クイックアンサー
スピーカーケーブルにユニバーサルスページコネクタをはんだ付けするには、ワイヤーの被覆を剥き、より線を予備はんだし、コネクタのバレルを圧着し、接合部にはんだを流し込みます。このガイドでは、接続を弱める可能性のあるよくある間違いとともに、各ステップを説明します。
圧着だけではなく、はんだ付けする理由
圧着だけでも気密性の高い接続を作れますが、はんだ付けを追加することで微細な隙間を埋め、機械的強度を高めます。DIYスピーカーケーブルの場合、はんだ付けされたスページコネクタは、時間の経過による接触不良のリスクを軽減します。トレードオフとして、はんだ付けにはより高いスキルと適切な工具が必要であり、質の悪いはんだ付けは、適切な圧着よりも悪い結果になる可能性があります。
適切なコネクタの選び方
ユニバーサルスページコネクタは、さまざまなバインディングポストやターミナルに適合するように設計されています。Transparent Audioの金メッキユニバーサルスページコネクタ（はんだ付け用）は、同社のDIYスピーカーケーブルで使用できるように作られています。4個セットなので、スピーカー1組分の端子を処理できます。金メッキは腐食に強いですが、メッキを傷めないよう、接合部をすばやく加熱する必要があることも意味します。
はんだ付けステップバイステップガイド
- ステップ 1：ケーブルの被覆を剥く： スピーカーケーブルの端から約 1/4 インチ（6〜7 mm）の被覆を剥きます。露出したより線を軽く撚ってまとめます。 よくある間違い：被覆を剥きすぎると、コネクタのバレルから露出した裸線が残り、ショートの危険性があります。
- ステップ 2：ワイヤーを予備はんだする： はんだごての先に少量のはんだを付け、ワイヤーのより線に触れます。より線が均一にコーティングされるまで、ただし垂れない程度にはんだを送り込みます。ワイヤーを冷まします。 よくある間違い：ワイヤーを過熱すると、被覆が溶けたり、より線がもろくなったりすることがあります。素早く作業し、必要に応じてヒートシンクを使用してください。
- ステップ 3：コネクタのバレルを予備はんだする： はんだごてでスページコネクタのバレルを加熱し、内側の表面に薄くはんだを塗ります。余分なはんだは清潔な布で拭き取ります。 よくある間違い：ここではんだを使いすぎると、後でワイヤーを挿入するのが難しくなります。薄く均一なコーティングで十分です。
- ステップ 4：ワイヤーを挿入する： 予備はんだしたワイヤーを、バレルの奥までスライドさせて挿入します。被覆がバレルの開口部にちょうど当たるようにし、裸線が見えないようにします。 よくある間違い：ワイヤーを押し込みすぎると、はんだが後ろから押し出されたり、冷間接合になったりすることがあります。ぴったりと収まるようにしてください。
- ステップ 5：バレルを圧着する： 圧着工具を使用して、ワイヤーの周りのバレルを軽く圧着します。これにより、はんだ付け中にワイヤーが固定され、機械的強度が高まります。 よくある間違い：圧着しすぎると、コネクタが変形したり、ワイヤーのより線が潰れたりして、抵抗が増加する可能性があります。適度な力で圧着してください。
- ステップ 6：接合部をはんだ付けする： はんだごてでバレルを加熱し、ワイヤーとバレルが接する接合部にはんだを接触させます。はんだが接続部に滑らかに流れ込むようにします。はんだごてを離し、接合部を動かさずに冷まします。 よくある間違い：はんだが冷えている間にワイヤーを動かすと、冷間接合になり、ざらついた状態で、振動で故障する可能性があります。10〜15秒間は動かさないでください。
- ステップ 7：検査とテスト： はんだがワイヤーの周りに完全に流れ込み、緩んだより線がないことを確認します。ワイヤーを軽く引っ張って、しっかりとした機械的結合を確認します。 よくある間違い：引っ張りテストを省略すると、取り付け後にのみ故障する隠れた冷間接合が残る可能性があります。熱収縮チューブをかける前に必ずテストしてください。
製品情報
-

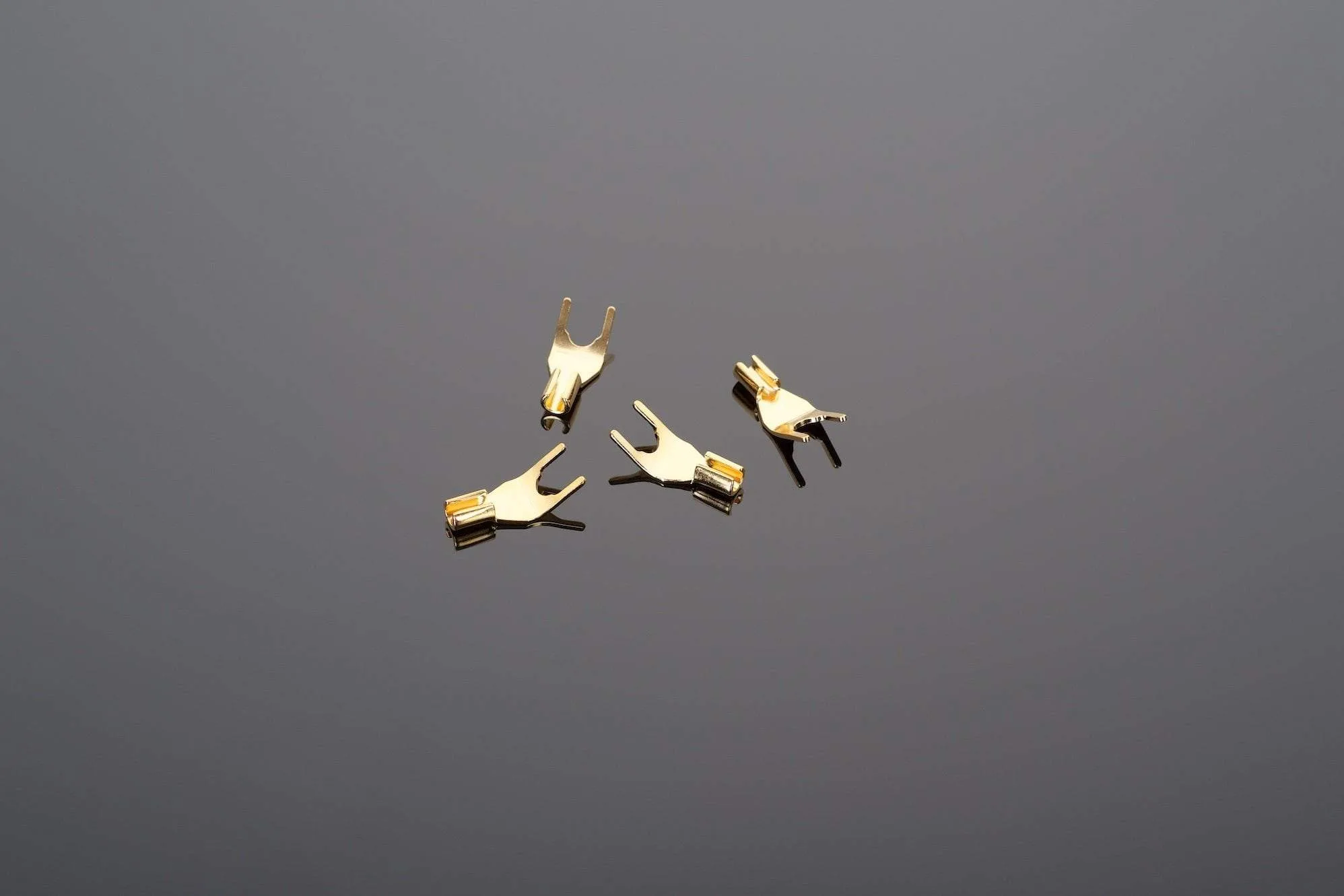

はんだ付け用ユニバーサルスページコネクタ: この高品質な金メッキユニバーサルスページコネクタは、Transparent DIYスピーカーケーブルにしっかりとフィットするように特別に設計されています。4個セットで販売されています。金メッキは腐食に強いですが、メッキを傷めたり接続を損なったりしないよう、すばやいはんだ付けが必要です。
