クイックアンサー
15インチのKeyModハンドガードをAR15に取り付けるには、古いハンドガードとデルタリングを取り外し、新しいバレルナットを取り付け、ハンドガードをバレルにスライドさせ、指定されたトルクで均等にネジを締めます。以下の手順に従って、位置ずれやねじ山の損傷を防いでください。
KeyModとフリーフロートが重要な理由
KeyModは、一連のスロットを使用してアクセサリーをハンドガードに直接取り付けるマウントシステムです。フリーフロートハンドガードはバレルに接触しないため、ハンドガードによるバレルへの圧力を軽減し、精度を向上させることができます。
15インチのレールは、グリップ、ライト、バイポッドなどのアクセサリーに十分なスペースを提供し、サポートハンドを前方に伸ばしてコントロールを向上させることも可能にします。
必要な工具
始める前に、以下の工具を用意してください：アーマラーズレンチまたはバレルナットレンチ、トルクレンチ、バイスとアッパーレシーバーブロック、アレンキー（通常はハンドガードのネジに3/32インチまたは5/64インチ）、およびスレッドロッカー（ブルーLoctite推奨）。
取り付け手順
- アッパーレシーバーの準備： アッパーレシーバーをレシーバーブロックでバイスに固定します。既存のハンドガード、デルタリング、およびバレルナットへのアクセスを妨げるその他の部品を取り外します。必要に応じてパンチを使用してデルタリングを取り外します。 トルクをかける際に回転しないよう、アッパーレシーバーをしっかりと固定してください。
- 古いバレルナットの取り外し： アーマラーズレンチを使用して、古いバレルナットを緩めて取り外します。反時計回りに回します。固着している場合は、浸透潤滑油を塗布し、しばらく置いてから再度試してください。 過度な力を加えないでください。固着したナットは、忍耐とオイルで外せます。
- 新しいバレルナットの取り付け： バレルのねじ山に薄くアンチシーズまたはグリースを塗布します。新しいバレルナットをバレルにスライドさせ、レシーバーにねじ込みます。メーカー推奨のトルク（通常30～80フィートポンド）で締め付けます。ハンドガードがタイミングナットを使用する場合は、スロットがハンドガードのアンチローテーションタブと合うように位置を合わせます。 最終トルク前にバレルナットの位置合わせを確認してください。合わない場合は、許容範囲内でシムまたは異なるトルク値を使用してください。
- ハンドガードをバレルにスライドさせる： 15インチのKeyModハンドガードをバレルにスライドさせ、バレルナットに取り付けます。アンチローテーションタブがバレルナットのスロットに正しくかみ合っていることを確認してください。ハンドガードはレシーバーにぴったりと密着する必要があります。 ハンドガードが完全に収まらない場合は、バレルナットやハンドガードにバリや異物がないか確認してください。
- ハンドガードのネジを締める： 付属のアレンキーを使用して、ハンドガードのネジを千鳥模様に均等に締めます。取り付け前にネジ山にブルーLoctiteを塗布してください。推奨仕様（通常15～20インチポンドですが、ハンドガードの説明書を確認してください）でトルクをかけます。締めすぎると、ねじ山が損傷したり、アルミニウムが変形する可能性があるため、注意してください。 ネジにはトルクレンチを使用してください。お持ちでない場合は、しっかりと締めて止めてください。無理に締めないでください。
- 位置合わせと機能の確認： 取り付け後、ハンドガードが中央にあり、バレルに接触していないことを確認してください。チャージングハンドルを操作し、ガスチューブのクリアランスを点検します。いくつかのKeyModアクセサリーを取り付けて、スロットが正しく位置合わせされていることを確認してください。 ハンドガードの位置がずれると精度に影響する可能性があります。バレルに接触している場合は、緩めて再調整してください。
製品情報
-

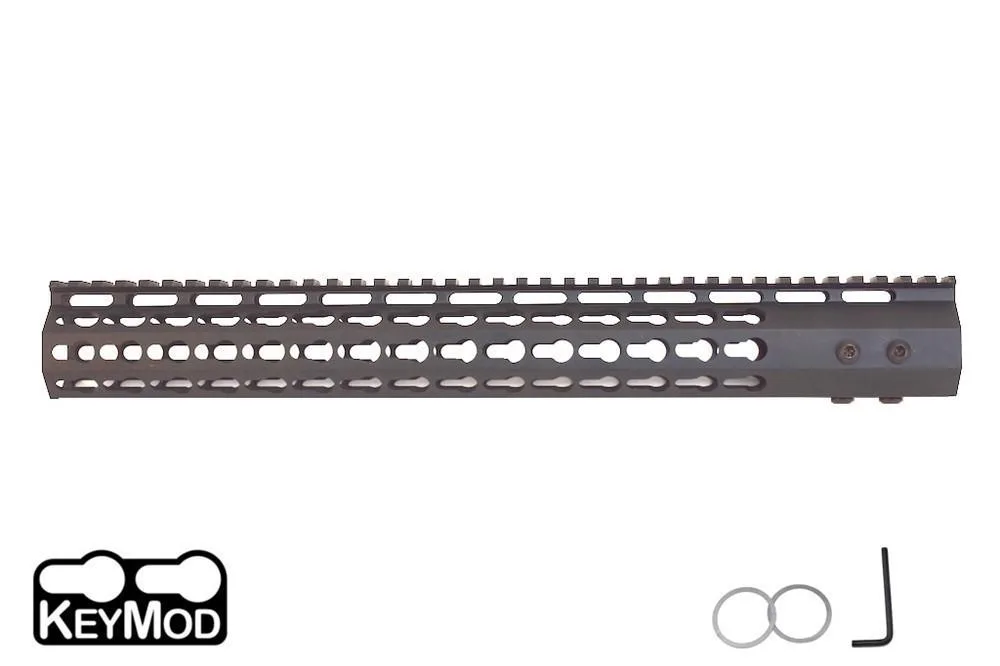

AR15 15インチ スリム Keymod ハンドガードレール ワンピース フリーフロート 6ネジ付き: この15インチのKeyModハンドガードは、軽量な6061-T6アルミニウム製で、スチール製バレルナット、アレンキー、クラッシュワッシャーが付属しています。6061-T6アルミニウムは強度がありながら軽量なプラットフォームを提供し、付属のバレルナットとクラッシュワッシャーにより、追加購入なしで取り付けに必要なものがすべて揃っています。
AR15 15インチ スリム Keymod ハンドガードレール ワンピース フリーフロート 6ネジ付き
