ORBプラグサイズガイド：-8 Oリングボス継手の合わせ方

-8 ORBプラグの識別と適合方法、Oリングボスプラグのサイズ表の理解、漏れのない取り付け方法を学びます。適合ガイダンスと実際の製品例を含みます。

公開チームXI LANGS Editorial

発行済み2026年10月17日

ページ更新2026年10月30日

読書時間3 分

クイックアンサー

A -8 ORBプラグは、-8 Oリングボス継手を受け入れるポートを密閉します。ねじサイズ（7/8-14）を合わせ、ポートがNPTではなくORBであることを確認し、エタノール対応のOリングを備えたプラグを選択してください。ほとんどの燃料システムでは、ACUITYの-8 Oリングボス（ORB）プラグ（製品ID 2682260）が直接適合します。

-8 ORBポートの見分け方

ORBポートは、ストレートねじと、Oリングが密閉される機械加工されたスポットフェイスを備えています。-8 サイズは、7/8-14 ねじ（直径7/8インチ、1インチあたり14ねじ山）を使用します。これは、3/4-16 ねじを使用する-8 ANホースエンドとは異なります。-8 ANプラグを-8 ORBポートにねじ込もうとすると、緩く感じられ、密閉されません。

ノギスでポートのねじ外径を測定します。約0.875インチ（22.2 mm）であれば、-8 ORBです。約0.75インチ（19.0 mm）であれば、-8 ANです。不明な場合は、既知の継手と比較してください。

ORBとNPTの違い：シール方法が異なる理由

ORBは、Oリングが平らなスポットフェイスに圧縮されて密閉されます。NPTは、テーパーねじをくさびのように噛み合わせて密閉し、多くの場合シーラントを使用します。これらを交換することはできません。ORBプラグをNPTポートにねじ込むと、ねじ山が損傷し、漏れが発生します。NPTプラグをORBポートにねじ込むことも、テーパーがストレートねじとスポットフェイスに合わないため、失敗します。

ポートにテーパーねじがあり、スポットフェイスがない場合は、NPTです。その場合は、NPTプラグまたはアダプターを使用してください。ACUITYの-8 ORBプラグはORBポート専用です。

Oリングボスプラグのサイズ表の見方

サイズ表には、ダッシュ番号、ねじサイズ、場合によっては六角サイズが記載されています。ORBの場合、ダッシュ番号はホースサイズに対応しますが、ねじは異なります。たとえば、-8 ORBは7/8-14ですが、-8 ANは3/4-16です。ダッシュ番号だけに頼らず、必ずねじを確認してください。

一般的な表では、-4 ORB = 7/16-20、-6 ORB = 9/16-18、-8 ORB = 7/8-14、-10 ORB = 1-1/16-12、-12 ORB = 1-5/16-12 と表示されます。これを利用してポートを再確認してください。

-8 ORBプラグに求めるもの

材質は重要です。7075-T6 アルミニウムは6061-T6 よりも強度が高く、プラグを締め付ける際に役立ちます。陽極酸化処理は耐食性を高めます。フランジ付き六角頭は荷重を分散し、レンチによる損傷の可能性を減らします。Oリングは、エタノールおよび高温耐性のためにFKM（バイトン）である必要があります。

ACUITYの-8 ORBプラグには、7075-T6 アルミニウム、陽極酸化仕上げ、フランジ付き六角、FKM Oリングなど、これらの機能がすべて含まれています。-8 ORB継手を受け入れる燃料レールまたは燃料システムコンポーネントに適合します。

ORBプラグの取り付け手順

1. ポートを清掃し、スポットフェイスに傷や異物がないか検査します。2. Oリングに清浄なエンジンオイルまたは組立潤滑剤を塗布します。3. プラグが着座するまで手でねじ込みます。4. メーカーのトルク仕様に締め付けます。仕様がない場合は、一般的な目安として、しっかり締めてから少し回す程度にします。-8 ORBプラグとOリングの場合、一般的なトルクは15-20 ft-lbsですが、必ず特定のコンポーネントを確認してください。

締めすぎないでください。Oリングが密閉を行うため、過度のトルクはOリングを損傷したり、ねじ山を潰したりする可能性があります。取り付け後、システムに圧力をかけ、漏れがないか確認してください。

-8 ORBプラグを選ぶための判断基準

ねじサイズを確認します： ポートのねじを測定します：7/8-14 は-8 ORBです。3/4-16 の場合は、-8 ANであり、別のプラグが必要です。 間違ったねじでは密閉されません。
ポートタイプを確認します： ORBポートには、Oリング用の平らなスポットフェイスがあります。NPTポートはテーパー状で、NPTプラグまたはアダプターが必要です。 ORBとNPTを決して交換しないでください。
材質とOリングを選択します： 7075-T6 アルミニウムは6061-T6 よりも強度が高くなります。FKM Oリングはエタノールと熱に耐性があります。 燃料システムには、FKMを選択してください。
慎重に取り付けます： Oリングに潤滑剤を塗布し、手でねじ込み、トルク仕様に締め付けます。締めすぎないようにしてください。 しっかり締めてから少し回すのが安全なフォールバックです。

製品情報

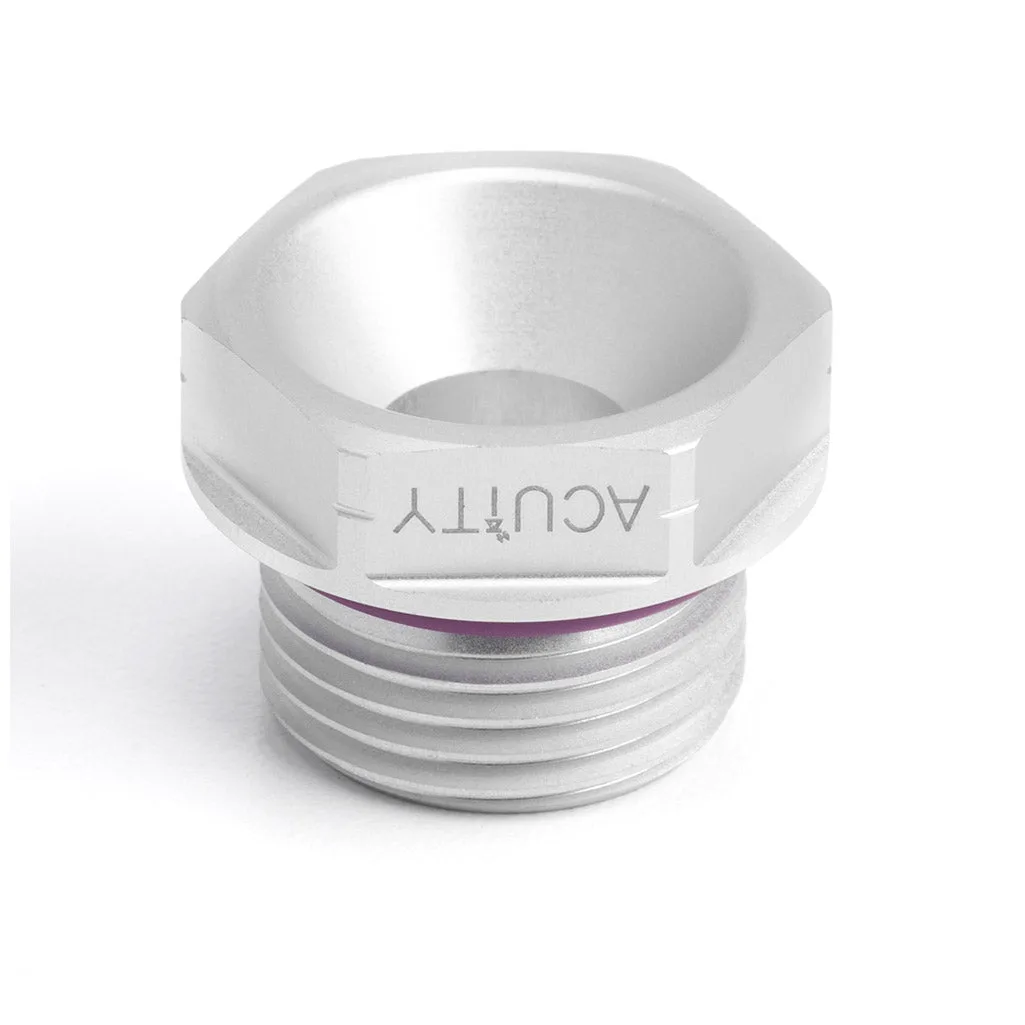

-8 Oリングボス（ORB）プラグ: -8 ORB継手を受け入れるすべての燃料レールおよびその他の燃料システムコンポーネントに適合します。7075-T6 アルミニウム製で、陽極酸化仕上げとフランジ付き六角を備えています。エタノール対応のFKM Oリングが含まれています。-8 ORBポートに直接適合し、6061 よりも強度が高く、エタノール燃料に安全です。フランジ付き六角はレンチによる損傷を軽減します。
