クイックアンサー

復帰式トグルスイッチはモーメンタリスイッチです。操作すると元の位置に戻り、オン・オフの状態を保持しません。そのため、スマート調光器やマルチウェイシステムに最適です。モジュールやハブは、永続的な通電ではなく、短い信号を必要とするからです。単純なオン・オフの照明で、状態を保持したい場合は、標準的な2路スイッチが適しています。

復帰式スイッチの動作の違い

標準的なトグルスイッチには、オン（上）とオフ（下）の2つの安定した位置があります。復帰式スイッチには、1つの安定した位置（ニュートラル）と1つのモーメンタリ位置があります。トグルを操作すると、回路が一時的に閉じ、その後ニュートラルに戻ります。この瞬間的なパルスこそ、スマート調光モジュールやマルチウェイリレーが読み取るように設計された信号です。短く押してオン、長押しで明るさ調整、離すと停止します。スイッチがラッチしないため、回路が永続的にオン状態になることがなく、スマートモジュールが必要とする動作を正確に実現します。

復帰式スイッチが適している場所

復帰式スイッチは、スマート調光器やマルチウェイコントローラーが実際のスイッチングを行う場所で使用します。一般的な設置場所としては、アプリ制御の照明があるリビングルーム、3つ以上の制御点がある階段、専用の調光ダイヤルなしで壁面から調光したい部屋などが挙げられます。また、ワンプッシュでシーンを設定するホスピタリティスタイルのセットアップにも適しています。スマートモジュールのない通常の白熱灯またはLED回路では使用しないでください。その場合、復帰式スイッチは照明をオンにラッチしないため、トグルを押している間だけ点灯します。

復帰式スイッチと2路スイッチ：実際の違い

2路スイッチは、2つの2路スイッチと組み合わせて1つの照明を2箇所から制御するラッチングスイッチです。最後に設定した位置を保持します。復帰式スイッチは保持せず、ニュートラルに戻ります。復帰式スイッチをマルチウェイセットアップで使用することは可能ですが、その場合はスマートモジュールまたはリレーが瞬間的なパルスを解釈する必要があります。既存の2路スイッチを交換し、同じ単純な動作を維持したい場合は、2路スイッチのままにしてください。スマート調光モジュールを追加する場合は、通常、復帰式スイッチが正しい入力デバイスです。

購入前のチェックリスト

次の3点を確認してください。スイッチが復帰式またはモーメンタリと説明されていること、使用するモジュールまたはハブがモーメンタリ入力に対応していること、プレートのスタイルが部屋の他の部分と一致していること。また、連数も確認してください。3連の復帰式スイッチは3つの独立したスマート回路を制御でき、2連のものは2つの回路をカバーします。モジュールにニュートラル線が必要な場合は、壁ボックスにニュートラル線があることを確認してください。製品リストにこれらの詳細が欠けている場合は、制限があるものとして扱い、推測せずに注文前に問い合わせてください。

復帰式トグルスイッチの配線とセットアップ方法

  1. 回路を遮断する： 照明回路に電源を供給しているブレーカーを切り、配線に触れる前に電圧テスターで確認します。 チェックポイント：テスターがスイッチボックスに電圧がないことを示す必要があります。
  2. 交換するスイッチの種類を特定する： 古いスイッチが2つの位置でラッチする場合、それは2路スイッチまたは片切スイッチです。バネで戻る場合は、すでに復帰式です。連数とニュートラル線の有無を確認してください。 よくある間違い：3つの端子があるからといって、2路スイッチを復帰式と誤認すること。
  3. 復帰式スイッチをスマートモジュールに合わせる： モジュールの取扱説明書を読み、モーメンタリ入力に対応していることを確認し、どの端子が復帰式信号用かを確認します。モジュールによっては、電源線とスイッチドライブ線が必要なものもあれば、ニュートラル線が必要なものもあります。 チェックポイント：モジュールのマニュアルにモーメンタリまたは復帰式入力の記載がない場合は、互換性を確認するために停止してください。
  4. 配線を接続する： 電源線をコモン端子に、スイッチドライブ線をモジュール入力に、ニュートラル線が必要な場合はニュートラル端子に接続します。ネジはしっかり締め、銅線が露出しないようにします。 よくある間違い：電源線とスイッチドライブ線を混同すると、モジュールの動作が不安定になります。
  5. プレートを取り付け、テストする： プレートを壁に平らに固定し、電源を復旧して、トグルを短く押します。照明が点灯するはずです。モジュールが対応している場合は、トグルを押し続けて調光をテストします。 チェックポイント：トグルは毎回ニュートラルに戻る必要があります。留まったままの場合は、スイッチの種類が間違っています。
  6. 回路にラベルを貼る： ブレーカーのラベルまたはスイッチボックス内に「復帰式」と書き、後で作業する人がスマートモジュールが関係していることを知ることができるようにします。 次のステップ：スイッチが期待通りに照明を制御しない場合は、配線の故障を疑う前に、モジュールの互換性を再確認してください。

製品情報

  • KEPLER ローレット加工 復帰式トグルスイッチ - アンティークブラス: KEPLER ローレット加工 復帰式トグルスイッチ - アンティークブラスは、トグル操作でニュートラルに戻る復帰式スイッチで、スマート調光器やマルチウェイシステムに対応しています。この記事で説明されているスイッチの種類そのものであり、スマートモジュールに合わせた動作を推測する必要はありません。

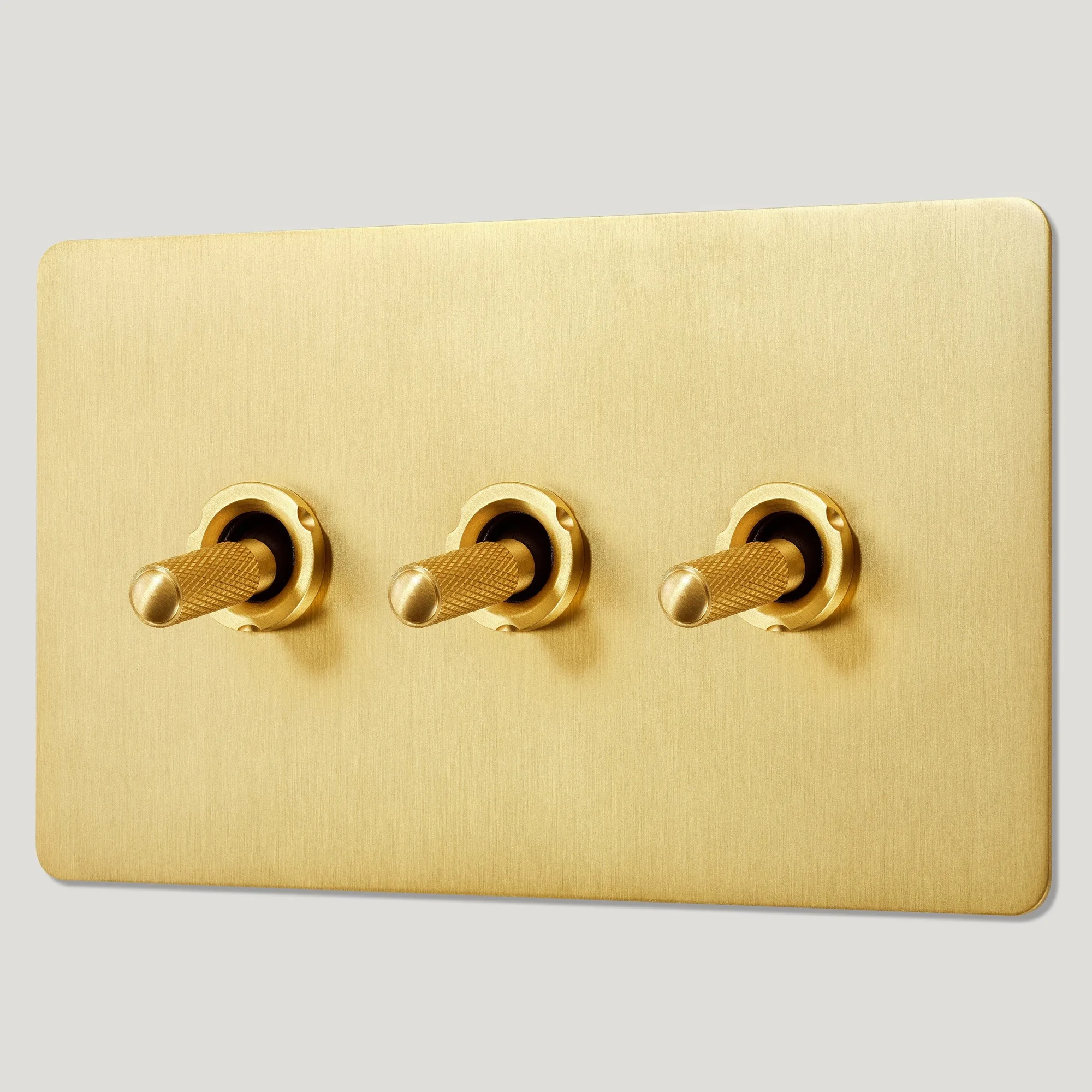

  • KEPLER 3G 2路 ローレット加工 トグル照明スイッチ - ブラス: KEPLER 3G 2路 ローレット加工 トグル照明スイッチ - ブラスは、無垢の真鍮から削り出され、ローレット加工が施された3連の2路スイッチです。3つの独立した照明用のラッチングスイッチが必要で、モーメンタリ動作が不要な場合、これが復帰式モデルの代替品となります。
