빠른 답변
대부분의 AN 피팅 누유는 피팅이 느슨해서가 아니라 플레어 시트의 손상이나 오염 때문에 발생합니다. 먼저 시트를 청소하고 검사한 다음, 너트를 금속 대 금속으로 맞닿을 때까지 조이십시오. AN 플레어에 절연 테이프나 페이스트를 절대 사용하지 마십시오. PTFE 호스 엔드는 밀봉을 위해 올리브 인서트가 필요하며, ORB 어댑터는 나사산이 아닌 O-링으로 밀봉됩니다. 시트가 균열되었거나 나사산이 늘어난 경우, 토크를 추가하는 대신 피팅을 교체하십시오.
렌치를 돌리기 전에 누출 지점을 분리하십시오
너트 부분의 누출은 일반적으로 플레어 시트가 맞물리지 않음을 의미합니다. 호스 끝부분의 누출은 일반적으로 올리브 인서트가 없거나, 눌렸거나, 호스가 비스듬히 절단되었음을 의미합니다. ORB 포트의 누출은 일반적으로 O-링이 절단되었거나 어댑터가 제대로 안착되지 않았음을 의미합니다. 조인트를 닦아내고 시스템을 몇 초간 작동시킨 후 첫 번째 습기가 나타나는 곳을 관찰하십시오. 그 지점이 어떤 수리를 적용해야 하는지 알려줍니다.
실런트 없이 AN 피팅을 밀봉하는 방법
AN 플레어 피팅은 수 플레어와 암 시트 사이의 금속 대 금속 접촉으로 밀봉됩니다. 나사산 테이프와 페이스트는 토크 감을 변화시키고 시트에 이물질을 밀어 넣을 수 있으므로 사용하지 마십시오. 브레이크 클리너로 두 표면을 청소하고 건조시킨 후, 흠집이나 플레어가 안착되어 온 밝은 링이 있는지 확인하십시오. 나사산에 깨끗한 오일을 얇게 바르는 것은 허용됩니다. 밀봉을 변경하지 않고 안착감을 느끼는 데 도움이 됩니다. 시트에 스코어(긁힌 자국)가 보이면 피팅을 교체하십시오.
AN 피팅 토크 사양과 감각법
공개된 토크 표는 출발점일 뿐이며, 실제 확인 지점은 플레어가 안착될 때 저항이 갑자기 증가하는 것입니다. 너트가 멈출 때까지 손으로 조인 다음, 작은 사이즈의 경우 접촉 후 약 1/4바퀴 정도 렌치를 사용하십시오. 너트 회전이 멈추는 즉시 중단하십시오. 그 지점을 넘어 계속 조이면 나사산이 늘어나고 시트가 균열됩니다. 토크 렌치를 사용하는 경우, 해당 사이즈 범위의 낮은 쪽을 유지하고 추가로 조이기 전에 스며나옴이 있는지 확인하십시오.
PTFE 호스 엔드 조립 팁
PTFE 호스는 고무 호스와 다른 조립 절차가 필요합니다. 호스를 직각으로 자르고, 너트와 올리브 인서트를 호스에 끼운 다음, 호스가 바닥에 닿을 때까지 피팅 위로 완전히 밀어 넣으십시오. 호스를 피팅에 대고 잡은 상태에서 너트를 조이십시오. 올리브가 PTFE 라이너를 압축하여 밀봉을 생성합니다. DeatschWerks 직선형 10AN 스위블 PTFE 호스 엔드와 같이 올리브 인서트 하나가 포함된 호스 엔드는 해당 조인트에 올바른 인서트를 제공합니다. 호스가 바닥까지 닿지 않으면 너트를 아무리 조여도 누출이 재발합니다.

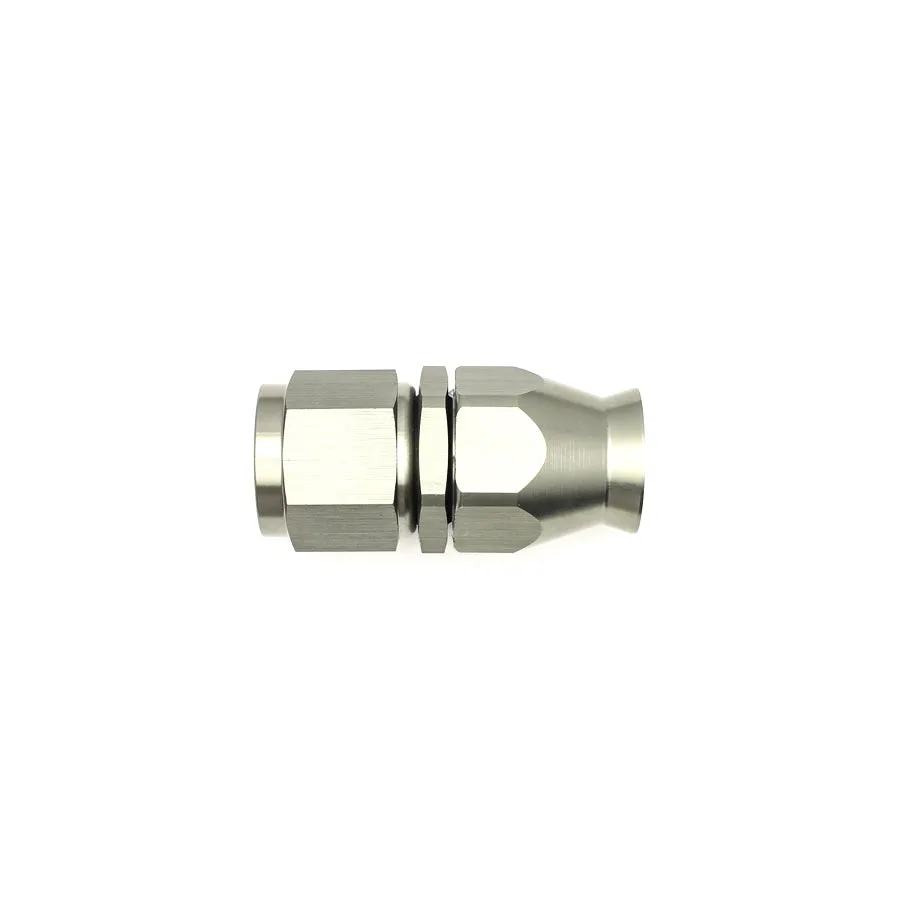

직선형 10AN 스위블 PTFE 호스 엔드
ORB 어댑터 밀봉: O-링이 작업을 수행합니다
ORB 어댑터는 나사산이 아닌 가공된 보스에 대해 O-링으로 밀봉됩니다. O-링에 깨끗한 오일을 윤활하고, 어댑터를 손으로 돌려 넣은 다음 O-링이 보스에 접촉할 때까지 조이십시오. O-링이 절단되었거나, 납작해졌거나, 사용하는 유체에 맞는 재질이 아닌 경우 교체하십시오. ORB 포트에 나사산 실런트를 추가하지 마십시오. 포트 표면이 긁힌 경우 어댑터가 밀봉할 수 없으므로 보스를 수리하거나 교체해야 합니다.
피팅을 중단하고 교체해야 할 때
너트가 이미 시트를 지나갔고 누출이 계속되면 조이는 것을 중단하십시오. 늘어난 나사산, 균열된 플레어, 또는 변형된 시트는 더 많은 토크로 고칠 수 없습니다. 피팅을 교체하고 짝 mating 부품에 일치하는 손상이 있는지 검사하십시오. 누출이 호스 끝부분이고 호스가 꼬였거나 라이너가 붕괴된 경우, 엔드를 재사용하지 말고 호스 어셈블리를 교체하십시오. 손상된 조인트를 계속 조이면 짝 포트가 균열되어 작은 누출이 더 큰 수리로 이어질 수 있습니다.
증상별 누출 진단
- 너트에 습기가 있고 호스 움직임 없음: 플레어 시트가 맞물리지 않습니다. 두 표면을 청소하고, 흠집이 있는지 검사한 후 시트까지 다시 조이십시오. 테이프를 추가하지 마십시오. 시트에 스코어(긁힌 자국)나 균열이 있으면 피팅을 교체하십시오.
- 호스 끝부분에 습기: 올리브 인서트가 없거나, 눌렸거나, 호스가 피팅 위로 완전히 밀리지 않았습니다. 분해하여 인서트를 확인하고 재조립하십시오. PTFE 라이너가 붕괴되었거나 호스가 꼬인 경우 호스 어셈블리를 교체하십시오.
- ORB 포트에 습기: O-링이 절단되었거나, 건조하거나, 어댑터가 보스에 안착되지 않았습니다. O-링에 윤활하거나 교체하고 손으로 다시 안착시키십시오. 보스 표면이 긁힌 경우 중단하고 포트를 수리하십시오.
- 너트 회전이 멈춘 후에도 누출 지속: 조인트가 기계적 한계에 도달했습니다. 더 많은 토크를 가하면 나사산이 늘어나거나 시트가 균열됩니다. 피팅을 교체하고 짝 mating 부품을 검사하십시오.
일반적인 누출 지점에 맞는 피팅

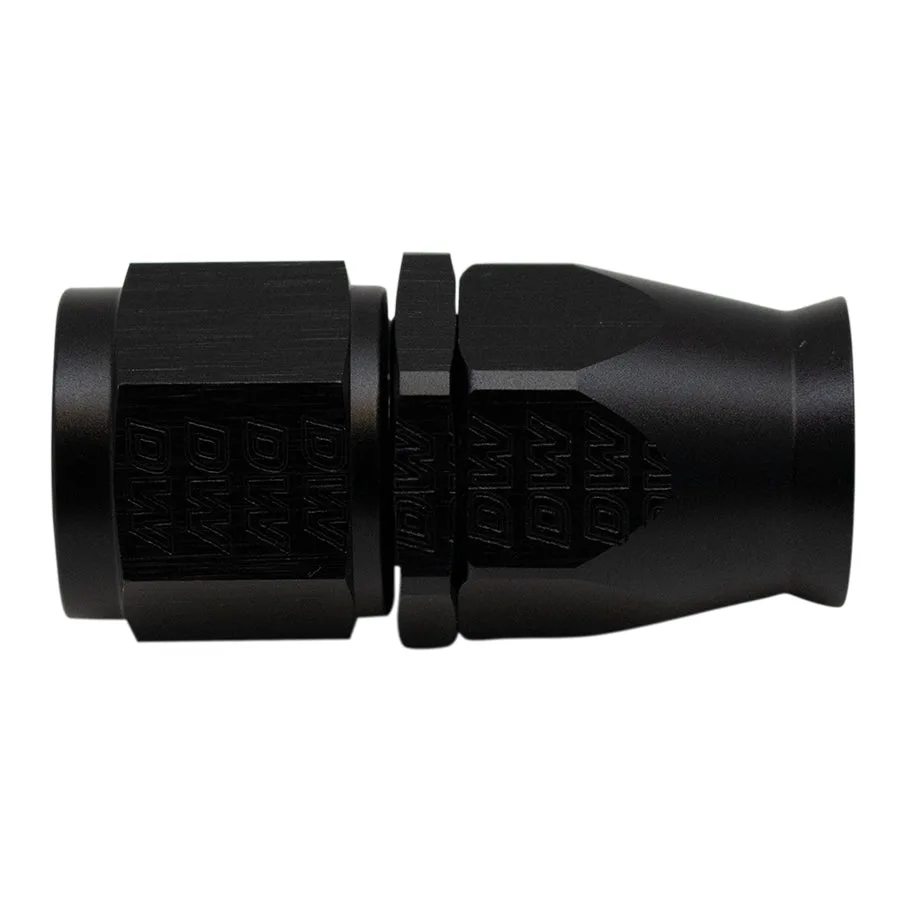

- 직선형 10AN 스위블 PTFE 호스 엔드: 아노다이즈드 무광 블랙 마감과 올리브 인서트 하나가 포함된 직선형 10AN 스위블 PTFE 호스 엔드. 포함된 올리브 인서트는 PTFE 호스의 밀봉 구성 요소이므로 10AN PTFE 라인을 조립할 때 별도로 구매할 필요가 없습니다.

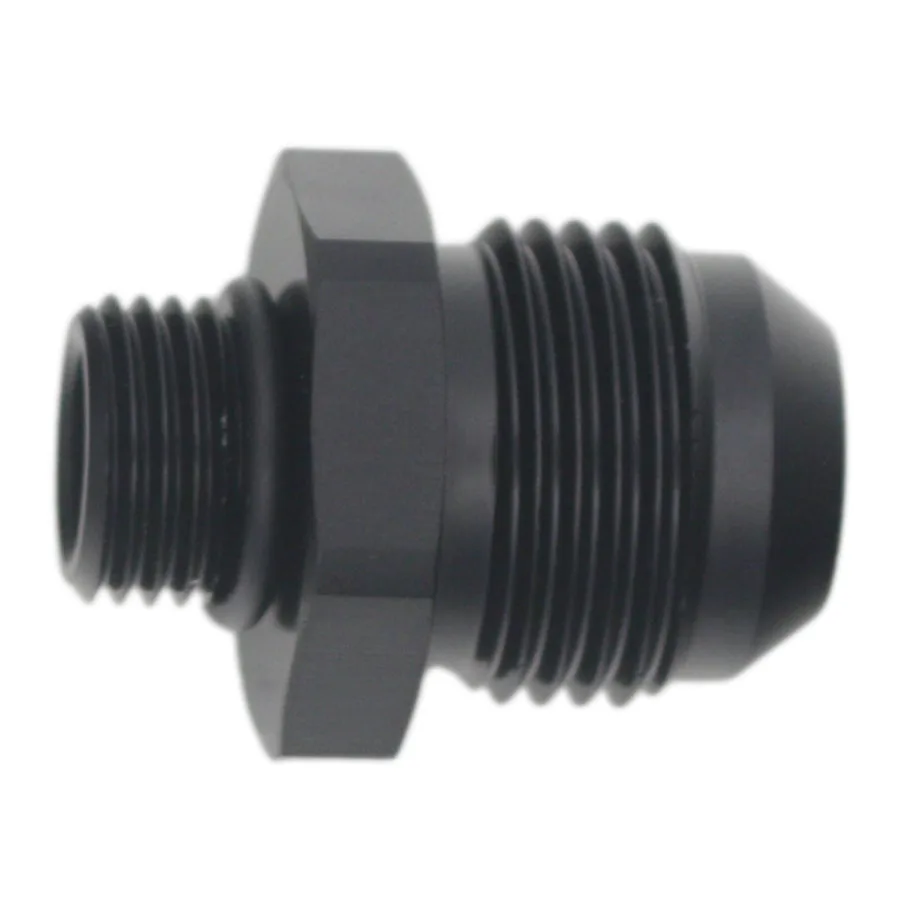

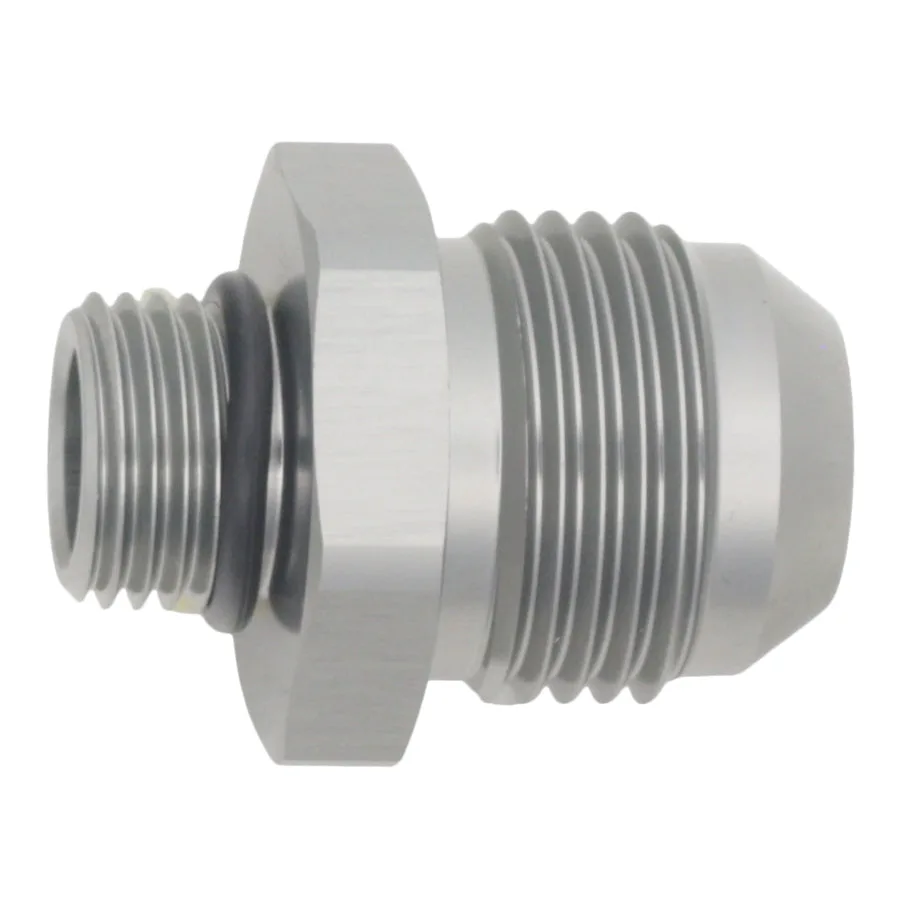

- 6AN ORB to 10AN 어댑터: 6AN ORB to 10AN 어댑터 아노다이즈드 DW 티타늄 마감 처리되어 6AN ORB 수 엔드를 10AN 수 플레어 엔드에 연결합니다. 누출이 포트와 플레어 크기 불일치로 추적될 때 유용하며, 어댑터가 두 번째 조인트를 추가하지 않고 연결 유형을 변경합니다.
- 6AN 수 플레어 to 1/2"-20 수 인버티드 플레어: 6AN 수 플레어 to 1/2"-20 수 인버티드 플레어 어댑터. 6AN 플레어 호스를 1/2"-20 인버티드 플레어 포트에 연결할 수 있습니다. 이는 잘못된 어댑터를 사용할 때 흔한 누출 지점입니다.
