빠른 답변
연료 라인이 배기, 터보 또는 헤더 열로부터 수 인치 이내에 있고 경로를 변경할 수 없는 경우 연료 라인 히트 실드를 구입하십시오. 배기 근처의 복사열에는 반사 슬리빙을, 라인이 뜨거운 엔진 부품 가까이에 있는 경우에는 절연 랩을 선택하십시오. 라인을 열원에서 멀리 이동할 수 있다면 먼저 그렇게 하십시오. 실드는 최후의 수단이지 첫 번째 해결책이 아닙니다.
열은 연료 시스템 문제 중 드물게 예측할 수 있는 문제 중 하나입니다. 헤더, 다운파이프 또는 터보 하우징에 너무 가깝게 배선된 라인은 내부의 연료를 가열하며, 뜨거운 연료는 제어하기 어렵습니다. 연료 라인 열 차폐 장치는 배선이 좁을 때 여유를 제공합니다.
이 가이드는 제품 목록 대신 의사 결정 규칙을 제공합니다. 차폐에 비용을 들일 가치가 있는 시기, 열원에 맞는 재료를 선택하는 방법, 그리고 차폐물이 실제로 제자리에 고정되도록 장착하는 방법을 배우게 됩니다.
연료 라인 히트 실드 구매가 가치 있는 경우
연료 라인이 복사열원 근처를 지나가고 이동할 수 없을 때 차폐가 필요합니다. 일반적인 경우로는 다운파이프 옆 프레임 레일을 따라 배치된 공급 라인, 터보 위를 가로지르는 라인, 헤더 컬렉터 근처를 지나는 리턴 라인이 있습니다. 라인이 이미 몇 인치 떨어져 있고 주변에 공기 흐름이 있다면 차폐를 추가하면 비용과 복잡성만 늘어나고 이점은 거의 없습니다.
두 번째 트리거는 연료 거동입니다. 뜨거운 상태에서 재시동이 어렵거나, 히트 소크 후 연료 압력이 떨어지거나, 주행 후 라인이 너무 뜨거워 만질 수 없는 경우 열이 연료에 도달하고 있는 것입니다. 차폐는 해결책의 일부이며, 라인이 뜨거운 표면에 닿지 않고 주변 공기 흐름이 차단되지 않았는지 확인하는 것도 중요합니다.
- 무언가를 구매하기 전에 라인과 가장 가까운 뜨거운 부품 사이의 간격을 측정하세요.
- 공간이 있을 때 먼저 배선을 정리하고, 공간이 없을 때는 차폐하십시오.
- 열원에 가장 가까운 부분만 차폐하고, 전체 라인은 차폐하지 마십시오.
열원에 맞는 재질 선택
금속 외층을 가진 반사 슬리빙은 배기관과 매니폴드에서 발생하는 복사열에 효과적입니다. 열을 흡수하려고 하기보다는 라인에서 에너지를 반사합니다. 이는 배기 경로와 평행하게 배치되지만 뜨거운 것에 닿지 않는 라인에 일반적으로 선택됩니다.
절연 랩은 다르게 작동합니다. 라인으로의 열 전달을 늦추어, 라인이 뜨거운 엔진 부품 근처에 있거나 여러 방향에서 열이 오는 경우에 도움이 됩니다. 많은 빌드에서 배기 측에는 반사 슬리브를, 엔진 근처에는 절연 랩을 사용합니다. 라인이 실제로 뜨거운 부품에 닿고 있다면, 어느 재료도 접촉 문제 해결을 대체할 수 없습니다.
- 배기관에서 발생하는 복사열을 차단하는 반사 슬리브.
- 엔진 부품의 근접 열을 차단하는 절연 랩.
- 뜨거운 표면으로부터의 이격을 대체할 수 있는 실드는 없습니다.
연료 라인 열 보호: 장착 및 설치 규칙
대부분의 설치에서 소재보다 핏이 더 중요합니다. 실드는 양쪽 끝이 약간 겹치도록 고온 부분을 덮어야 하며, 고속에서도 제자리에 고정되어야 합니다. 라인의 외경을 측정한 다음 늘리지 않고 슬라이드할 수 있는 슬리브 크기를 선택하십시오. 슬리브가 너무 조이면 끝이 찢어지고, 너무 느슨하면 위치에서 미끄러집니다.
온도 정격의 스테인리스 타이 또는 클램프로 양쪽 끝을 고정하세요. 실드를 움직이는 부품과 날카로운 모서리로부터 멀리 두고, 라인이 피팅에 들어가는 부분에 작은 간격을 남겨 누수를 점검할 수 있도록 하세요. 처음 몇 번의 열 사이클 후에 타이를 다시 확인하세요. 열 사이클은 많은 체결구를 느슨하게 만듭니다.
- 슬리브 사이즈를 선택하기 전에 라인 외경을 측정하세요.
- 핫존을 양쪽에서 몇 인치씩 겹치십시오.
- 처음 몇 번의 열 순환 후에 연결 상태를 다시 확인하십시오.
연료 시스템 계획에서 쉴드가 차지하는 위치
히트 실드는 보호 계층 중 하나일 뿐입니다. 여과, 압력 제어, 인젝터 상태 모두 엔진 작동에 영향을 미치며, 나머지 시스템이 이미 정비되어 있을 때 열 보호가 가장 유용합니다. 예를 들어, 스테인리스 엘리먼트와 5/16인치 호스 바브가 있는 컴팩트한 인라인 필터는 배기 열에서 떨어져 장착할 수 있어, 하류에서 필요한 차폐를 줄여줍니다.
리턴 스타일 레귤레이터를 사용하는 경우, 배기 복사열이 아닌 공기 흐름이 닿는 곳에 배치하면 연료 온도를 안정적으로 유지하는 데 도움이 됩니다. 동일한 원칙이 펌프 모듈과 라인에도 적용됩니다. 먼저 공기 흐름을 위해 배선한 다음, 이동할 수 없는 부분을 차폐하십시오.
- 열 차폐를 추가하기 전에 여과 및 압력 제어를 정렬하십시오.
- 가능하면 필터와 레귤레이터를 배기 복사열에서 멀리 설치하세요.
- 리디렉션할 수 없는 섹션만 보호하십시오.
연료 라인 히트 실드 구매를 위한 결정 규칙
- 규칙 1: 간격이 적용 범위보다 중요합니다: 라인을 열원에서 최소 몇 인치 이상 이동할 수 있다면, 실드를 구매하기 전에 그렇게 하십시오. 실드는 이동할 수 없는 부분을 위한 것입니다. 먼저 우회하고, 그다음 보호하세요.
- 규칙 2: 열 유형에 맞게 재료를 선택하십시오: 배기관과 매니폴드의 복사열에는 반사 슬리브를 사용하세요. 엔진 부품의 근접 열에는 단열 랩을 사용하세요. 많은 빌드가 서로 다른 영역에서 두 가지를 모두 사용합니다. 잘못된 소재는 비용 낭비이며 라인 온도를 낮추지 못할 수 있습니다.
- 규칙 3: 소매를 라인에 맞추되, 그 반대는 안 됩니다: 라인의 외경을 측정하고 약간의 여유를 두고 밀어 넣을 수 있는 슬리브를 선택하십시오. 양쪽 끝을 고정하고 핫존을 각 측면에서 몇 인치씩 겹치게 하십시오. 느슨하거나 늘어난 슬리브는 움직이거나 찢어집니다.
- 규칙 4: 열 사이클 후 재확인: 열 순환으로 인해 연결부와 클램프가 느슨해집니다. 처음 몇 번 주행 후와 다음 정비 시에 실드와 체결부를 점검하십시오. 뜨거운 부품 위로 떨어진 실드가 새로운 문제를 만듭니다.
열 인식 연료 시스템을 지원하는 제품

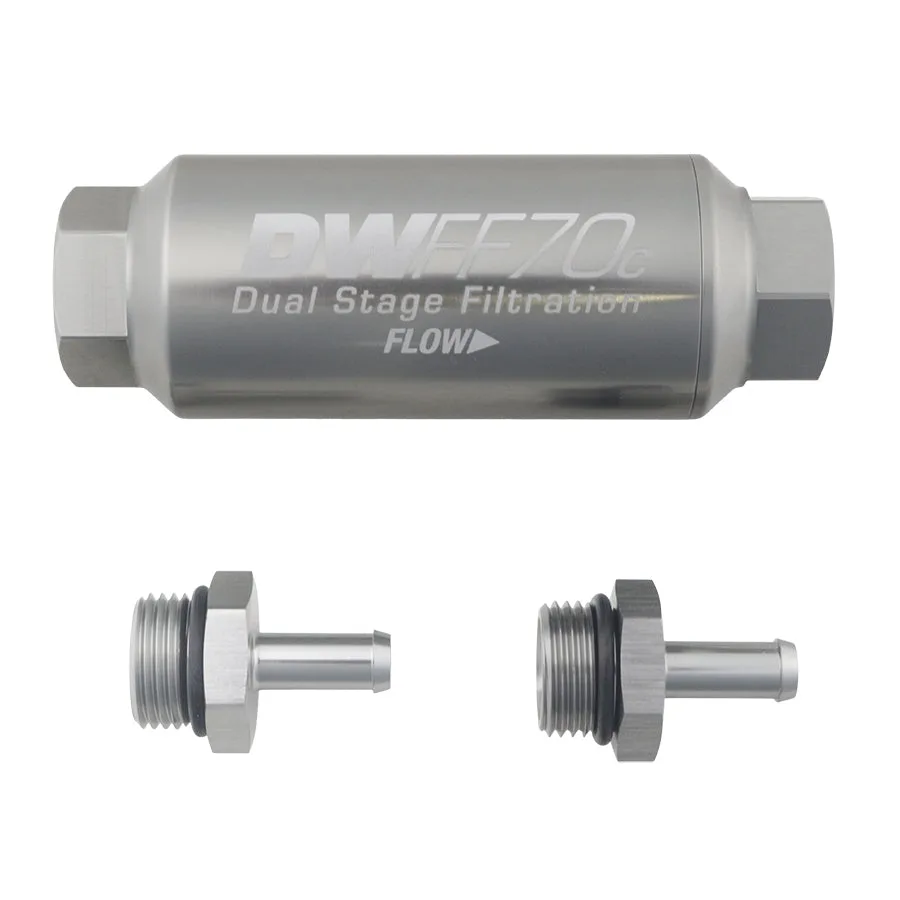

- 컴팩트 인라인 연료 필터 키트, 5/16인치, 10미크론, 70mm: 컴팩트한 인라인 연료 필터 엘리먼트 및 하우징 키트, 스테인리스 스틸, 10 미크론, 5/16인치 호스 바브, 70mm, 범용. 컴팩트한 범용 필터는 부피가 큰 어셈블리보다 배기 열에서 멀리 장착하기 쉬워 공급 라인에 필요한 차폐를 줄여줍니다.

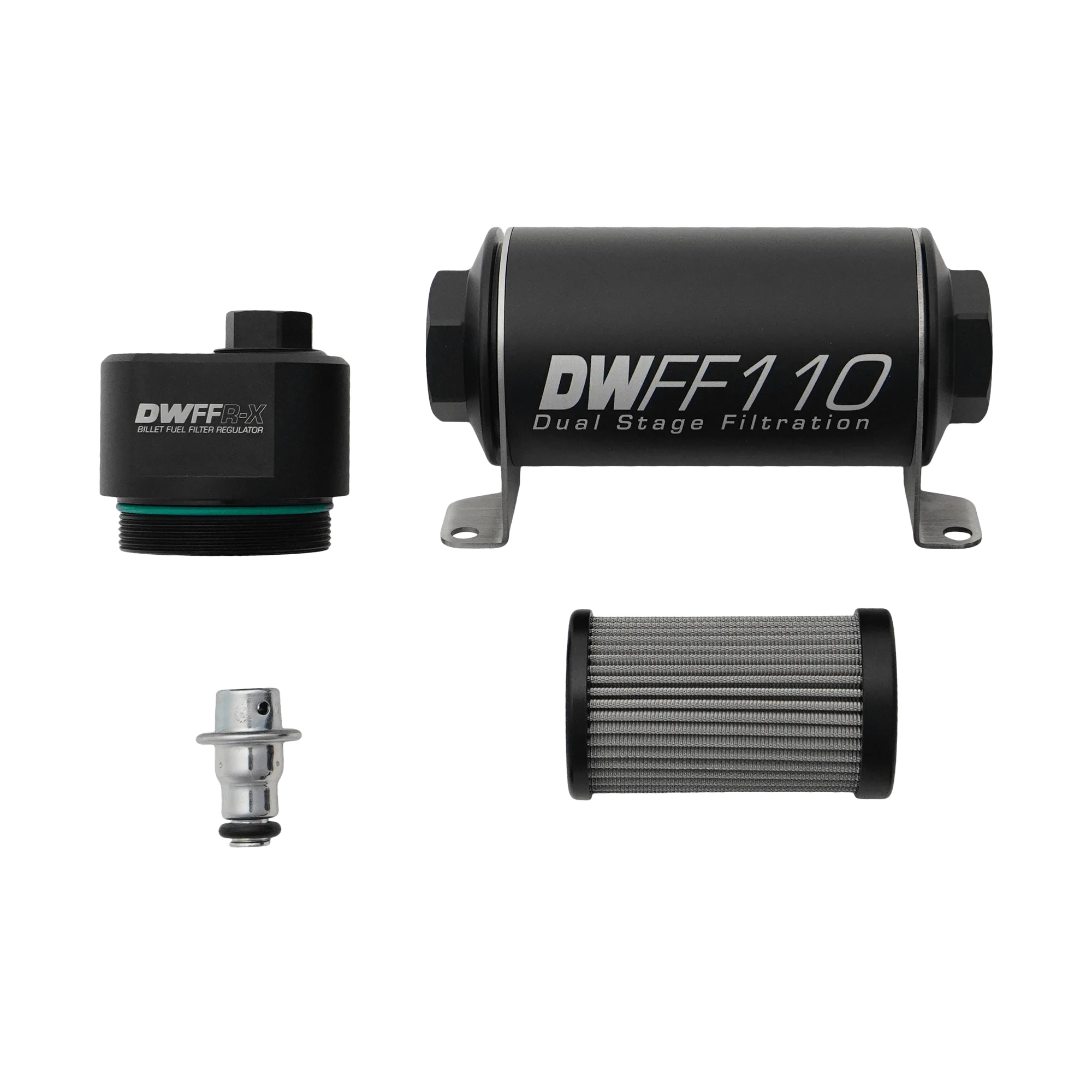

- 110mm 빌렛 연료 필터 레귤레이터 10 미크론: DWFFR-X 110mm 빌렛 연료 필터 레귤레이터, 10 미크론. 여과와 압력 조절을 하나의 장치로 결합하여 뜨거운 부품 근처의 연결부를 줄여 차폐해야 할 라인이 적어집니다.
- 2006+ Hemi, CPE, 8AN 공급, 6AN 리턴용 리턴 배관 키트: X2 시리즈 펌프 모듈 - X8AN 공급 및 X6AN 리턴 CPE 배관 키트 (X2006+ Hemi, X2008-X21 Challenger, X2006-X21 Charger, X2006-X19 300). 명확하게 정의된 공급 및 리턴 배관 키트는 열원 근처에서 날카로운 굽힘을 줄여 깔끔한 경로를 계획하는 데 도움을 주며, 차폐를 더 간단하고 효과적으로 만듭니다.
연료 라인 히트 실드를 구매해야 하는 사람
최적 용도
- 연료 라인이 헤더, 다운파이프 또는 터보 하우징 근처에 배치되어 재배선이 실용적이지 않은 구조물에 사용됩니다.
- 하드 핫 재시동 또는 열 흡수 연료 압력 문제를 겪고 있으며 이미 배선과 공기 흐름을 점검한 운전자.
- 리턴 라인이 배기 열 근처를 지나는 리턴 방식 시스템을 갖춘 차량.
적합하지 않음
- 일반적인 배선으로 연료 라인을 열원에서 몇 인치 떨어진 곳으로 이동할 수 있는 구조.
- 열 관련 연료 증상이 없고 공장 배선이 이미 라인을 깨끗하게 유지하는 재고 차량.
- 뜨거운 표면에 닿은 라인을 실드로 고칠 수 있다고 기대하는 분은 먼저 접촉을 수정하십시오.
배선 공간이 좁고 열이 연료에 도달할 때 연료 라인용 히트 실드를 구매하세요. 열원에 맞는 재질을 선택하고, 제자리에 고정되도록 장착한 후 열 사이클 후 다시 확인하세요. 라인을 열원에서 멀리 이동할 수 있다면 먼저 그렇게 하고, 이동할 수 없는 구간에만 실드를 사용하세요.
