빠른 답변
SN74HC377N을 사용하려면 전원, 접지 및 입력 신호를 연결한 다음, 클록 인에이블 핀을 로우로 유지하면서 양의 클록 에지를 인가하여 데이터를 래치합니다.
SN74HC377N과 유사한 플립플롭의 이해
SN74HC377N은 래치된 클록 인에이블(CLKEN\) 입력이 있는 8비트 양의 에지 트리거 D형 플립플롭입니다. 공통 클리어 핀이 있는 HC273와 달리, SN74HC377N은 클록 인에이블을 사용하여 데이터가 래치되는 시점을 제어하므로, 출력을 리셋하지 않고 데이터를 선택적으로 저장해야 하는 애플리케이션에 이상적입니다.
SN74HC377N 사용 단계별 가이드
- 1. 전원 및 접지 연결: VCC(핀 20)를 5V에 연결하고 GND(핀 10)를 0V에 연결합니다. SN74HC377N은 2V ~ 6V에서 작동하지만, TTL 호환 로직에는 일반적으로 5V를 사용합니다. 일반적인 실수: IC 근처에 0.1µF 커패시터로 전원 핀을 디커플링하지 않으면 불규칙한 동작이 발생할 수 있습니다.
- 2. 데이터 입력 및 출력 배선: 8 데이터 신호를 D0–D7(핀 3, 4, 7, 8, 13, 14, 17, 18)에 연결합니다. 해당 Q 출력(핀 2, 5, 6, 9, 12, 15, 16, 19)은 CLKEN\)이 로우일 때 상승 클록 에지에서 데이터를 래치합니다. 사용하지 않는 출력은 플로팅 상태로 두거나 저항을 통해 VCC/GND에 연결하여 플로팅 입력을 방지하십시오.
- 3. 클록 인에이블 핀 설정: CLKEN\)(핀 1)을 로우로 당겨 다음 양의 클록 에지에서 데이터 래치를 활성화합니다. 하이로 당기면 클록 전환에 관계없이 출력이 고정됩니다. 일반적인 실수: CLKEN\)을 연결하지 않으면 노이즈로 인해 의도치 않은 래칭이 발생할 수 있습니다. 항상 정의된 로직 레벨로 당기십시오.
- 4. 클록 신호 적용: CLK 입력(핀 11)에 깨끗한 디지털 클록 신호를 제공합니다. D 입력의 데이터는 상승 에지에 대한 설정 및 유지 시간을 충족해야 합니다. Arduino 또는 555 타이머의 일반적인 5V 클록이 잘 작동합니다. 클록 신호에 노이즈가 있는 경우 슈미트 트리거 버퍼를 추가하거나 낮은 주파수를 사용하여 오작동을 방지하십시오.
- 5. 출력 확인: CLKEN\)이 로우인 상태에서 첫 번째 상승 에지 이후 Q 출력은 D 입력을 반영해야 합니다. 전류 제한 저항이 있는 LED 또는 로직 프로브를 사용하여 확인하십시오. 출력이 변경되지 않으면 CLKEN\)이 실제로 로우인지, 클록 신호가 핀에 도달하는지 확인하십시오.
제품 정보
-
SN74HC377N 플립플롭: SN74HC377N은 클록 인에이블이 있는 8비트 양의 에지 트리거 D형 플립플롭입니다. 즉, 플립플롭이 입력 데이터를 캡처하는 시점을 정확히 제어하여 노이즈가 있거나 변경되는 입력 중에 원치 않는 업데이트를 방지할 수 있습니다.

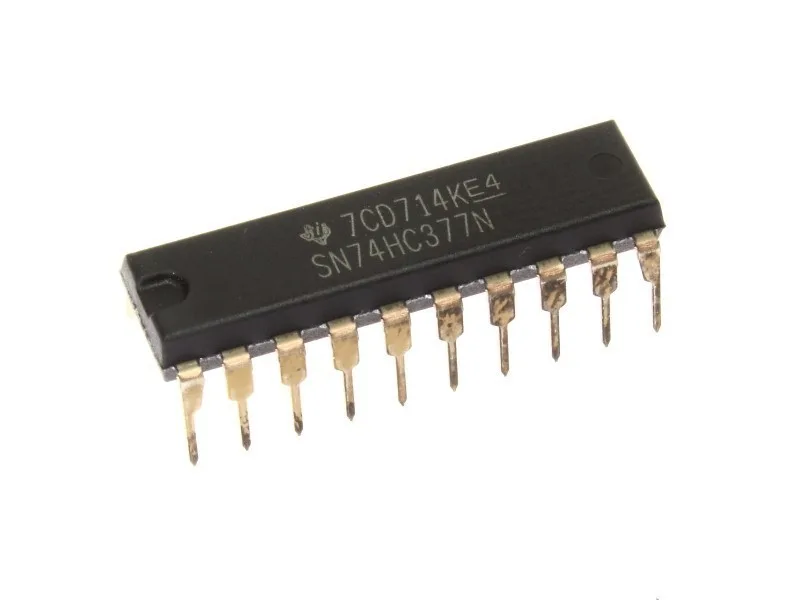

SN74HC377N 플립플롭
