빠른 답변
3D 프린터용 기계식 엔드스톱을 배선하려면 공통(C) 및 노멀 클로즈(NC) 핀을 컨트롤러 보드의 엔드스톱 입력(접지 및 신호 핀)에 연결하세요.
기계식 엔드스톱을 사용하는 이유
V1.2 같은 기계식 엔드스톱은 프린터 축이 이동 한계에 도달했을 때 감지하는 간단하고 안정적인 리미트 스위치입니다. 복잡한 광학 또는 자기 정렬이 필요하지 않아 RepRap, Prusa, Mendel 빌드에 적합한 선택입니다. 주요 단점은 물리적 접촉으로 시간이 지나면 마모될 수 있지만, 대부분의 취미용 프린터에서는 매우 저렴한 비용으로 일관된 호밍을 제공합니다.
NC vs. NO: 어떤 와이어를 사용해야 하나요?
기계식 엔드스톱에는 공통(C), 노멀 클로즈(NC), 노멀 오픈(NO)의 세 가지 터미널이 있습니다. 3D 프린터 펌웨어의 경우 항상 NC 터미널을 사용하세요. NC 회로는 스위치를 누르지 않았을 때 닫혀 있으므로, 와이어가 끊어지거나 연결이 느슨해지면 오류 상태가 트리거됩니다. 이 페일세이프 동작은 프린터가 축 끝에 충돌하는 것을 방지합니다. NO를 사용하면 스위치가 분리되어도 프린터가 계속 움직일 수 있습니다.
단계별 배선 가이드
- 핀 식별: V1.2 기계식 엔드스톱에서 C(공통), NC(노멀 클로즈), NO(노멀 오픈)의 세 핀을 찾으세요. 보드에 일반적으로 라벨이 표시되어 있습니다. 그렇지 않은 경우 멀티미터로 연속성을 확인하세요: 스위치를 누르지 않았을 때 NC와 C 핀이 연결되어 있습니다. 일반적인 실수: NO 대신 NC에 와이어를 연결하지 않으면 분리 시 프린터가 오류를 감지하지 못합니다.
- 컨트롤러 보드에 연결: 프린터 메인보드(예: RAMPS, Melzi, MKS)에서 배선 중인 축의 엔드스톱 헤더(X+, X-, Y+, Y-, Z+, Z-)를 찾으세요. 엔드스톱의 C 핀을 헤더의 접지(GND) 핀에, NC 핀을 신호(S) 핀에 연결하세요. NO 핀은 연결하지 않은 상태로 두세요. 체크포인트: 보드의 핀아웃을 확인하세요—일부는 다른 순서(GND, VCC, Signal)를 사용합니다. VCC를 엔드스톱에 절대 연결하지 마세요.
- 연결 고정 및 테스트: Dupont 커넥터를 사용하거나 와이어를 납땜하여 영구 연결하세요. 스위치 레버가 원하는 호밍 위치에서 축 캐리지에 닿도록 엔드스톱을 장착하세요. 프린터를 실행하기 전에 멀티미터로 테스트하세요: 스위치를 누르면 C와 NC 사이의 연속성이 끊어져야 합니다. 일반적인 실수: 느슨한 커넥터는 간헐적 호밍 실패를 유발합니다. 크림핑 후 항상 각 와이어를 잡아당겨 테스트하세요.
- 펌웨어 구성: Marlin 또는 다른 펌웨어에서 엔드스톱을 올바른 로직으로 설정하세요. NC 스위치의 경우 ENDSTOPPULLUP을 사용하고 엔드스톱 반전을 false(또는 보드에 따라 true)로 설정하세요. 직렬 터미널에서 M119을 실행하여 엔드스톱 상태를 확인하세요: 트리거(누름) 시 'TRIGGERED'가 표시되어야 합니다. 체크포인트: M119이 눌렀을 때 'open'을 표시하면 펌웨어에서 엔드스톱 로직을 반전시키세요.
이 가이드에서 사용된 제품
-

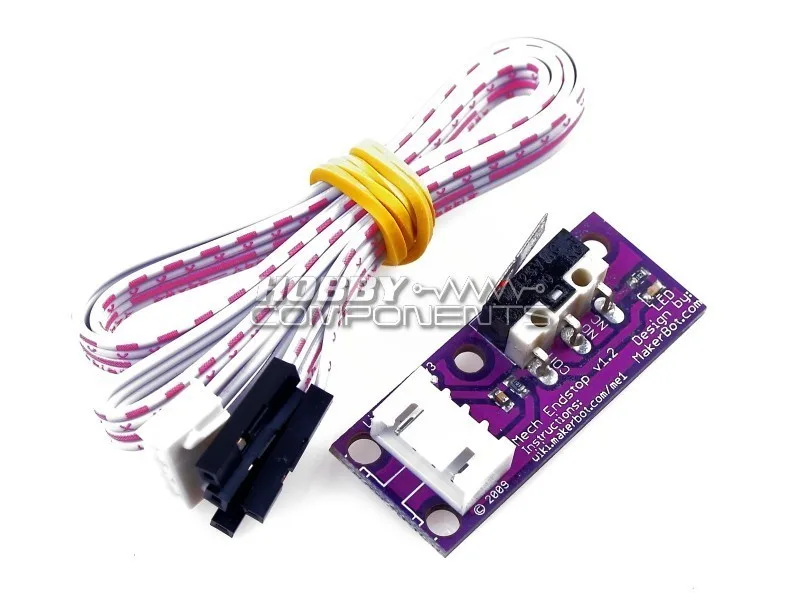

V1.2 기계식 엔드스톱 for 3D 프린터, Reprap, Prusa, Mendel, Makerbot: 이 기계식 엔드스톱은 목적을 달성하는 간단한 수단입니다. x/y/z 스테이지가 최소 또는 최대에 도달했는지 감지합니다. 복잡한 광선 차단기나 플래그에 얽매이고 싶지 않다면 훌륭합니다. 이 V1.2 엔드스톱은 광학 센서의 복잡성 없이 모든 RepRap 스타일 프린터에 호밍을 추가하는 간단하고 검증된 방법을 제공합니다.
