빠른 답변
LM386 미니 파워 앰프 모듈은 소형 스피커용 오디오 신호를 증폭하는 간단하고 저렴한 보드입니다. DC 전원(3–12V)을 연결하고, 오디오 소스를 입력한 후 스피커를 연결하면 깨끗한 사운드를 얻을 수 있습니다.
LM386 모듈이 소형 오디오 프로젝트에 적합한 이유

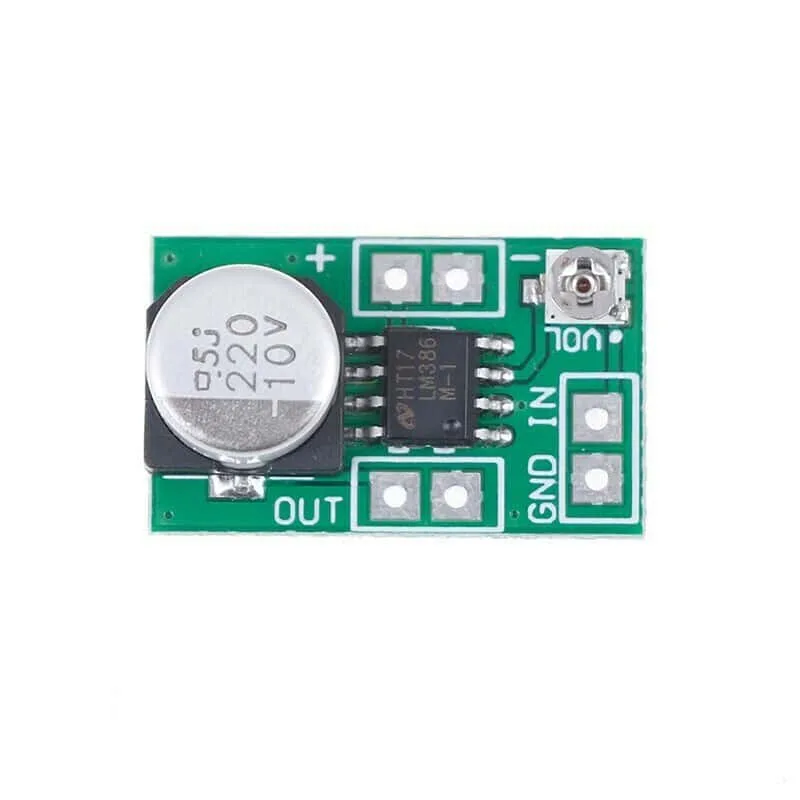

LM386는 저전력 애플리케이션용으로 설계된 클래식 오디오 앰프 IC입니다. 모듈 버전에는 칩, 몇 개의 수동 부품, 배선이 쉬운 나사 단자가 포함되어 있습니다. 배터리 구동 기기, 휴대용 스피커 또는 Arduino 프로젝트에 사운드를 추가하는 데 이상적입니다.
한 가지 절충점: LM386는 중간 정도의 게인(구성에 따라 약 20–200)을 생성하며, 높은 볼륨에서 약간의 노이즈가 발생할 수 있습니다. 하이파이 또는 고출력 오디오에는 적합하지 않습니다. 깨끗하고 큰 출력이 필요하다면 클래스 D 앰프를 고려하세요.
단계별 배선 및 설정
- DC 전원 연결: 모듈의 VCC(+) 및 GND(-) 단자에 3–12V DC 소스를 배선합니다. 9V 배터리 또는 USB 보조 배터리가 잘 작동합니다. 흔한 실수: 극성을 반대로 연결하면 칩이 손상될 수 있습니다. 전원을 켜기 전에 연결을 다시 확인하세요.
- 오디오 입력 연결: 오디오 소스(휴대폰, MP3 플레이어 또는 마이크로컨트롤러 DAC 핀)를 IN 단자와 GND에 연결합니다. 클리핑을 방지하려면 볼륨 컨트롤이 있는 3.5mm 잭을 사용하세요. 흔한 실수: 입력을 플로팅 상태로 두면 큰 험이 발생합니다. 사용하지 않을 때는 항상 입력을 접지하세요.
- 스피커 배선: 8옴 또는 4옴 스피커를 OUT 단자와 GND에 연결합니다. 모듈은 최대 약 1W의 소형 스피커를 구동할 수 있습니다. 흔한 실수: 4옴 미만의 임피던스 스피커를 사용하면 칩이 과열될 수 있습니다. 가장 안전한 작동을 위해 8옴을 사용하세요.
- 전원 켜기 및 테스트: 전원 공급 장치를 켭니다. 입력 볼륨을 천천히 높입니다. 스피커에서 소리가 들려야 합니다. 소리가 나지 않으면 모든 연결을 확인하고 전원 전압이 범위 내에 있는지 확인하세요. 흔한 실수: 저전력 모듈에서 큰 볼륨을 기대하는 것. 소형 스피커에는 현실적인 기대치를 유지하세요. 최상의 음질을 위해 입력 및 출력 전선을 짧게 유지하고 전원 라인에서 멀리 떨어뜨려 노이즈를 줄이세요.
