빠른 답변
미니 선반 심압대를 설치하고 정렬하려면 어셈블리를 베드에 장착한 후, 퀼과 센터가 헤드스톡 스핀들과 동심이 될 때까지 조정합니다.
정렬이 중요한 이유
정렬이 잘못된 심압대는 테이퍼 가공, 중심이 벗어난 드릴링, 조기 공구 마모를 유발합니다. 새 심압대 어셈블리도 설치 후 미세 조정이 필요할 수 있습니다.
심압대 센터는 헤드스톡 스핀들 중심과 수평 및 수직으로 정렬되어야 합니다. 작은 오차도 긴 공작물에서 명확해집니다.
심압대 어셈블리 옵션
마모되거나 손상된 심압대를 교체하는 경우, 완전한 심압대 어셈블리 키트를 고려하십시오. 필요한 모든 부품이 포함되어 호환성을 보장하고 개별 부품을 조달하는 수고를 덜어줍니다.
SIEG C2 및 C3과 같은 미니 선반의 경우 완전한 어셈블리가 업그레이드 과정을 간소화합니다. 주문 전에 센터 높이와 퀼 테이퍼가 선반 사양과 일치하는지 확인하십시오.
설치 및 정렬 단계
- 기존 심압대 제거: 잠금 레버를 풀고 기존 심압대를 베드에서 밀어 빼냅니다. 베드 웨이와 심압대 하단을 청소하여 칩과 이물질을 제거합니다. 새 유닛을 밀어 넣기 전에 베드 웨이에 버(burr)가 없는지 확인하십시오.
- 새 심압대 어셈블리 장착: 심압대 어셈블리를 베드에 밀어 넣고 키웨이 또는 V-웨이에 맞춥니다. 잠금 레버를 제자리에 고정될 정도로만 조이되, 좌우 조정이 가능하도록 합니다. 아직 완전히 조이지 마십시오. 다음으로 정렬을 조정해야 합니다.
- 심압대 센터 대략 정렬: 센터 사이에 테스트 바 또는 정밀 직선자를 사용합니다. 심압대 본체를 측면으로 조정하여 센터 포인트가 헤드스톡 중심과 정렬되도록 합니다. 빠른 확인을 위해 심압대 퀼을 헤드스톡 스핀들 가까이 가져와 포인트를 육안으로 비교합니다.
- 다이얼 인디케이터를 사용한 미세 정렬: 척에 다이얼 인디케이터를 장착하거나 베드에 마그네틱 베이스를 부착합니다. 심압대 퀼 테이퍼 내부 또는 그 안에 고정된 테스트 바를 스윕합니다. 판독값이 0.001 인치(0.025 mm) 이내가 될 때까지 조정합니다. 잠금 레버를 조인 후 스윕을 반복합니다. 조임으로 인해 정렬이 이동할 수 있습니다.
- 센터 드릴로 테스트: 척에 센터 드릴을 설치하고 심압대 센터를 가져옵니다. 포인트가 정확히 만나야 합니다. 그렇지 않으면 풀고 다시 조정합니다. 간단한 테스트: 스크랩 조각에 얕은 구멍을 뚫고 구멍이 중앙에 있는지 확인합니다.
- 윤활 및 유지 관리: 퀼과 베드 접촉면에 가벼운 기계유를 바릅니다. 핸드휠을 작동시켜 퀼을 몇 번 확장 및 수축시켜 오일을 분산시킵니다. 정기적인 윤활은 마모를 방지하고 퀼이 원활하게 움직이도록 합니다.
제품 정보
-

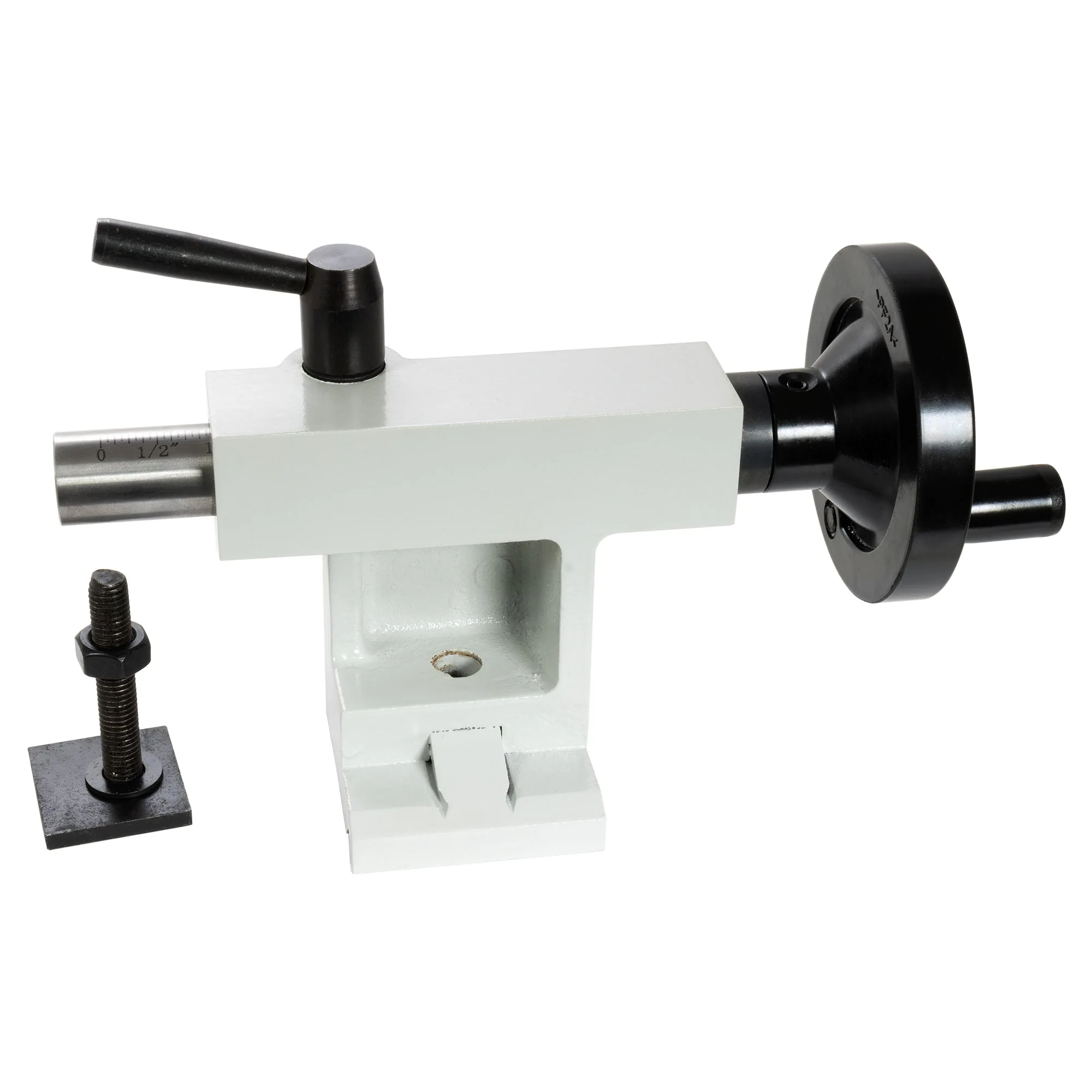

심압대 어셈블리, 미니 선반: 이 심압대 어셈블리 키트는 SIEG C2 및 C3 미니 선반에 적합하며, 센터 높이는 약 3.6 인치(91 mm)이고 #2 모스 테이퍼 퀼을 사용합니다. 올바른 센터 높이를 유지하고 동일한 테이퍼를 사용하는 직접 교체 부품으로, 선반을 개조하지 않고 설치할 수 있습니다.
