Hoe u uw luidsprekers biwired met Reference- of XL-biwire-adapers

Snel antwoord

Biwiring splitst één versterkerkanaal over de hoogfrequente en laagfrequente terminalparen van een luidspreker met behulp van twee kabels, en Reference- of XL-biwire-adapters laten u dit doen vanaf één versterkeruitgang zonder een tweede versterker toe te voegen. Verwijder eerst de metalen brugstrips, sluit één kabel aan op het tweeterpaar en de andere op het wooferpaar, en houd beide kabels even lang. Als uw luidsprekers slechts één paar terminals hebben, is biwiring niet mogelijk zonder aanpassing.

Biwiring is een van de weinige luidsprekerupgrades die u in een middag kunt voltooien zonder nieuwe elektronica. Het idee is eenvoudig: in plaats van één kabel die zowel de tweeter- als de woofer-sectie van een luidspreker voedt, stuurt u twee speciale kabels van de versterker, één naar elk terminalpaar. Reference- en XL-biwire-adapters maken dat praktisch door één versterkerkanaal beide kabels schoon te laten voeden aan de versterkerzijde.

Het nadeel is dat biwiring alleen werkt op luidsprekers met twee paar aansluitingen en verwijderbare brugjes. Deze handleiding doorloopt het volledige proces in volgorde, van het controleren van de compatibiliteit tot de uiteindelijke luistertest, en wijst op de fouten die het vaakst tot teleurstellende resultaten leiden.

Wat biwiring daadwerkelijk verandert

Een biwire-gereed luidspreker heeft aparte crossover-ingangen voor de hoge- en lagefrequentiesecties, die in de fabriek zijn verbonden met metalen brugjes. Wanneer u biwiring toepast, verwijdert u die brugjes en voedt u elke sectie met een eigen kabel. De versterker ziet nog steeds één kanaal; de adapters zorgen er eenvoudigweg voor dat twee kabels die ene uitgang op een ordelijke manier kunnen verlaten.

Dit is anders dan bi-amping, waarbij twee aparte versterkerkanalen de twee secties aansturen. Bi-wiring verandert het kabelpad, niet het aantal versterkers. Dit onderscheid is belangrijk omdat het je verwachtingen bepaalt: bi-wiring is een wijziging in bedrading en verbindingskwaliteit, terwijl bi-amping vermogen en versterkerscheiding toevoegt.

• Bi-wiring heeft één versterkerkanaal per luidspreker nodig; bi-amping heeft er twee nodig.
• Als je luidsprekers één paar aansluitingen hebben, stop dan hier — er valt niets te splitsen.

Controleer eerst je luidspreker en versterker

Kijk naar de achterkant van elke luidspreker. Je hebt twee paar bindingsposten per kast nodig, meestal gelabeld als hoogfrequent en laagfrequent, met een metalen strip of plaat die elk paar overbrugt. Die strips zijn de onderdelen die je verwijdert. Als de aansluitingen een enkel paar zijn, of de strips niet verwijderbaar zijn, is bi-wiring voor die luidspreker niet mogelijk.

Aan de versterkerkant bevestig je dat je één bruikbare uitgang per kanaal hebt. Reference- en XL-biwire-adapters zijn ontworpen om die enkele uitgang te nemen en beide runs naar de luidspreker te presenteren. Noteer vóór het bestellen het connectortype op zowel je versterker als je luidsprekers — spade, banaan of BFA — omdat adapters de goedkoopste manier zijn om een mismatch later te corrigeren.

• Fotografeer de aansluitingen voordat je iets aanraakt; dat maakt reassemblage triviaal.
• Schakel het systeem uit en haal de stekker van de versterker eruit voordat je strips verwijdert.

Plan de twee kabeltrajecten en houd ze gelijk

Elke luidspreker heeft twee kabeltrajecten van gelijke lengte nodig: één voor het hoogfrequente paar en één voor het laagfrequente paar. Gelijke lengte houdt de twee paden elektrisch consistent, en dat is precies de bedoeling van deze oefening. Gebruik niet zomaar een lang traject en een kort afvalstuk omdat het toevallig past.

Als je kabels bouwt van los draad, is de draaddikte in dit stadium belangrijker dan een exotische constructie. Voor trajecten tot ongeveer 60 voet per kanaal met matig krachtige versterkers is een kabel van 12 gauge zoals de High Performance 12-2 luidsprekerkabel is een redelijk startpunt. Boven de 60 voet wordt weerstandsverlies een echt probleem en Transparent raadt aan om over te stappen op de zwaardere 10-2-dikte.

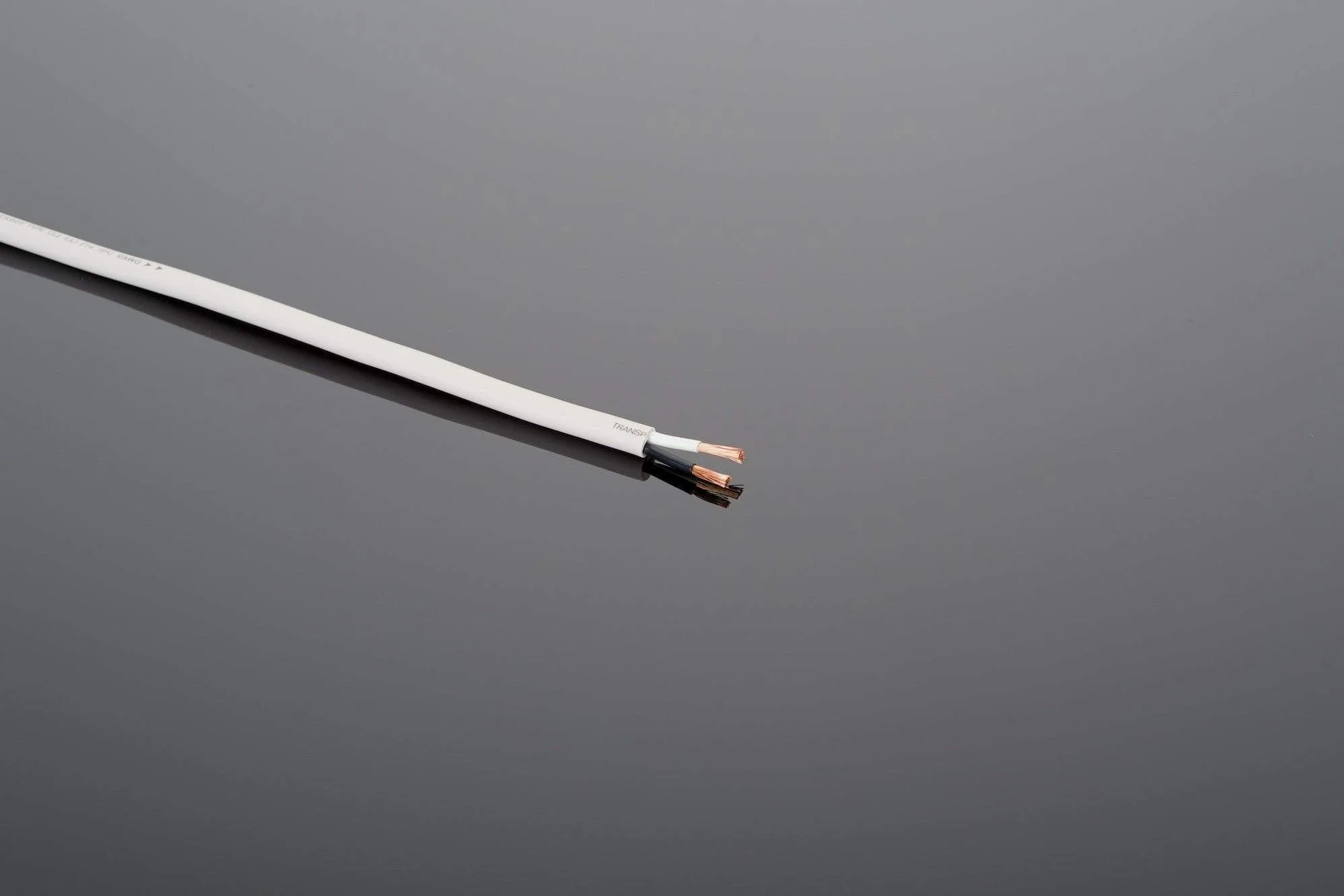

Hoogwaardige 12-2 luidsprekerkabel

• Meet beide lengtes voordat u knipt; laat aan elk uiteinde wat speling.
• Label het versterkeruiteinde van elke lengte, zodat u nooit hoog en laag door elkaar haalt.

Termineer en sluit aan zonder shortcuts

De kwaliteit van de terminatie bepaalt of bi-wiring slaagt of faalt. Losse strengen, gedeeltelijk ingevoerde banaanstekers of een vork die slechts de helft van de pool raakt, voegen weerstand toe precies waar u die het minst wilt. Transparent beveelt hoogwaardige gesoldeerde luidsprekerterminaties aan met correct passende en gekrimpte goudgeplateerde connectoren, en dat is precies wat de Soldeerterminatiekits voor hoogwaardige 10-2 DIY-luidsprekerkabel leveren — voldoende hardware en materialen om één paar kabels volgens specificatie te termineren.

Soldeerterminatiekits voor hoogwaardige 10-2 DIY-luidsprekerkabel

Plaats aan de versterkerzijde de biwire-adapters zodat beide kabels veilig uit de enkele uitgang komen. Sluit aan de luidsprekerzijde de hoogfrequente kabel aan op de hoogfrequente aansluitingen en de laagfrequente kabel op de laagfrequente aansluitingen. Draai stevig vast met de hand; gebruik geen tang, omdat deze holle banaanstekkers kan verpletteren of bindingspalen kan beschadigen.

• Controleer op losse draadstrengen voordat u de stroom inschakelt — een enkele brug kan een versterkerkanaal kortsluiten.
• Als een connector niet past, gebruik dan een adapter in plaats van hem te forceren.

Biwiring vs. single wiring: waarop te letten

Het eerlijke antwoord is dat bi-wiring een bescheiden verandering is, geen transformatie. Bij luidsprekers met goed ontworpen crossovers en korte kabeltrajecten kan het verschil tussen bi-wiring en enkelvoudige bedrading subtiel zijn. Bij langere trajecten of met dikkere kabel is de scheiding van hoge en lage frequentiepaden eerder hoorbaar als een iets schoner hoog en een strakkere laagweergave.

Geef jezelf een eerlijke test. Luister naar een paar bekende nummers met de jumpers teruggeplaatst en herhaal dit daarna met de bi-wire configuratie, waarbij je het volume zo goed mogelijk gelijk houdt. Als je geen betekenisvol verschil hoort, is enkelvoudige bedrading met goede kabel en schone aansluitingen een prima keuze — het geld is beter besteed aan kabeldikte en connector kwaliteit dan aan complexiteit.

• Verander één ding tegelijk; wissel niet kabels en adapters in dezelfde sessie.
• Gebruik dezelfde tracks en hetzelfde volume voor beide configuraties.

Stappen voor biwiring, in volgorde

1. Bevestig dat de luidspreker biwiring ondersteunt: Controleer of er per kast twee paar aansluitpalen met verwijderbare brugstrips zijn. Is er slechts één paar, stop dan — biwiring is niet mogelijk op die luidspreker. Controlepunt: geen verwijderbare strips betekent geen biwiring.
2. Schakel uit en verwijder de jumpers: Haal de stekker van de versterker uit het stopcontact en verwijder de metalen strips die de hoge- en lage-frequentieaansluitingen op elke luidspreker verbinden. Bewaar ze in een zakje, zodat u de wijziging later ongedaan kunt maken. Veelgemaakte fout: één strip op zijn plaats laten, waardoor de scheiding volledig teniet wordt gedaan.
3. Knip twee gelijke lengtes per luidspreker: Meet en knip één baan voor het hoogfrequente paar en één voor het laagfrequente paar, beide met dezelfde lengte. Label de versterkeruiteinden zodat hoog en laag nooit worden gekruist. Controlepunt: ongelijke lengtes ondermijnen de consistentie die u probeert te creëren.
4. Sluit beide banen correct af: Monteer vergulde connectoren met schone, strakke knelverbindingen en soldeer waar het ontwerp dit vereist. De soldeerafsluitkits voor de High Performance 10-2 DIY-luidsprekerkabel bevatten de connectoren, het soldeer en de krimpkousen die nodig zijn voor één paar kabels. Veelgemaakte fout: losse draden die de twee aansluitparen overbruggen en een kanaal kortsluiten.
5. Plaats de biwire-adapter op de versterker: Installeer de Reference- of XL-biwire-adapter op de enkele uitgang per kanaal, zodat beide kabels netjes weglopen. Gebruik alleen spade-naar-BFA- of banaan-naar-spade-adapter als de connectortypen niet overeenkomen. Controlepunt: elke verbinding moet met de hand stevig zijn, nooit geforceerd.
6. Sluit hoog aan op hoog en laag op laag: Sluit de hoogfrequente brug aan op de hoogfrequente aansluitingen en de laagfrequente brug op de laagfrequente aansluitingen van elke luidspreker. Draai stevig vast met de hand. Veelgemaakte fout: het omwisselen van de paren, waardoor het geluid dun en vreemd gebalanceerd kan worden.
7. Luister, vergelijk en beslis: Speel bekende nummers af, installeer de bruggen opnieuw en herhaal de test op hetzelfde volume. Vergelijk biwiring met single wiring eerlijk, zonder een dramatische verandering te verwachten. Volgende stap: als het verschil verwaarloosbaar is, is single wiring met goede kabel en aansluitingen een prima resultaat.

Onderdelen die biwiring praktisch maken

• Hoogwaardige luidsprekerkabel 12-2: HP12-2 is een ideale luidsprekerkabelkeuze voor betere thuis-muziek- en thuisbioscoopsystemen met matig krachtige versterkers en lengtes tot 60 voet per kanaal, en biedt bovengemiddelde prestaties bij lengtes groter dan 60 voet. Het is een redelijke keuze voor de twee gelijke lengtes die biwiring vereist, zolang elke lengte binnen de beoogde lengte van de kabel blijft.
• Soldeerterminatiesets voor hoogwaardige DIY-luidsprekerkabel 10-2: Elke kit bevat 8 connectoren, 15 voet loodvrij soldeer met hoog zilvergehalte en 4 vinyl afsluitkappen, en levert alle benodigde hardware en materialen om 1 paar luidsprekerkabels te termineren volgens de specificaties van Transparent. Als u uw eigen biwire-runs bouwt, dekt één kit een paar kabels, zodat u precies weet welke hardware u nodig heeft voordat u begint met knippen.
• Transparent Spade-naar-BFA-adapter: Deze vergulde adapter stelt de gebruiker in staat om luidsprekerkabels met spade-terminatie aan te sluiten op componenten waar BFA-verbindingen wenselijker zijn, en wordt verkocht als een set van 4 adapters. Het lost de veelvoorkomende situatie op waarin uw kabeluiteinden en de aansluitingen van uw luidspreker of versterker niet overeenkomen, zonder dat u de kabel opnieuw hoeft te termineren.

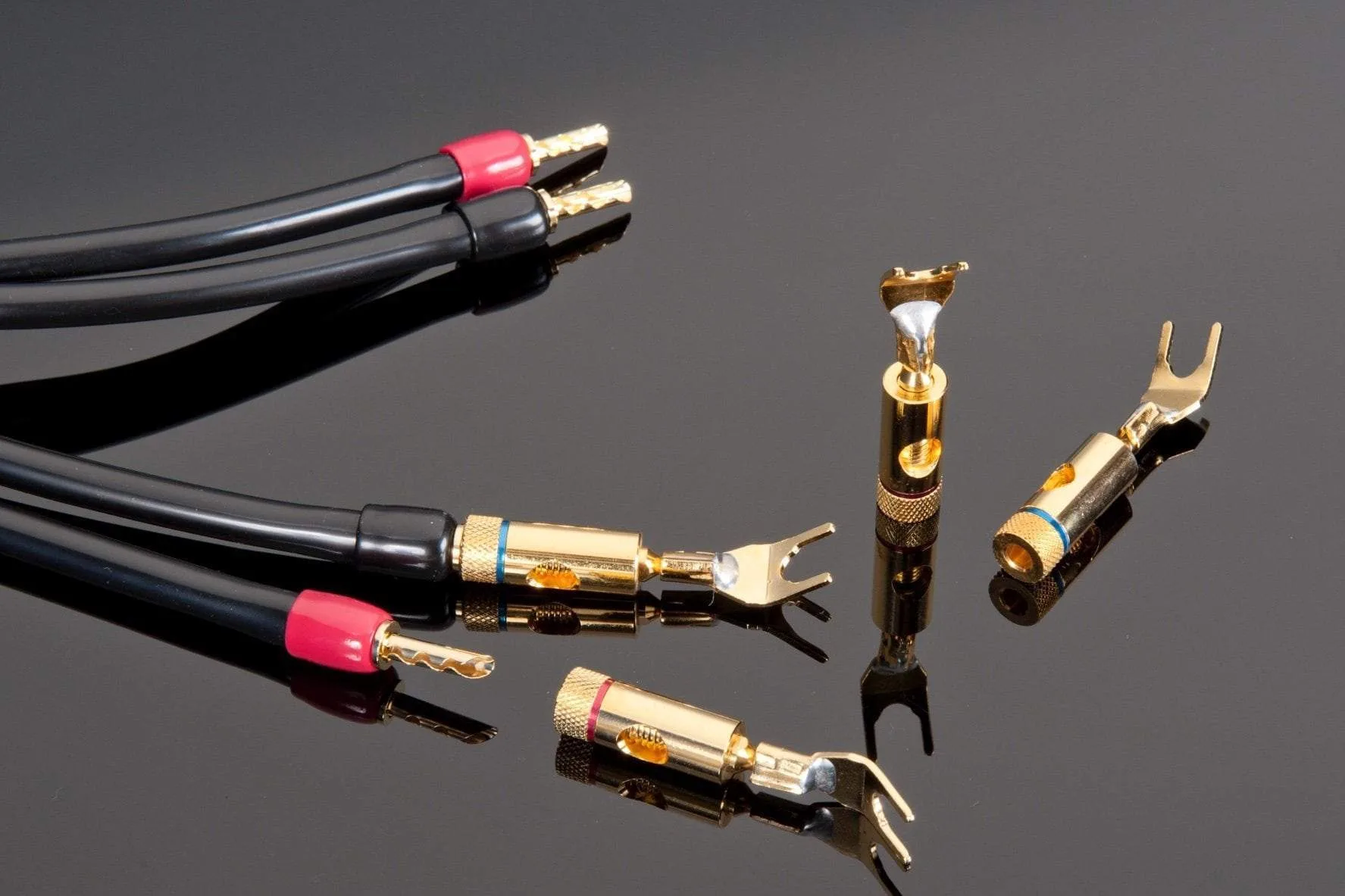

• Adapter van banaan naar vork: Deze vergulde adapter stelt de gebruiker in staat om luidsprekerkabels met banaanstekers aan te sluiten op componenten waar vorkverbindingen wenselijker zijn, en wordt verkocht als een set van 4 adapters. Handig wanneer uw biwiring-kabels eindigen in banaanstekers maar de aansluitpinnen vorken steviger vasthouden.

Biwiring beloont geduld meer dan uitgaven. Controleer of uw luidsprekers twee paar aansluitingen hebben, houd beide kabels gelijk, sluit ze correct aan en gebruik alleen adapters wanneer connectoren echt niet overeenkomen. Als de verbetering klein is op uw systeem, is dat nuttige informatie — en enkelvoudige bedrading met kwaliteitskabel blijft een verstandige keuze.
