Snel antwoord

Een universele katalysator installeren werkt het beste als u eerst de buisdiameter en beschikbare lengte meet, de katalysator past met de auto op kriksteunen, en deze last met korte, verspringende lassen om de warmte te beheersen. Als u niet kunt lassen of geen brug heeft, is een direct passende katalysator de verstandigere keuze. Knip niets totdat u hebt bevestigd dat de katalysator de bodem, dwarsbalken en nabijgelegen leidingen niet raakt.

Universele katalysatoren zijn aantrekkelijk omdat één onderdeelnummer op veel voertuigen past en meestal minder kost dan een direct passende eenheid. De keerzijde is dat u het aanpassingswerk zelf doet. Dat betekent meten, knippen, passen en lassen in plaats van een fabrieksvormige vervanging vast te bouten.

Deze gids leidt u door de installatie van een universele katalysator in de juiste volgorde. De focus ligt op de twee factoren die bepalen of de klus slaagt: pasvorm en las kwaliteit. Beide zijn beheersbaar en beide zijn de punten waar de meeste DIY-installaties misgaan.

Controleer de legaliteit en de juiste klasse voordat u koopt

Het eerste controlepunt is niet mechanisch, maar juridisch. Converteerders die voldoen aan de federale/EPA-normen zijn voor voertuigen die voldoen aan de federale emissieregels, terwijl converteerders die voldoen aan California CARB vereist zijn voor voertuigen die zijn geregistreerd in Californië en andere staten die de CARB-regels volgen. Het installeren van de verkeerde klasse kan leiden tot een mislukte emissie-inspectie, zelfs als het onderdeel perfect werkt.

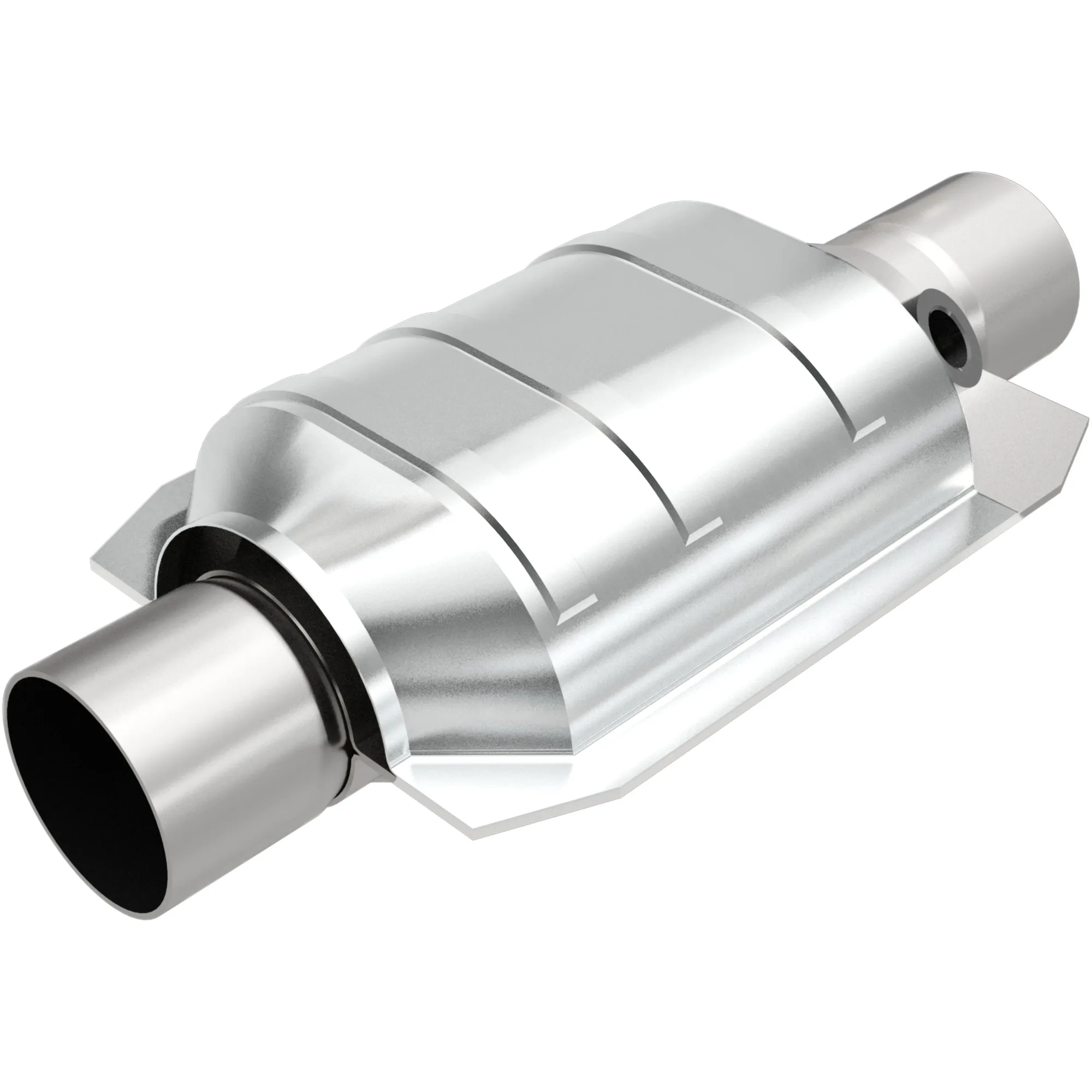

De kwaliteit geeft ook de constructie aan. Standard Grade is een budgetvriendelijke vervanging, HM Grade zit er tussenin, en OEM Grade is gebouwd voor zwaardere of nieuwere toepassingen. De California Grade CARB-compatibele universele katalysator van MagnaFlow 551376 is een voorbeeld van een CARB-compatibele universele optie met een compact, lichtgewicht ontwerp en een enkele laserfusielas die de kans op lekkage vermindert. Stem de kwaliteit af op de regels van uw staat en het emissielabel van uw voertuig voordat u bestelt.

  • Controleer het emissielabel onder de motorkap of de sticker op de originele katalysator om te zien of uw voertuig federaal of CARB is.
  • Als uw staat de Californische regels volgt, is een federale katalysator geen legale vervanging.

Meet de buisdiameter, lengte en vrije ruimte

Meet de buitendiameter van de uitlaatpijp op het snijpunt met een schuifmaat of een pijpmaat, niet met een meetlint dat u op het oog om de pijp wikkelt. Universele katalysatoren worden gedimensioneerd op inlaat- en uitlaatdiameter; een afwijking van zelfs maar een paar millimeter maakt lassen moeilijk en veroorzaakt lekkages. Meet ook het rechte gedeelte van de pijp dat beschikbaar is voor het katalysatorlichaam.

Vrije ruimte is net zo belangrijk als diameter. Kijk naar de ruimte boven en rond de katalysatorlocatie: bodemplaat, hitteschilden, dwarsbalken, brandstofleidingen, remleidingen en bedrading. Een katalysator die in de pijp past maar de bodemplaat raakt, gaat rammelen en geeft warmte af waar u die niet wilt.

  • Noteer de buitendiameter van de pijp, de lengte van het katalysatorlichaam en de totale beschikbare rechte pijplengte voordat u gaat snijden.
  • Fotografeer het gebied vóór demontage, zodat je hangers en afschermingen later correct kunt terugleiden.

Til de auto veilig op en ondersteun hem

Uitlaatwerk vereist ruimte om onder de auto te bewegen. Gebruik steunbokken op stevige constructiepunten of een brug, en werk nooit onder een voertuig dat alleen door een krik wordt ondersteund. Laat de uitlaat volledig afkoelen voordat je hem aanraakt; katalysatoren en pijpen houden warmte veel langer vast dan de meeste mensen verwachten.

Spray indien mogelijk de dag ervoor kruipolie op flensbouten, klemmen en rubbers van hangers. Een nacht laten weken voorkomt afgebroken bouten en afgeronde moeren, de meest voorkomende reden waarom een klus van twee uur een klus van twee dagen wordt.

  • Draag oogbescherming en handschoenen; roestvlokken en metaalsplinters zijn een reëel gevaar bij het snijden van uitlaten.
  • Houd een brandblusser binnen handbereik voordat u een boog of toorts aansteekt.

Snijd de pijp schoon door en verwijder de oude katalysator.

Markeer de snijlijn met een wikkel tape of een pijpmarkering zodat de snede haaks blijft. Een reciprozaag, kettingbuissnijder of doorslijpschijf werken allemaal; het doel is een braamvrije, loodrechte snede. Een schuine snede zorgt dat de nieuwe katalysator scheef komt te zitten en creëert een kier die moeilijk te lassen is.

Ondersteun de oude converter tijdens het snijden, zodat hij niet valt en aan de rest van de uitlaat trekt. Ontbraam na het verwijderen de pijpeinden met een slijper of vijl en reinig de binnenkant van de pijp. Losse roest en koolstof in de pijp kunnen de las vervuilen en terugblazen in de nieuwe converter.

  • Snijd liever iets te lang dan te kort; je kunt altijd meer bijsnijden, maar je kunt geen pijp terugplaatsen.
  • Inspecteer de omringende pijp op dunne plekken of gaatjes voordat je eraan last.

Test de pasvorm van de converter voordat je last

Schuif de universele katalysator op zijn plaats met klemmen of tape om hem tijdelijk vast te zetten en controleer dan drie dingen: de uitlijning met de rest van de uitlaat, de vrije ruimte tot de carrosserie en leidingen, en de hoek van de inlaat en uitlaat ten opzichte van de pijp. Dit is de stap waarin je ontdekt dat je een adapter, een verloopstuk of een iets andere positie nodig hebt.

Bevestig dat de katalysator correct is georiënteerd. Veel universele katalysatoren hebben een gedefinieerde stromingsrichting en het achterstevoren installeren kan een controlelampje doen branden of het substraat beschadigen. Als het onderdeel een pijl of inlaat-/uitlaatmarkeringen heeft, volg deze dan.

  • Las pas als de katalysator zonder kracht zit; als je hem erin moet wrikken, is de pasvorm verkeerd.
  • Controleer of lambdasonde-bossen, indien aanwezig, toegankelijk blijven en onder de juiste hoek staan.

Converteerder inlassen met warmteregeling

Hecht de converteerder eerst op vier plaatsen vast en controleer daarna de uitlijning opnieuw voordat u de volledige lassen maakt. Gebruik korte, verspringende lassen en laat elke las iets afkoelen. Geconcentreerde hitte vervormt dunne uitlaatpijpen en kan de inlaat van de converteerder vervormen, wat leidt tot lekkages en een slechte pasvorm. Als u een MIG-lasser gebruikt, stem dan de draadsnelheid en spanning af op de dikte van de pijp.

Voor een in te lassen katalysator is het doel een doorlopende, lekvrije verbinding met goede inbranding en zonder doorbranden. Als u niet zeker bent van uw laswerk, hecht het dan op zijn plaats en laat een werkplaats de lassen afmaken. Een slechte las betekent hier uitlaatlekkage, lawaai en een mislukte emissietest.

  • Reinig het lasgebied onmiddellijk voor het lassen met een staalborstel; uitlaatpijpen zijn vaak vettig en vuil.
  • Koel de las niet af met water om het sneller te laten afkoelen; laat het aan de lucht afkoelen om barsten te voorkomen.

Controleer op lekkages en verifieer de reparatie

Start de motor nadat de uitlaat is afgekoeld en luister naar tikkende of sissende geluiden bij de lassen. Een zeepwatertest bij een koude start kan kleine lekkages onthullen die moeilijk te horen zijn. Laat het voertuig vervolgens de bedrijfstemperatuur bereiken en bevestig dat het motorcontrolelampje gedurende een volledige rijcyclus uit blijft.

Als er een foutcode terugkomt, ga er dan niet van uit dat de katalysator defect is. Een stroomopwaartse zuurstofsensor, een uitlaatlek vóór de katalysator of een motor die te rijk loopt, kunnen allemaal katalysatorcodes veroorzaken. Diagnosticeer voordat u onderdelen vervangt.

  • Draai de klemmen en flensbouten na de eerste warmtecyclus opnieuw aan; uitlaatbeslag raakt los tijdens uitzetten en krimpen.
  • Bewaar uw bon en de emissiedocumentatie voor het geval een inspecteur naar de vervanging vraagt.

Stappen voor installatie van universele converter in één oogopslag

  1. 1. Controleer de kwaliteit en legaliteit: Bevestig vóór het bestellen of uw voertuig federaal of CARB is en stem de converterkwaliteit af op die vereiste. Verkeerde maat betekent een afgekeurde keuring, zelfs bij een perfecte installatie.
  2. 2. Meet de buitendiameter van de pijp en de vrije ruimte: Noteer de buitendiameter van de pijp, de beschikbare rechte lengte en de vrije ruimte tot de carrosserie, leidingen en dwarsbalken. Als de behuizing van de converter iets raakt, stop dan en heroverweeg de locatie.
  3. 3. Ondersteun het voertuig en week het beslag: Gebruik kriksteunen of een brug, laat de uitlaat afkoelen en breng vooraf kruipolie aan op bouten en klemmen. Werk nooit onder een voertuig dat alleen door een krik wordt ondersteund.
  4. 4. Snijd haaks en ontbraam: Markeer een haakse snijlijn, ondersteun de oude katalysator en verwijder bramen en vuil van de pijpeinden. Een schuine snede zorgt voor een scheve katalysator en een moeilijk te lassen kier.
  5. 5. Proefpassen voor het lassen: Klem de converter tijdelijk vast, controleer de uitlijning, speling, stromingsrichting en toegang tot de sensor. Als u hem er met geweld in moet duwen, is de pasvorm verkeerd.
  6. 6. Hechten, dan lassen met warmtebeheersing: Eerst vier hechtlassen, controleer de uitlijning opnieuw, dan korte verspringende lassen met tussentijdse koeling. Niet afschrikken met water; lassen aan de lucht laten afkoelen om barsten te voorkomen.
  7. 7. Lektest en rijcyclus: Luister en test met zeepsop op lekkages, bereik de bedrijfstemperatuur en bevestig dat het motorcontrolelampje uit blijft. Een terugkerende code kan wijzen op een zuurstofsensor of een lek stroomopwaarts, niet op de converter.

Universele converteropties die het weten waard zijn

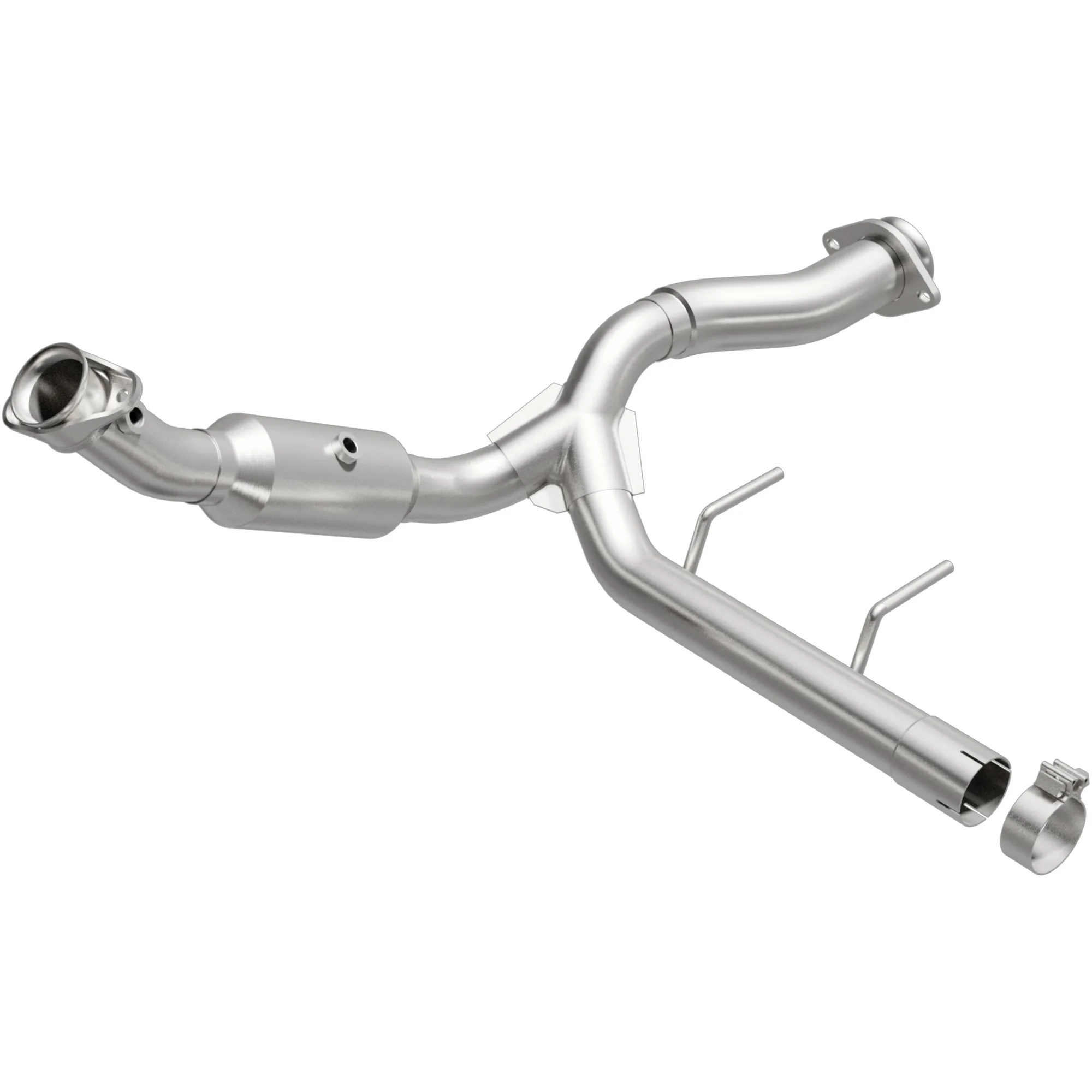

Het installeren van een universele katalysator beloont geduld meer dan vaardigheid. Meet twee keer, pas voor het lassen en beheer de hitte tijdens het lassen, en het werk blijft goed. Als lassen of fabricage niet is wat u wilt doen, neemt een direct-fit katalysator het meeste risico weg en wordt het met handgereedschap geïnstalleerd.
