Resposta rápida

Monte os acessórios AN cortando a mangueira a direito, lubrificando as roscas e apertando a extremidade da mangueira até ao batente. Em seguida, aperte a ligação com o binário especificado pelo fabricante. Teste sempre o sistema com pressão antes de conduzir. A causa mais comum de fugas é um corte irregular ou aperto excessivo. Meça duas vezes, corte uma vez e verifique o binário com uma chave dinamométrica calibrada.

Um sistema de combustível sem fugas começa com a instalação correta dos acessórios AN. Quer esteja a instalar uma nova linha de combustível ou a substituir uma extremidade de mangueira danificada, a diferença entre uma ligação fiável e um pingado na berma da estrada resume-se a alguns passos repetíveis. Este guia acompanha-o desde a medição até ao teste de pressão final, com pontos de verificação para detetar erros antes que se tornem fugas.

Vai precisar de ferramentas manuais básicas https://deatschwerksevz.com/products/6-02-1006-7a13ff8544cc267e065c3400-2678010https://deatschwerksevz.com/products/6-02-1007-b0ccfd66fb95c83cd8aca3e4-2678153Ferramentas, um corta-mangueiras de qualidade, lubrificante de montagem e uma chave dinamométrica. Se estiver a trabalhar com mangueira PTFE trançada em aço inoxidável, a paciência e um corte afiado são os seus melhores amigos. Vamos passo a passo.

Meça e planeie o seu encaminhamento

Antes de cortar alguma coisa, mapeie o percurso que a sua mangueira irá fazer. Tenha em conta o movimento do motor, o curso da suspensão e as fontes de calor. Adicione alguns centímetros de folga para evitar tensão que possa soltar as ligações. Para uma linha de alimentação 8AN típica, um rolo de 50 pés dá-lhe o suficiente para a maioria dos percursos completos, mas meça duas vezes para evitar desperdícios.

Verifique se a rota planeada evita arestas afiadas e peças móveis. Utilize braçadeiras almofadadas a cada 6 a 8 polegadas para fixar a linha. Se passar perto do escape, considere uma manga de proteção térmica. Uma rota bem planeada reduz a tensão nas extremidades da mangueira e facilita a montagem.

  • Estique a mangueira antes de medir para evitar cortes imprecisos.
  • Deixe comprimento extra em ambas as extremidades até que a montagem final esteja concluída.

Corte a mangueira a direito e limpe-a

Um corte reto é fundamental para uma vedação estanque. Utilize um corta-mangueiras específico ou uma serra de dentes finos com guia. Para mangueiras de PTFE trançado em aço inoxidável, enrole a área de corte com fita adesiva para evitar desfiamento e corte através da fita. Após o corte, inspecione a extremidade: o revestimento interno de PTFE deve estar limpo e redondo, sem rebarbas ou trançado esmagado.

Se a trança desfiar, apare-a cuidadosamente com cortadores diagonais. Não utilize uma rebarbadora ou disco abrasivo, que podem deixar detritos no interior da mangueira. Sopre a mangueira com ar comprimido para remover quaisquer partículas antes da montagem.

  • Fixe a trança com fita-cola antes de cortar para evitar que desfie.
  • Nunca corte com maçarico ou serra abrasiva; o calor danifica o revestimento de PTFE.

Monte corretamente a extremidade da mangueira

Deslize o encaixe sobre a mangueira, depois lubrifique as roscas da extremidade da mangueira com lubrificante de montagem ou óleo de motor limpo. Insira o nipe na mangueira até ao fundo. Para extremidades de mangueira reutilizáveis, enrosque o encaixe na extremidade da mangueira e aperte à mão até ficar justo. Em seguida, use duas chaves para apertar completamente a ligação. A extremidade da mangueira deve assentar firmemente contra o encaixe.

Para acessórios de cravar, precisará de uma ferramenta de cravar. Siga a especificação de diâmetro de cravar do fabricante. Se não tiver a certeza, muitas oficinas hidráulicas locais podem cravar os acessórios por uma pequena taxa. Verifique sempre se a extremidade da mangueira está totalmente assente antes de aplicar o binário.

  • Lubrifique as roscas, não a ponteira da mangueira, para evitar contaminar o sistema de combustível.
  • Utilize um torno com maxilas macias para segurar a extremidade da mangueira sem riscar o acabamento.

Aperte a ligação ao binário especificado

Os acessórios AN dependem de uma vedação metal-metal no flare. Apertar demais pode rachar o flare ou distorcer as roscas; apertar de menos deixa uma folga. Use uma chave dinamométrica e siga as especificações do fabricante para o tamanho e material. Como regra geral, os acessórios de alumínio requerem menos torque do que os de aço. Para um acessório AN de alumínio 6, o torque típico é de cerca de 10-12 ft-lbs, mas confirme sempre com o seu fornecedor de acessórios.

Se não tiver uma chave dinamométrica, aperte até sentir um aumento súbito de resistência e depois pare. Este é o ponto de "aperto firme". Nunca utilize vedante de rosca em acessórios cónicos AN; a vedação é mecânica e o vedante pode contaminar o sistema de combustível.

  • Utilize uma chave de contração no encaixe de acoplamento para evitar torcer a mangueira.
  • Marque a porca e o encaixe com uma caneta de tinta para monitorizar o afrouxamento.

Teste de pressão e inspeção de fugas

Antes de ligar o motor, pressurize o sistema de combustível. Com uma bomba de combustível elétrica, acione a ignição algumas vezes para criar pressão. Para sistemas com carburador, utilize uma bomba manual. Verifique cada ligação com uma lanterna e um pano de papel seco; mesmo uma ligeira fuga aparecerá como uma mancha escura. Se encontrar uma fuga, despressurize, aperte ligeiramente a ligação e volte a testar.

Após o teste inicial, ligue o motor e deixe-o atingir a temperatura de funcionamento. Verifique novamente se há fugas, especialmente na rampa de combustível e no regulador. Os ciclos térmicos podem fazer com que as ligações se afrouxem ligeiramente, pelo que é boa prática efetuar uma verificação final do binário após o primeiro ciclo térmico.

  • Nunca use uma chama para verificar fugas; use um detetor de gás combustível ou água com sabão.
  • Mantenha um extintor de incêndio por perto durante a primeira inicialização.

Lista de verificação passo a passo para montagem de conexões AN

  1. Meça e corte a mangueira em esquadria: Enrole a área de corte com fita adesiva e utilize uma lâmina de dentes finos ou um corta-tubos. Inspecione o revestimento interno à procura de rebarbas. Ponto de verificação: o corte deve ser perpendicular ao eixo central da mangueira; um corte enviesado não vedará.
  2. Lubrifique e insira a extremidade da mangueira: Aplique lubrificante de montagem nas roscas e empurre o nipple para dentro da mangueira até ao fundo. Deslize o casquilho sobre a trança. Ponto de verificação: A extremidade da mangueira não deve exigir força extrema para ser inserida; se isso acontecer, a mangueira pode ser demasiado grande ou o corte não está limpo.
  3. Aperte a extremidade da mangueira no encaixe: Enrosque o conector à mão na extremidade da mangueira e, em seguida, use duas chaves para apertar até o encaixe assentar. Não exceda o binário indicado pelo fabricante. Verificação: O espaço entre o encaixe e a extremidade da mangueira deve fechar completamente. Se não fechar, desmonte e inspecione se há rosca cruzada.
  4. Aperte a ligação de acordo com as especificações: Utilize uma chave dinamométrica calibrada e a especificação do fabricante para o tamanho da conexão e o material. Para alumínio 6AN, o binário típico é de 10-12 ft-lbs. Ponto de verificação: se sentir que o encaixe cede ou a chama racha, substitua-o imediatamente.
  5. Teste de pressão e inspeção: Pressurize o sistema e verifique cada junta com um pano de papel seco. Corrija quaisquer fugas antes de conduzir. Ponto de verificação: após um ciclo térmico, reaperte todos os acessórios conforme especificação.

Acessórios e mangueiras que garantem uma montagem sem fugas

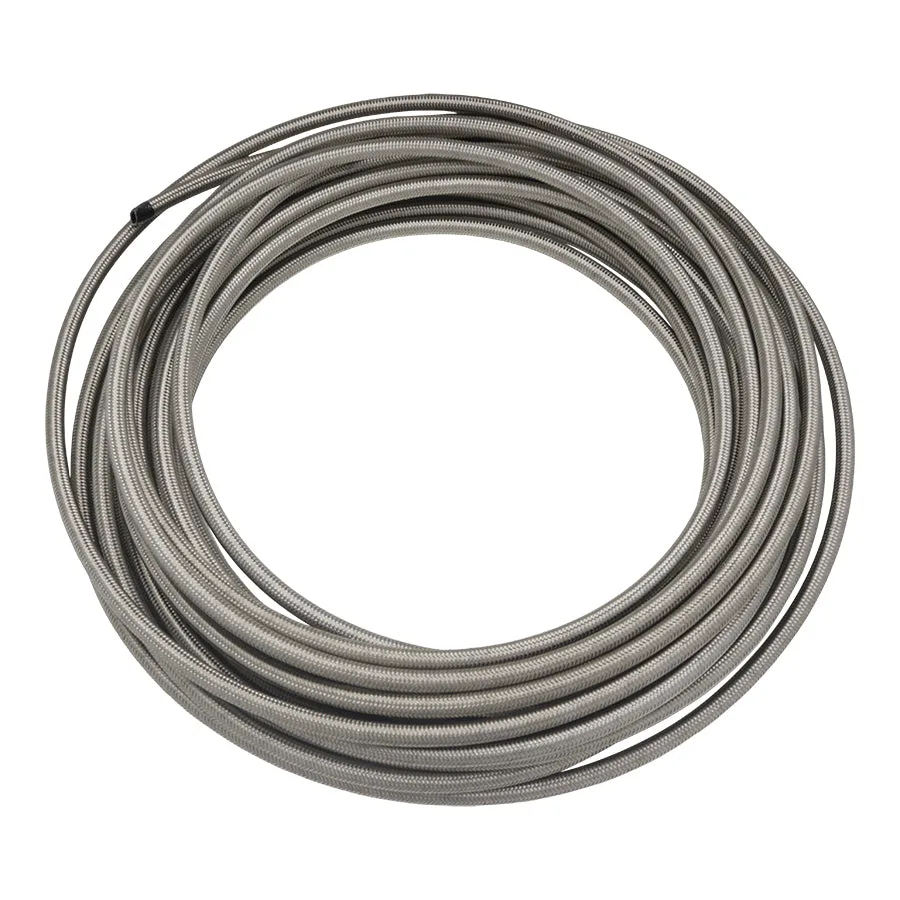

  • 50 ft, 8AN Mangueira de PTFE de dupla trança em aço inoxidável: 8Mangueira de PTFE trançada dupla em aço inoxidável AN, 50 pés A mangueira de PTFE é compatível com todos os combustíveis e resistente a altas temperaturas, tornando-a uma escolha durável para linhas de alimentação e retorno. A trança de aço inoxidável adiciona resistência à abrasão.
  • 90-Graus. 10Terminal de Mangueira CPE Giratório AN ORB: 10Um acessório giratório fêmea ORB com um cotovelo de 90 graus, acabamento em preto fosco anodizado. O design giratório permite posicionar a extremidade da mangueira sem torcê-la, e o cotovelo de 90 graus ajuda a direcionar as linhas em espaços apertados.
  • 10Um bloco Y- ORB: Divide uma única ligação -10 AN ORB em dois caminhos, com acabamento em preto mate anodizado. Útil para dividir uma linha de alimentação para carris de combustível duplos ou um sistema de óxido nitroso, mas adiciona mais dois potenciais pontos de fuga que devem ser apertados e testados.

Os acessórios AN sem fugas dependem de cortes limpos, lubrificação adequada e binário correto. Não tenha pressa, use as ferramentas certas e faça sempre um teste de pressão antes de ir para a estrada. Com estes passos, o seu sistema de combustível será fiável durante anos.
