Resposta rápida

Para construir um power bank USB DIY fiável, combine uma bateria 18650 protegida com uma placa de carregamento USB dupla que suporte entrada Type-C e siga uma sequência de cablagem simples para evitar curtos-circuitos e erros de polaridade.

Porque a placa de carregamento é mais importante que a bateria

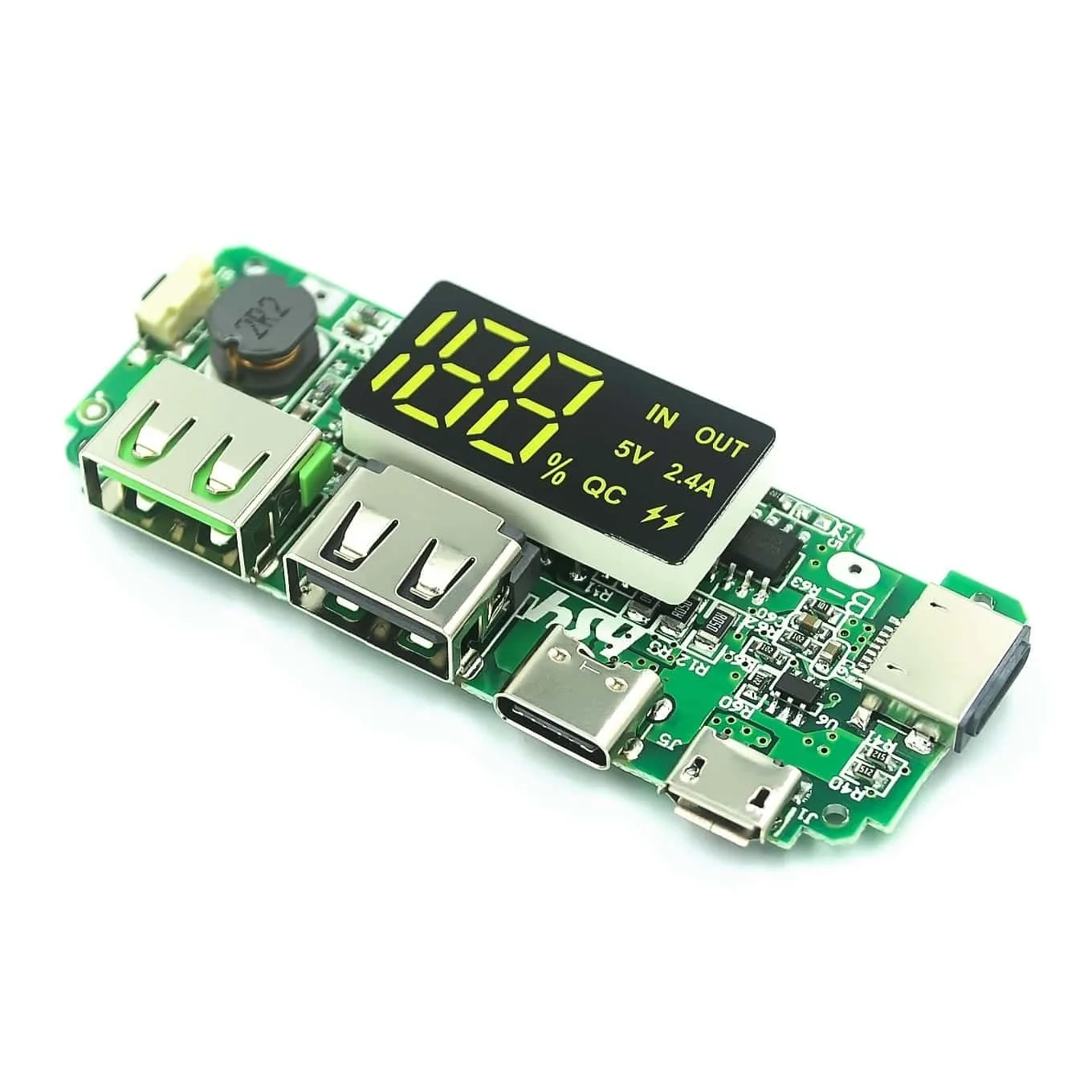

A placa de carregamento é o cérebro do seu power bank. Ela gere o carregamento a partir da entrada USB, eleva a tensão da bateria para 5V para a saída e fornece proteção contra sobrecarga, descarga excessiva e curto-circuito. Uma placa como a Dual USB Charging Board Type-C 5V 2.4A 18650 Battery Power Bank with Protection integra estas funções, pelo que não necessita de um circuito de proteção separado.

A saída USB dupla permite carregar dois dispositivos ao mesmo tempo, mas lembre-se de que a saída total está limitada a 2.4A. Se ligar um tablet e um telemóvel, eles partilharão essa corrente, pelo que o carregamento pode ser mais lento do que com um carregador de parede.

Uma desvantagem: esta placa foi concebida para uma única célula 18650. Se quiser mais capacidade, precisará de uma placa diferente que suporte células em paralelo. Mantenha-se com uma célula para simplicidade e segurança.

Passos de montagem

  1. Reúna os seus componentes: Vai precisar de uma Dual USB Charging Board Type-C 5V 2.4A, uma única bateria 18650 protegida, um suporte para bateria ou fios para soldar, um cabo USB para carregamento e um multímetro para teste. Certifique-se de que a bateria tem um circuito de proteção integrado, pois a proteção da placa não substitui a proteção ao nível da célula. Verifique se o seu 18650 está protegido e tem uma capacidade adequada às suas necessidades.
  2. Ligue a bateria à placa: Solde ou ligue o terminal positivo da bateria ao pad B+ e o terminal negativo ao pad B- na placa. Verifique novamente a polaridade antes de soldar: invertê-la pode danificar a placa ou a bateria. Utilize fios curtos e grossos para minimizar a resistência. Confirme a polaridade com um multímetro antes de aplicar energia.
  3. Teste a saída antes da montagem final: Ligue um cabo USB a uma das portas de saída e conecte um telemóvel ou um multímetro USB. A placa deve fornecer 5V e iniciar o carregamento. Se não houver saída, verifique a tensão da bateria e as ligações. Um erro comum é uma solda fria ou um fio solto. Se a saída estiver ausente, refaça as soldas e verifique novamente a polaridade.
  4. Carregue a power bank via Type-C ou Micro USB: Utilize um carregador USB (adaptador de telemóvel ou porta de PC) para carregar a power bank através da entrada Type-C ou Micro USB. A placa gerirá a corrente de carregamento e parará quando a bateria estiver cheia. Evite usar um carregador rápido que exceda a classificação de entrada da placa, pois pode não carregar mais rápido e pode sobrecarregar a placa. Utilize um carregador padrão de 5V para melhor compatibilidade.
  5. Proteja a montagem com segurança: Coloque a bateria e a placa dentro de um invólucro não condutor ou use tubo termorretrátil à volta da placa. Certifique-se de que nenhuma parte metálica exposta possa causar curto-circuito nos terminais da bateria. Deixe ventilação se esperar uso intenso e fixe os fios para que não rocem em arestas afiadas. Faça uma inspeção visual final para verificar soldas expostas ou fios soltos.

Factos do produto

  • Placa de carregamento dupla USB Type-C 5V 2.4A 18650 Power Bank com proteção de bateria: Placa de carregamento de bateria dupla USB Type-C Micro USB 5V 2.4A 18650 Power Bank móvel Esta placa oferece opções de entrada Type-C e Micro USB, para que possa carregar a sua power bank com o cabo que já tem, e as suas saídas USB duplas permitem alimentar dois dispositivos ao mesmo tempo.
