快速解答

要使用 Arduino 設定 ESP-01，請將其連接到 3.3V 電源，在 TX 線上使用分壓器，並透過序列埠 AT 指令進行通訊。

為什麼 ESP-01 需要特別注意電壓

ESP-01 模組使用 3.3V 邏輯電壓，但大多數 Arduino 開發板的序列埠接腳輸出 5V。直接連接可能會損壞 ESP-01。在從 Arduino 到 ESP-01 的 TX 線上使用簡單的分壓器即可解決此問題。

電源也很關鍵：ESP-01 在 WiFi 傳輸期間最高可消耗 300 mA。Arduino 開發板上的 3.3V 穩壓器可能無法提供足夠電流，因此請使用單獨的 3.3V 電源。

使用 AT 指令可以做的事

連接完成後，ESP-01 會以 115200 鮑率的序列埠接收 AT 指令。您可以加入 WiFi 網路、發出 HTTP 請求，並從世界各地的伺服器取得資料。這能將任何 Arduino 專案變成連線裝置。

逐步 ESP-01 設定

  1. 步驟 1：連接電源與接地： 將 ESP-01 的 VCC 和 CH_PD（或 EN）接腳連接到可提供 300 mA 的 3.3V 電源。將 GND 連接到共同接地。如果 Arduino 的 3.3V 接腳消耗超過 150 mA，請勿使用。 使用單獨的 3.3V 穩壓器或模組比依賴 Arduino 的內建穩壓器更安全。
  2. 步驟 2：使用電壓位準轉換連接序列線： 透過分壓器（例如 1kΩ 串聯 + 2.2kΩ 接地）將 Arduino TX 連接到 ESP-01 RX。將 Arduino RX 直接連接到 ESP-01 TX（3.3V 對 Arduino 輸入是安全的）。 省略分壓器可能會永久損壞 ESP-01 的 RX 接腳。
  3. 步驟 3：設定正確的鮑率並測試： 以 115200 鮑率（同時 NL 和 CR）開啟 Arduino 序列埠監控。輸入 AT 並按下 Enter。模組應回覆 OK。如果看到亂碼，請檢查鮑率或接線。 預設鮑率為 115200；某些模組在韌體變更後可能使用 9600。
  4. 步驟 4：連接到 WiFi 網路： 發送 AT+CWJAP="SSID","password"（將 SSID 和 password 替換為您的網路憑證）。等待 WIFI CONNECTED 和 WIFI GOT IP。使用 AT+CIFSR 查看分配的 IP。 該模組僅支援 2.4 GHz 網路。它無法連接到僅 5 GHz 的網路。
  5. 步驟 5：從伺服器取得資料： 發送 AT+CIPSTART="TCP","example.com",80，然後發送 AT+CIPSEND= 並輸入 GET 請求。模組將回傳伺服器回應。 保持請求簡短；模組記憶體有限（約 50 KB 可用）。

產品資訊

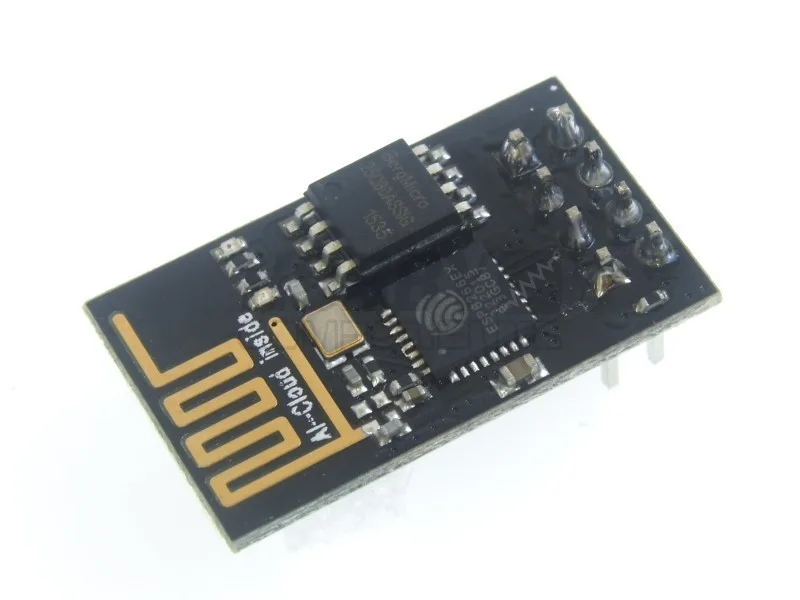

  • ESP-01（ESP8266）無線 WiFi 收發器: 此模組可讓任何微控制器連接到 802.11b/g/n 無線網路。它讓您的 Arduino 專案能夠透過 WiFi 從任何地方的伺服器請求資料，非常適合物聯網應用。

    ESP-01 (ESP8266) wireless WIFI transceiver

    ESP-01（ESP8266）無線 WiFi 收發器
