إجابة سريعة

بالنسبة لمصباح LED أخضر قياسي 3 مم يعمل على دبوس 5 فولت في Arduino، استخدم مقاومة 220 أوم. يمنح ذلك تيارًا أماميًا يبلغ حوالي 10 مللي أمبير، وهو ساطع بما يكفي للإشارة ويقع ضمن النطاق الآمن لمصباح LED. تعتمد القيمة الدقيقة على الجهد الأمامي لمصباح LED وجهد الإمداد الخاص بك.

لماذا المقاومة ضرورية

مصباح LED هو جهاز يعمل بالتيار. إذا قمت بتوصيله مباشرة بدبوس إخراج Arduino بدون مقاومة، فسوف يسحب مصباح LED أكبر قدر من التيار يمكن للدبوس توفيره، وغالبًا ما يتجاوز الحد الأقصى المقدر له مما يؤدي إلى تدمير مصباح LED أو الدبوس. تعمل المقاومة المحددة للتيار على ضبط التيار عند مستوى آمن، مما يحمي كلاً من مصباح LED والمتحكم الدقيق.

معادلة حساب المقاومة

استخدم قانون أوم: R = (Vsupply - Vforward) / Iforward. بالنسبة لمصباح LED أخضر 3 مم، يبلغ الجهد الأمامي النموذجي حوالي 2.0 فولت والتيار الأمامي المطلوب هو 10 مللي أمبير (0.01 أمبير). مع مصدر طاقة Arduino بجهد 5 فولت، يكون الحساب (5 - 2) / 0.01 = 300 أوم. تعطي مقاومة قياسية 220 أوم تيارًا أعلى قليلاً (حوالي 13.6 مللي أمبير)، وهو لا يزال آمنًا لمعظم مصابيح LED مقاس 3 مم والمقدرة بـ 20 مللي أمبير.

اختيار قيمة المقاومة الصحيحة

تعتمد قيمة المقاومة الدقيقة على الجهد الأمامي لمصباح LED والسطوع المطلوب. بالنسبة لمصباح LED أخضر 3 مم على جهد 5 فولت، تعمل القيم بين 150 أوم و330 أوم بشكل جيد. القيم المنخفضة (مثل 150 أوم) تعطي تيارًا أكبر وضوءًا أكثر سطوعًا، بينما القيم الأعلى (مثل 330 أوم) تقلل التيار للحصول على إشارة خافتة. تحقق دائمًا من ورقة بيانات مصباح LED لمعرفة الحد الأقصى للتيار الأمامي.

خطوة بخطوة: حساب وتوصيل مقاومة مصباح LED الخاص بك

  1. تحديد الجهد الأمامي لمصباح LED: ابحث عن الجهد الأمامي (Vf) لمصباح LED الخاص بك 3 مم. بالنسبة لمصباح LED أخضر نموذجي، يبلغ Vf حوالي 2.0 فولت. إذا لم يكن لديك ورقة بيانات، افترض 2.0 فولت للأخضر، و1.8 فولت للأحمر، و3.0 فولت للأزرق أو الأبيض. خطأ شائع: استخدام Vf خاطئ سيعطي قيمة مقاومة غير صحيحة. عند الشك، قم بالقياس باستخدام مقياس متعدد.
  2. اختيار التيار الأمامي المطلوب: قرر مدى سطوع مصباح LED الذي تريده. للاستخدام كمؤشر، 10 مللي أمبير هو النموذجي. للحصول على أقصى سطوع، استخدم الحد الأقصى المقدر لمصباح LED (غالبًا 20 مللي أمبير لمصابيح LED مقاس 3 مم). لا تتجاوز الحد الأقصى أبدًا. نقطة تفتيش: إذا كان مصباح LED خافتًا جدًا عند 10 مللي أمبير، جرب 15 مللي أمبير. إذا كان ساطعًا جدًا، قلل إلى 5 مللي أمبير. ابق دائمًا أقل من الحد الأقصى.
  3. تطبيق قانون أوم: استخدم المعادلة R = (Vsupply - Vf) / I. بالنسبة لـ Arduino بجهد 5 فولت، ومصباح LED أخضر بجهد 2.0 فولت، وتيار 10 مللي أمبير: R = (5 - 2) / 0.01 = 300 أوم. اختر أقرب قيمة مقاومة قياسية (على سبيل المثال، 330 أوم أو 220 أوم). خطأ شائع: نسيان تحويل المللي أمبير إلى أمبير. 10 مللي أمبير = 0.01 أمبير. استخدام 10 بدلاً من 0.01 سيعطي نتيجة خاطئة تمامًا.
  4. اختيار وتوصيل المقاومة: اختر مقاومة من مجموعتك (على سبيل المثال، مقاومة 220 أوم أو 330 أوم بقدرة 1/4 واط). قم بتوصيل أحد طرفيها بدبوس الإخراج في Arduino والطرف الآخر بأنود مصباح LED (الساق الطويلة). قم بتوصيل كاثود مصباح LED (الساق القصيرة) بـ GND. نقطة تفتيش: تأكد من أن المقاومة موجودة بين الدبوس ومصباح LED، وليس بعد مصباح LED. الترتيب لا يغير التيار، لكنها عادة جيدة.
  5. الاختبار والتحقق: قم بتحميل رسم بسيط للوميض إلى Arduino. يجب أن يضيء مصباح LED بالسطوع الذي اخترته. إذا لم يضيء، تحقق من القطبية والتوصيلات. إذا كان خافتًا جدًا أو ساطعًا جدًا، اضبط قيمة المقاومة. خطأ شائع: عكس قطبية مصباح LED. يجب أن يتصل الأنود بجانب المقاومة، والكاثود بـ GND. إذا كنت غير متأكد، فإن الساق الأطول هي عادة الأنود.

المنتجات الموصى بها

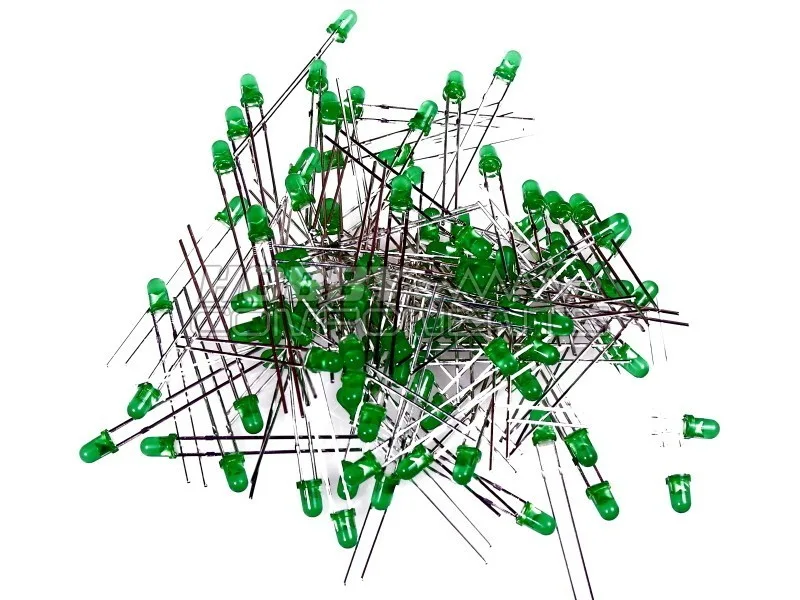

  • مصابيح LED خضراء 3 مم (عبوة من 100): مصباح LED قياسي عالي الجودة مقاس 3 مم في عبوة ملونة. مناسب لمؤشرات الطاقة والحالة، والإضاءة الخلفية، وشاشات العرض، إلخ. يتم توفيره في أكياس بكمية 100. وجود عبوة من 100 مصباح LED أخضر يعني أنه يمكنك إنشاء نماذج أولية لمشاريع متعددة دون إعادة الطلب. الحجم 3 مم يناسب اللوح التجريبية وألواح الثقوب القياسية.

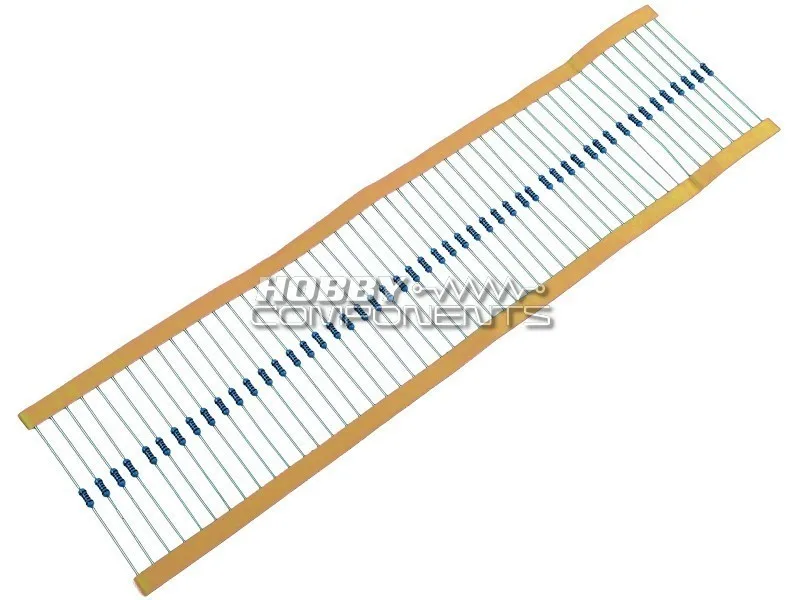

  • مقاومات 1/4 واط بنهايات سلكية - اختر القيمة والكمية: هذه المقاومات بنهايات سلكية بقدرة 1/4 واط متوفرة بمجموعة متنوعة من القيم وتباع بشكل فردي. مثالية لمشاريع الإلكترونيات الهواة، تتميز كل مقاومة بأسلاك توصيل لسهولة التركيب عبر الثقوب. يمكنك شراء قيم المقاومة التي تحتاجها بالضبط لدائرة مصباح LED الخاصة بك، وتصنيف 1/4 واط أكثر من كافٍ لتيارات LED النموذجية. تجعل الأسلاك التوصيلية عملية اللحام أو التوصيل على اللوح التجريبية بسيطة.
