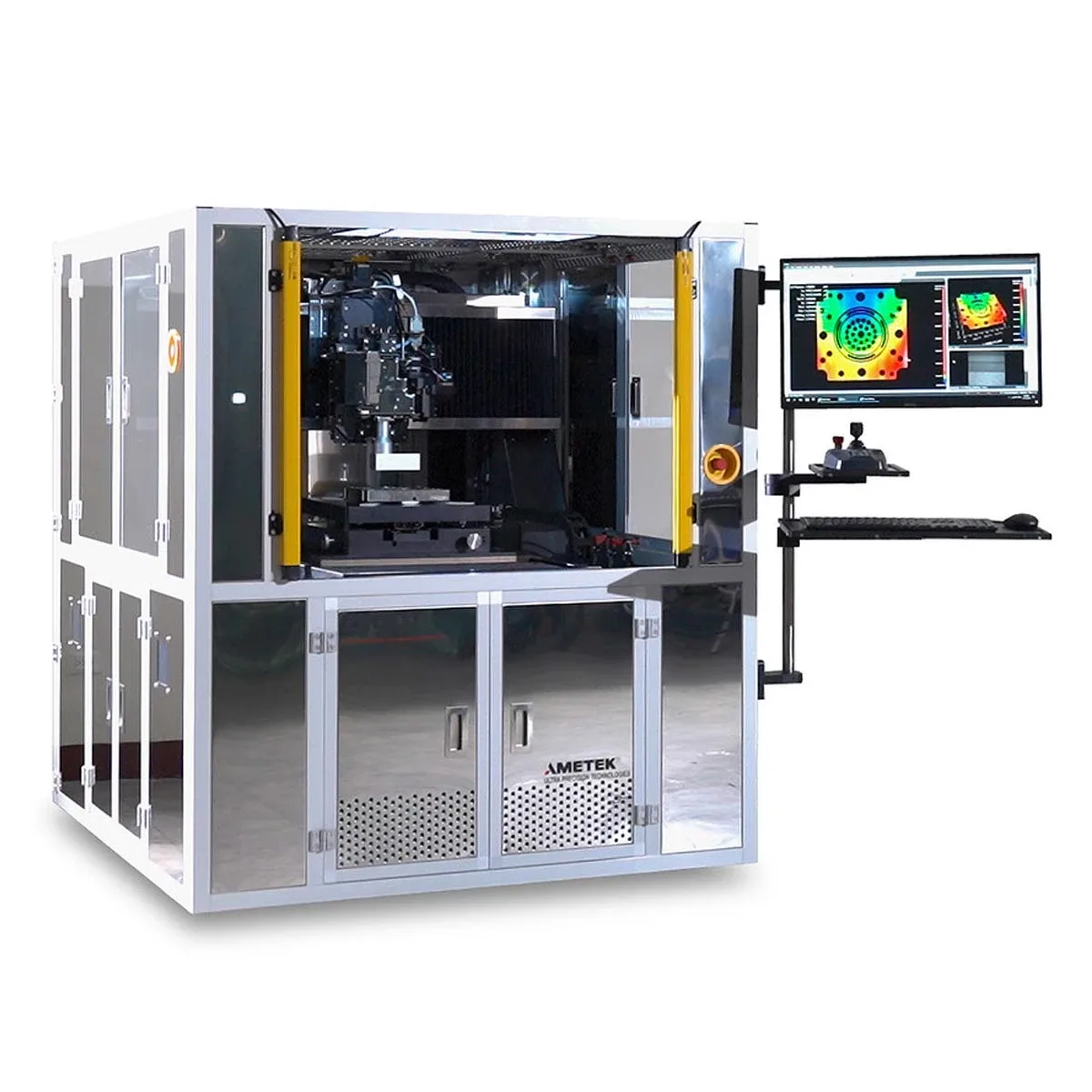

مقارنة خيارات الغلاف لجهاز NexView 650 البصري

إجابة سريعة

للمختبرات التي تحتاج إلى أقصى حماية من الاهتزازات وإزاحة تلقائية للمحور Z، اختر الطراز ذا الغلاف الكامل NexView 650. أما للمنشآت التي تتطلب تحميل الأجزاء الكبيرة بواسطة الرافعة، فإن النسخة ذات الغلاف النصفي توفر هذا الوصول مع مقايضة في العزل والإزاحة التلقائية للمحور Z.

لماذا يعتبر تصميم الغلاف مهمًا؟

يأتي جهاز قياس الملامح البصرية NexView 650 بنسختين من الغلاف: غلاف كامل وغلاف نصفي. يؤثر الاختيار على استقرار القياس، وطريقة تحميل الأجزاء، وقدرات الأتمتة.

تشترك النسختان في المكونات الأساسية لجهاز قياس الملامح البصري: مستشعر 1.9 ميجابكسل، وعزل اهتزازات مدمج، وإلكترونيات وشاشة عرض، ومرحلة XY مشفرة بمدى حركة 650 × 650 مم. كما يعملان ببرنامج Mx مع ميزتي Part Finder وSmart Setup. ما يختلف هو كيفية تعامل النظام مع الأجزاء الكبيرة أو الثقيلة ومدى عزله عن اهتزازات الأرضية.

المقايضة: عزل الاهتزازات مقابل الوصول بالرافعة

صُمم الطراز ذو الغلاف الكامل (المنتج 1713252) لسير العمل المخبري القياسي حيث يتم تحميل الأجزاء يدويًا أو باستخدام طاولة رفع. يعمل الغلاف الكامل على زيادة فعالية عزل الاهتزازات المدمج، مما يقلل من انحراف القياس الناتج عن الاهتزازات المحيطة. كما يتضمن مرحلة Z تلقائية بمدى حركة 150 مم، مما يتيح قياسات متعددة الارتفاعات دون تعديلات يدوية.

يزيل الطراز ذو الغلاف النصفي (المنتج 1713253) الجزء العلوي من الغلاف للسماح بالتحميل بالرافعة. هذا ضروري للأجزاء الكبيرة جدًا أو الثقيلة أو غير المنتظمة التي لا يمكن وضعها يدويًا. ومع ذلك، فإن الغلاف النصفي يؤثر بطبيعته على أداء عزل الاهتزازات، ولا يتضمن مرحلة Z التلقائية. يجب تعديل المحور Z يدويًا.

مقايضات غلاف NexView 650

• الغلاف الكامل: اختر هذا للمختبرات ذات الوصول القياسي للأجزاء. تحصل على أقصى عزل للاهتزازات ومرحلة Z تلقائية بمدى حركة 150 مم لقياسات متعددة الارتفاعات قابلة للبرمجة. يظل مستشعر 1.9 ميجابكسل ومرحلة XY المشفرة كما هما. الأفضل للقياس الآلي عالي الإنتاجية حيث يسمح حجم الأجزاء بالتحميل اليدوي.
• الغلاف النصفي: اختر هذا عندما يجب تحميل الأجزاء بواسطة الرافعة. يزيل الغلاف النصفي الغطاء العلوي، لكن هذه المقايضة تلغي مرحلة Z التلقائية وتقلل من فعالية عزل الاهتزازات. مرحلة XY والمستشعر متطابقان. ضروري للأجزاء الكبيرة أو الثقيلة التي تتطلب رفعًا علويًا.
• اعتبار التكلفة: استنادًا إلى أسعار الكتالوج، فإن الطراز ذا الغلاف النصفي له سعر قائمة أعلى (USD 4,684,540.32 مقابل USD 3,968,846.66) على الرغم من انخفاض مواصفاته في الأتمتة والعزل. يعكس هذا التصميم المتخصص للتحميل بالرافعة. السعر الأعلى لا يعني قدرة أعلى في جميع المجالات؛ قم بتقييم احتياجات التحميل أولاً.

المواصفات الرئيسية في لمحة

• جهاز قياس الملامح البصري NexView 650 مع غلاف كامل: غلاف كامل مع مرحلة Z تلقائية بمدى حركة 150 مم يتيح المسح الضوئي للارتفاع بدون استخدام اليدين وعزلًا أفضل للاهتزازات لقياسات عالية الدقة.



  جهاز قياس الملامح البصري NexView 650 مع غلاف كامل

• جهاز قياس الملامح البصري NexView 650 مع غلاف نصفي: غلاف نصفي للتحميل بالرافعة؛ لا توجد مرحلة Z تلقائية مدرجة يستوعب الأجزاء التي تتطلب رفعًا علويًا ولكنه يتطلب تعديلًا يدويًا للمحور Z وقد يكون أكثر حساسية للاهتزازات قليلاً.

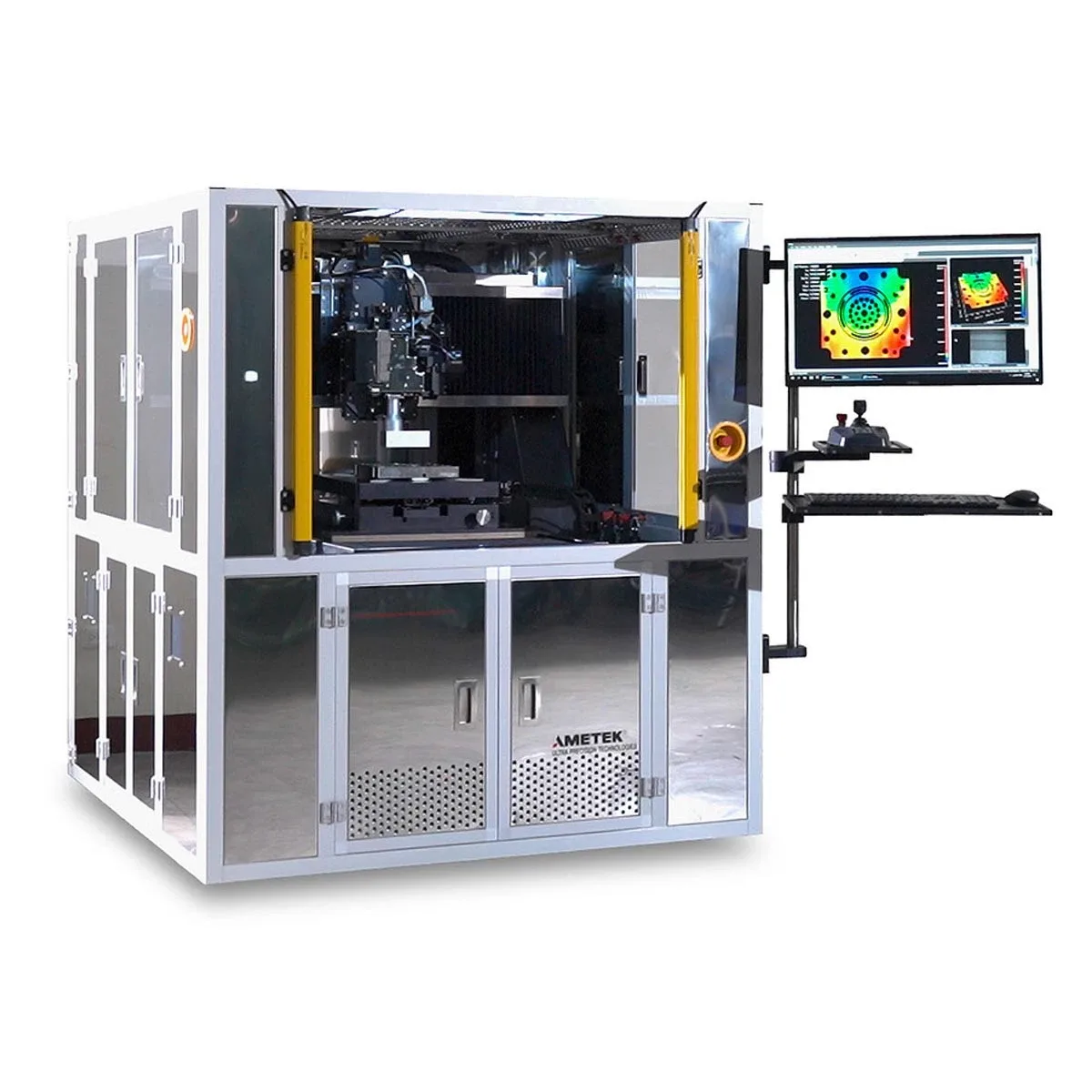

  جهاز قياس الملامح البصري NexView 650 مع غلاف نصفي

أي غلاف يناسب سير عملك؟

مثالي لـ

• المختبرات ذات الأحجام القياسية للأجزاء التي يمكن تحميلها يدويًا أو باستخدام طاولة رفع
• العمليات التي تتطلب قياسات Z تلقائية وأقصى عزل للاهتزازات

غير موصى به لـ

• أي منشأة يجب أن تحمل الأجزاء بانتظام بواسطة الرافعة—الغلاف النصفي إلزامي
• المشترون الحساسون للميزانية الذين قد يبالغون في الإنفاق على الغلاف النصفي معتقدين أنه ترقية
