إجابة سريعة
انحراف قياس جهاز قياس التداخل يأتي دائمًا تقريبًا من أحد ثلاثة مصادر: الاهتزاز الأرضي أو الصوتي، أو التمدد الحراري للجزء أو المنصة، أو عدم استقرار مصدر الليزر. ابدأ بتسجيل الانحراف باستخدام مرجع ثابت لفصل الاهتزاز عن التأثيرات الحرارية. إذا كان الانحراف تدريجيًا واتجاهيًا، فاشتبه في السبب الحراري؛ وإذا كان سريعًا ومتقطعًا، فاشتبه في الاهتزاز. صحّح السبب الرئيسي قبل تعديل البرنامج.
افصل الاهتزاز عن الانحراف الحراري في غضون 10 دقائق
ضع سطحًا مرجعيًا ثابتًا في شعاع الاختبار وسجّل خرائط الطور كل 30 ثانية لمدة 10 دقيقة دون لمس الإعداد. يشير التغير التدريجي والرتيب في الإزاحة أو الميل إلى الانحراف الحراري. أما التقلبات السريعة والعشوائية في تباين الأهداب أو ضوضاء الطور فتشير إلى الاهتزاز أو اضطراب الهواء. إذا ظهر كلاهما، فعليك إصلاح الاهتزاز أولاً لأنه يخفي الاتجاهات الحرارية ويجعل التعديلات اللاحقة غير موثوقة.
أصلح الاهتزاز قبل ملاحقة الانحراف الحراري
تتطلب طاولات العزل من الاهتزاز أرضية صلبة ومستوية وعوازل منفوخة أو مضبوطة بشكل صحيح. تحقق من أن الطاولة لا تلامس الجدران أو الكابلات أو المعدات القريبة. يمكن أن تنتقل الضوضاء الصوتية من فتحات التكييف أو المضخات إلى جهاز قياس التداخل؛ انقل الاختبار بعيدًا عن تدفق الهواء المباشر أو أضف غلافًا بسيطًا. إذا كان المبنى يشهد حركة مرور كثيفة أو آلات قريبة، فقد لا تكفي الطاولة السلبية ويصبح نظام العزل النشط هو الخيار العملي.
تحكم في الانحراف الحراري عند الجزء، وليس فقط في الغرفة
غالبًا ما تأتي مشاكل الانحراف الحراري في قياس التداخل من تمدد الجزء أو التركيبة بشكل أسرع من استقرار الغرفة. اترك الجزء يتأقلم مع درجة حرارة الغرفة لمدة ساعة على الأقل لكل بوصة من السماكة قبل القياس. تجنب وضع جهاز قياس التداخل بالقرب من النوافذ أو السخانات أو الأبواب. إذا كانت درجة حرارة الغرفة تتأرجح أكثر من 1 درجة مئوية في الساعة، أضف غلافًا محليًا أو انقل الاختبار إلى منطقة أكثر استقرارًا. للأعمال عالية الدقة، يكون الغلاف المتحكم في درجة الحرارة أكثر فعالية من تعديل البرنامج.
افحص المصدر وإعدادات الالتقاط
يمكن أن يبدو الليزر أو وحدة التحكم غير المستقرين كانحراف بيئي. إذا استمر الانحراف بعد إصلاحات الاهتزاز والحرارة، تحقق من وقت إحماء الليزر وابحث عن مؤشرات الخطأ في وحدة التحكم. تدعم بعض أجهزة قياس التداخل أوضاع التقاط مقاومة للاهتزاز مثل QPSI، والتي يمكن أن تقلل الحساسية للاهتزازات الصغيرة. إذا كان نظامك يوفر ذلك، ففعّله وقارن النتائج. إذا كان المصدر نفسه معطلاً، فلن يؤدي أي قدر من التحكم البيئي إلى استقرار القراءات.
متى تتوقف عن التعديل وتستدعي خدمة الصيانة
إذا كنت قد عزلت جهاز قياس التداخل عن الاهتزاز، وثبّت درجة حرارة الغرفة، وتأكدت من أن المصدر قد تم إحماؤه وخالٍ من الأخطاء، ولكن الانحراف ما زال أعلى من التسامح المسموح، فالمشكلة على الأرجح داخلية. الاستمرار في تعديل الإعداد يضيع الوقت وقد يُدخل أخطاء جديدة. عند هذه النقطة، توقف واتصل بخدمة الصيانة أو فكر فيما إذا كان جهاز قياس التداخل نفسه يحتاج إلى إصلاح أو استبدال.
قائمة فحص تشخيص الانحراف
- العرض: تغير تدريجي واتجاهي في الطور: السبب المحتمل: التمدد الحراري للجزء أو التركيبة أو المنصة. الإجراء التصحيحي: قم بتمديد وقت التأقلم الحراري، وابتعد عن مصادر الحرارة، وأضف غلافًا محليًا إذا كان استقرار الغرفة ضعيفًا. إذا توقف الانحراف بعد الاستقرار الحراري، فلا حاجة لخدمة الصيانة.
- العرض: تقلبات سريعة وعشوائية في تباين الأهداب: السبب المحتمل: اهتزاز من الأرضية أو المعدات القريبة أو الضوضاء الصوتية. الإجراء التصحيحي: تحقق من ضغط العوازل، وأزل شد الكابلات، وانقل بعيدًا عن فتحات التهوية أو المضخات، وفكر في العزل النشط إذا كان العزل السلبي غير كافٍ. إذا تعذر تقليل الاهتزاز إلى ما دون التسامح المسموح، فقد يكون نظام العزل النشط مطلوبًا.
- العرض: استمرار الانحراف بعد الإصلاحات البيئية: السبب المحتمل: عدم استقرار مصدر الليزر أو وحدة التحكم. الإجراء التصحيحي: تحقق من وقت الإحماء، وابحث عن أخطاء وحدة التحكم، واختبر بمصدر مستقر معروف إذا كان متاحًا. إذا كان المصدر معطلًا، فاستبدله. إذا كان المصدر سليمًا ولكن الانحراف استمر، فقد يحتاج جهاز قياس التداخل إلى صيانة داخلية. توقف عن التعديل واتصل بالدعم.
منتجات Zygo ذات الصلة لاستكشاف أخطاء الانحراف وإصلاحها

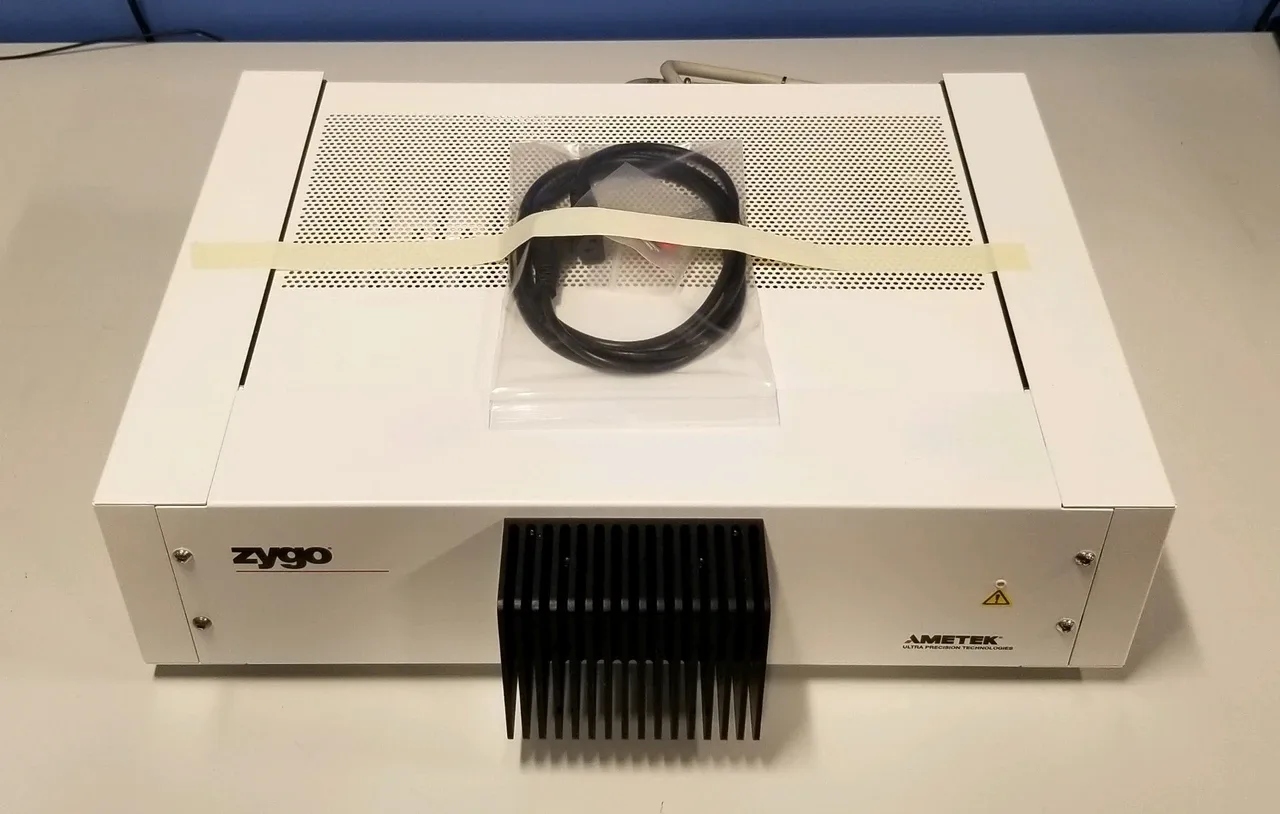

- ليزر ووحدة تحكم Verifire MST: تم إدراج ليزر ووحدة تحكم ZYGO Verifire MST ضمن قطع الغيار برمز SKU 6500-0714-01. يشير الوصف إلى ليزر ووحدة تحكم وتجميعة ليزر Toptica. إذا كان عدم استقرار المصدر هو السبب، يمكن لليزر ووحدة التحكم البديلين استعادة الإخراج المستقر دون استبدال جهاز قياس التداخل بالكامل.

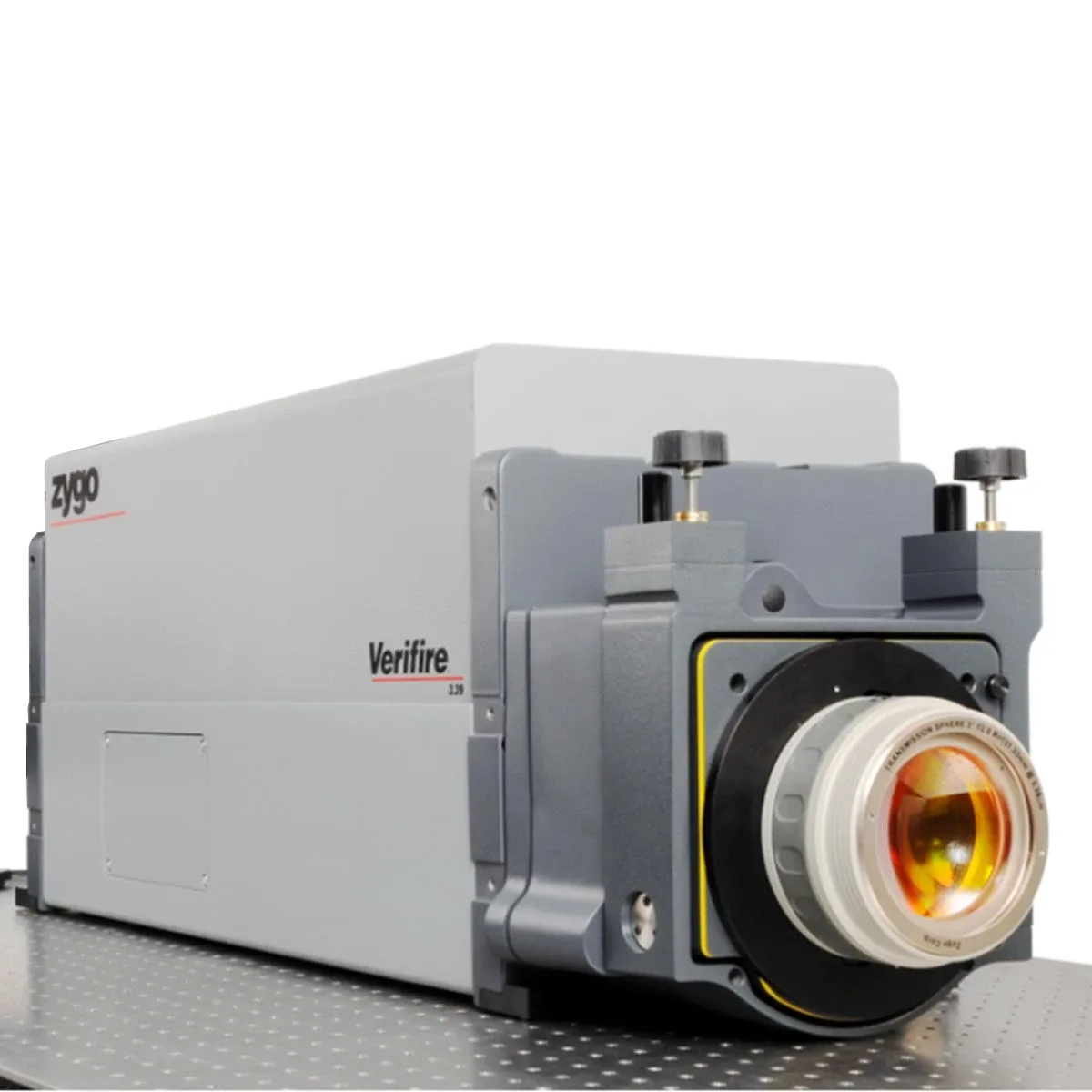

- جهاز قياس تداخل Verifire 3.39 ميكرومتر: يتضمن جهاز قياس تداخل Verifire 3.39 ميكرومتر مستشعر 640 × 512 بكسل، وتقريبًا آليًا 1X و2X، وليزر HeNe بطول موجي 3.39 ميكرومتر، وبرنامج PMR وMx، والتقاط QPSI المقاوم للاهتزاز. يمكن أن يقلل التقاط QPSI من الحساسية للاهتزاز، مما يساعد عندما لا يمكنك القضاء تمامًا على الضوضاء الأرضية أو الصوتية.

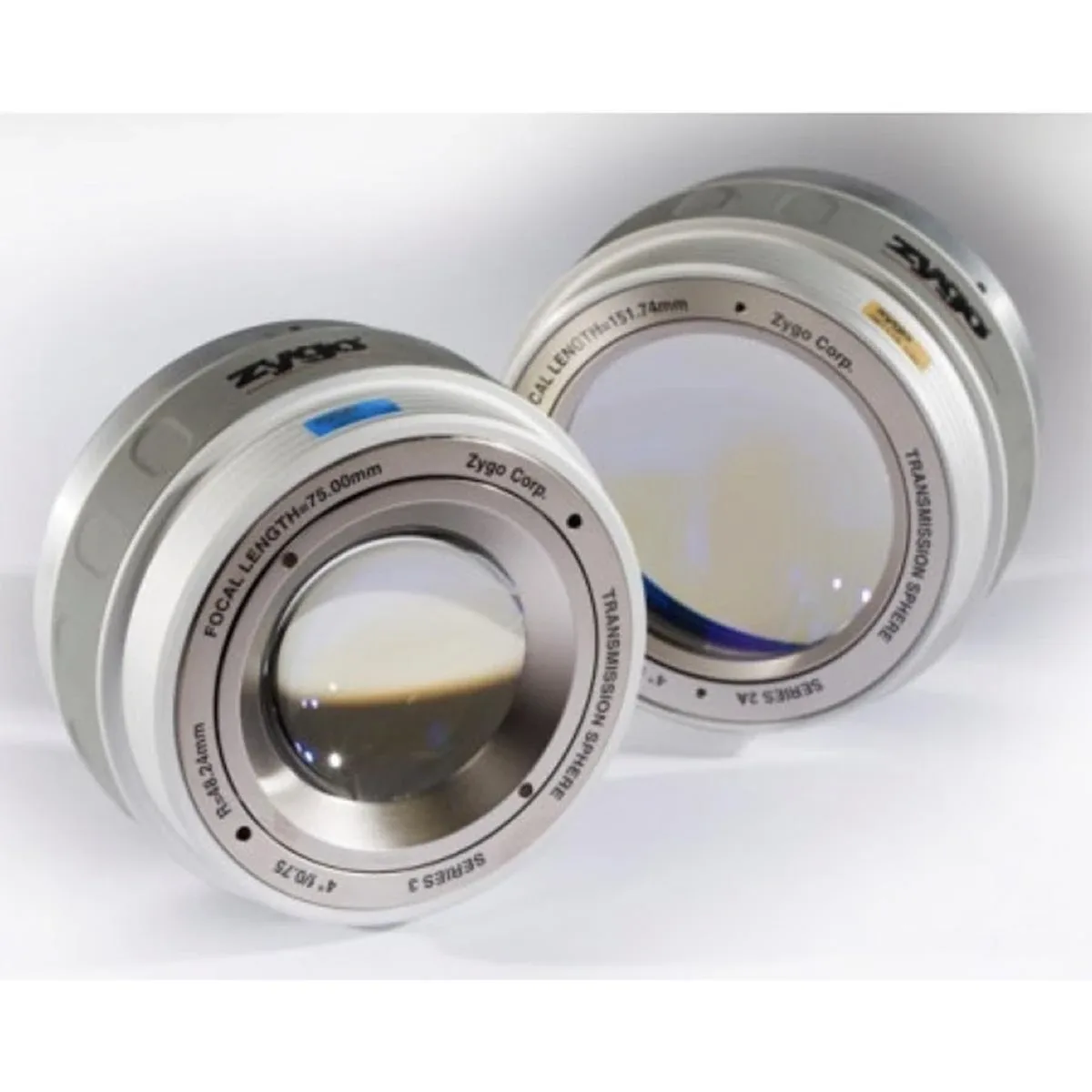

- كرة نقل F/3.3 - كرة فائقة 4" - موجة 1/40 (15.8 نانومتر) PVr.: كرة نقل ZYGO F/3.3 هي ملحق بصري بقطر 4 بوصة، وموجة 1/40 (15.8 نانومتر) PVr برمز SKU 6024-0399-15. كرة مرجعية عالية الجودة مثل هذه تقلل من عدم اليقين في القياس، مما يسهل التمييز بين الانحراف الحقيقي والقطع الأثرية الناتجة عن مرجع متدهور.
