Hurtigt svar

Et SMS RGB-bypass erstatter konsollens støjende originale videoforstærker med et rent RGB-kort, hvilket giver dig skarpere kanter og renere farver på et CRT eller en upscaler. Arbejdet er moderat: du skal have grundlæggende loddefærdigheder, det rigtige kort eller sæt og tålmodighed til at kontrollere hver forbindelse, før du lukker kabinettet. Hvis du allerede ejer et sæt, klarer Powr Up Gamings SMS RGB Bypass Install-service kortarbejdet for dig.

Hvad et RGB-bypass rent faktisk gør for din Master System

Sega Master System udsender RGB naturligt, men det originale videokredsløb tilføjer støj, blødhed og nogle gange farveblødning. Et bypass-kort opsamler de rå RGB-signaler og sender dem gennem en renere forstærker, så din skærm modtager et stærkere og mindre forvrænget signal. Resultatet er skarpere tekst, strammere pixelkanter og mere præcise farver, især på et godt CRT eller en kvalitets-upscaler. Det er ikke en opløsningsopgradering; det er en signaloprydning. Hvis dit nuværende billede ser udvasket ud eller har gitterstøj, er et bypass den rigtige løsning. Hvis du er tilfreds med komposit på et lille CRT, kan forskellen være subtil.

Vælg det rigtige kort eller sæt, før du åbner konsollen

Master System-revisioner varierer, og ikke alle bypass-kort passer til alle bundkort. Tjek først din konsolmodel og bundkortrevision. Nogle sæt inkluderer et præbygget forstærkerkort og ledninger; andre kræver, at du selv leverer komponenter. Powr Up Gaming tilbyder en SMS RGB Bypass Install-service med to muligheder: installation med et kundeleveret sæt eller ingen installation. Det betyder, at du kan købe servicen og sende dit sæt, eller bare købe servicen, hvis du allerede har kortet. Produktet N64 RGB Mod Options viser en lignende model med kundeleveret sæt til Nintendo 64, hvilket er nyttigt, hvis du sammenligner, hvordan disse tjenester fungerer på tværs af konsoller.

Værktøj og forberedelse, der sparer dig for en reparation

Du skal bruge en loddepistol med en fin spids, flusmiddel, blyholdig eller blyfri loddetin, aflodningsfletning eller en pumpe, multimeter, isopropylalkohol og en måde at teste konsollen på før genmontering. Tag billeder af bundkortet, før du rører ved noget. Afled dig selv og arbejd på en jordet måtte, hvis muligt. Den mest almindelige fejl er at forhaste adskillelsen og knække en plastikclips eller trække et båndkabel. En anden er at glemme at notere, hvilken ledning der går hvor. Mærk ledninger med tape eller tag tydelige billeder på hvert trin.

Trin-for-trin installation af SMS RGB-bypass

  1. 1. Åbn konsollen og dokumenter alt: Fjern skruerne, og løft forsigtigt den øverste skal. Tag billeder af bundkortet, ledningsføringen og eventuel afskærmning, før du afbryder noget. Almindelig fejl: at tvinge skallen fra hinanden og knække et skruebeslag. Kontrolpunkt: alle skruer er gjort rede for, og ingen clips er knækket. Hvis en skrue sidder fast, stop og brug den korrekte skruetrækkerstørrelse i stedet for at strippe hovedet.
  2. 2. Find videoenkoderen og det originale forstærkerkredsløb: Find videoenkoderchippen og komponenterne, der forsyner AV-stikket. Du vil opsamle RGB, synk og jord fra specifikke punkter. Almindelig fejl: at antage, at alle Master System-revisioner deler samme layout. Kontrolpunkt: bekræft din bundkortrevision i forhold til dit sæts instruktioner, før du lodder. Hvis dit sæt ikke nævner din revision, spørg sælgeren eller find en revisionsspecifik guide, før du fortsætter.
  3. 3. Fjern eller omgå den originale videoforstærker: Afhængigt af dit bundkort skal du muligvis løfte eller fjerne et par modstande eller kondensatorer for at isolere den originale forstærker. Brug aflodningsfletning og lav varme for at undgå at løfte loddeøer. Almindelig fejl: overophedning af loddeøen og trække den af bundkortet. Kontrolpunkt: bypass-punkterne er rene, og der er ingen loddebroer. Hvis en loddeø løftes, stop og reparer sporet, før du fortsætter; bro ikke til et nærliggende punkt som en genvej.
  4. 4. Tilslut RGB-kortet til konsollen: Lod RGB-, synk- og jordledningerne fra kortet til de korrekte punkter. Hold ledningerne korte, og før dem væk fra strømledninger. Almindelig fejl: at bytte om på R og B eller bruge en fælles jord, der introducerer støj. Kontrolpunkt: brug et multimeter til at bekræfte kontinuitet og kontrollere for kortslutninger mellem tilstødende ben. Dobbelttjek ledningsrækkefølgen i forhold til dit sæts diagram; en byttet kanal er den mest almindelige årsag til forkerte farver.
  5. 5. Test før genmontering: Tilslut konsollen til en skærm, og tænd den med skallen stadig åben. Se efter et stabilt billede, korrekte farver og ingen rulning eller gitterstøj. Almindelig fejl: at lukke konsollen før test og derefter skulle åbne den igen. Kontrolpunkt: hvis billedet er mørkt eller mangler en farve, sluk for strømmen, og kontroller dine lodninger og ledningsrækkefølge igen. Hvis billedet er perfekt, fortsæt til genmontering. Hvis ikke, ret problemet nu, mens bundkortet er tilgængeligt.
  6. 6. Saml og foretag en endelig kontrol: Læg ledninger væk fra bevægelige dele og skruehuller, og luk derefter skallen. Stram ikke skruerne for meget. Almindelig fejl: at klemme en ledning mellem skallens halvdele. Kontrolpunkt: tænd igen efter genmontering for at bekræfte, at intet har flyttet sig. Hvis billedet ændrede sig efter lukning, åbn igen og inspicér for en klemt eller afbrudt ledning.

Produkter, der passer til denne installation

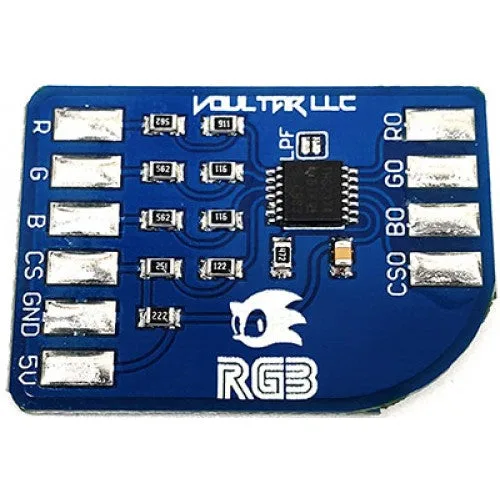

  • SMS RGB Bypass Install: Dette er en skjult produktfortegnelse, der bruges med applikationen Product Options. Den er ikke beregnet til direkte køb. Tjenesten inkluderer RGB-bypass-installation. To muligheder tilgængelige: installation med kundeleveret sæt eller ingen installation. Mærke: Powr Up Gaming. Hvis du allerede ejer et SMS RGB-kort eller -sæt, kan du vælge installationsmuligheden og sende det ind. Hvis du kun har brug for tjenesten uden installation, skal du vælge muligheden uden installation. Dette forhindrer dig i at købe dele, du allerede har.

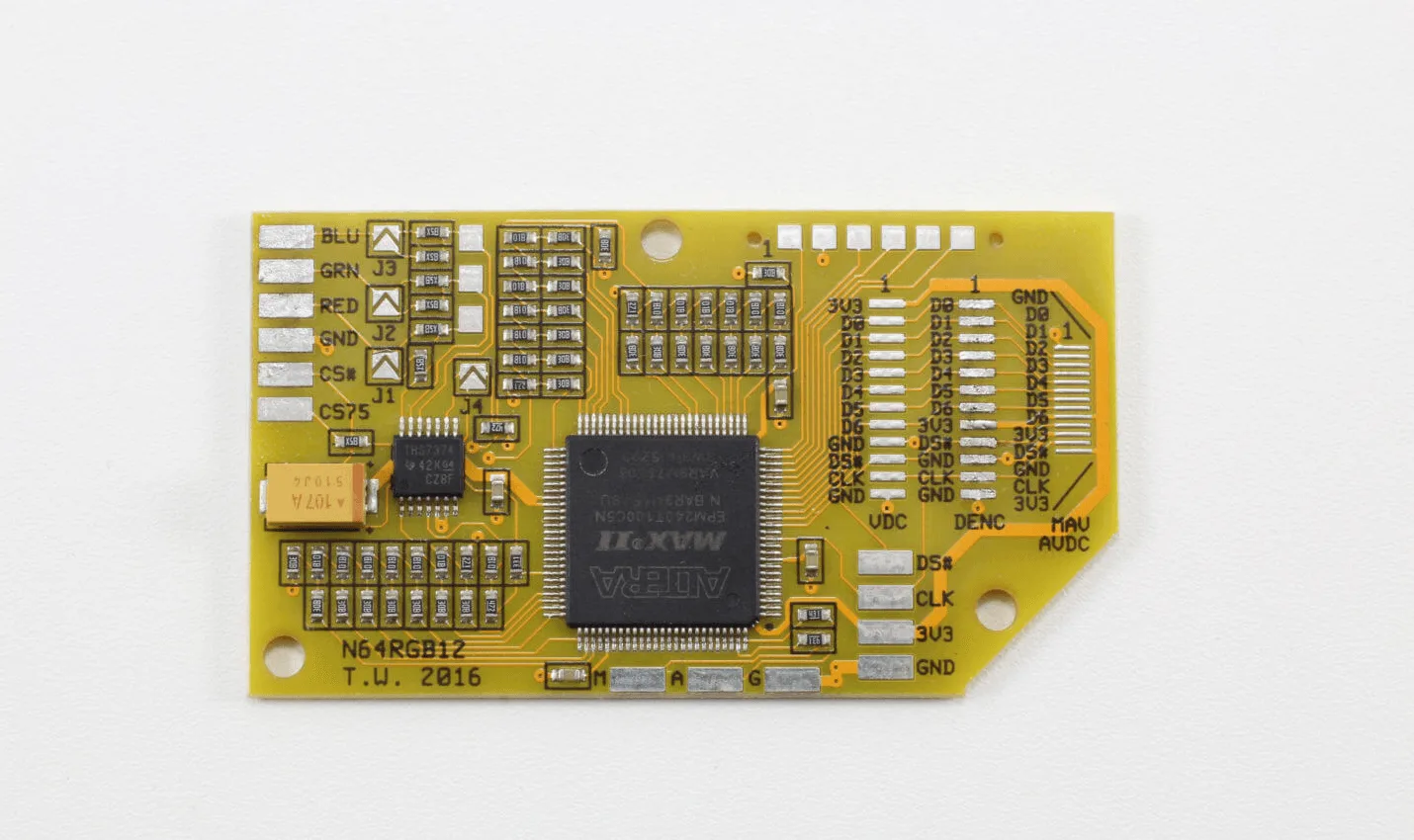

  • N64 RGB Mod Options: Vælg den N64 RGB-mod-mulighed, der passer til dit setup. Dette skjulte produkt bruges med applikationen Product Options og bør ikke slettes. Basic RGB Board (Customer Provides Kit) – til dem, der allerede har et sæt. Tim Worthington N64 RGB Board (Customer Provides Kit) – en populær kortmulighed, når du selv leverer sættet. Bortis N64 Advance RGB Board (Customer Provides Kit) – en anden kortmulighed, når du selv leverer sættet. Dette viser, hvordan en kundeleveret-sæt-service fungerer på en anden konsol. Hvis du er tryg ved processen, kan du anvende samme logik på din Master System: skaf det kort, du ønsker, og book derefter installeringstjenesten.
