Zylinderlinsen zur Laserlinienformung: Ein Leitfaden

Kurze Antwort

Formen Sie einen Laser zu einer Linie, indem Sie eine Zylinderlinse so platzieren, dass ihre gekrümmte Achse in eine Richtung fokussiert, während die flache Achse den Strahl unverändert durchlässt. Wählen Sie Quarzglas für Hochleistungs- oder UV-Quellen und N-BK7 für sichtbares und nahes Infrarot, wenn die Kosten wichtiger sind.

Warum eine Zylinderlinse eine Linie statt eines Punkts formt

Eine Zylinderlinse fokussiert Licht nur in eine Richtung, weil ihre gekrümmte Oberfläche wie ein Zylinder und nicht wie eine Kugel geformt ist. Das Ergebnis ist eine Brennlinie, die parallel zur Zylinderachse verläuft, statt eines Punkts. Genau das macht sie für die Laserlinienformung nützlich: Eine Achse wird komprimiert oder expandiert, während die andere unverändert bleibt.

Der praktische Kompromiss ist die Ausrichtung. Drehen Sie die Linse, und die Linie dreht sich mit, sodass die Zylinderachse auf die Richtung ausgerichtet sein muss, die Sie unverändert lassen möchten. Dies ist der häufigste Einrichtungsfehler und zeigt sich als asymmetrische oder geneigte Linie statt eines sauberen Streifens.

Schritte zur Formung einer Laserlinie mit einer Zylinderlinse

1. Bestätigen Sie die Laserwellenlänge und das Substrat: Überprüfen Sie zuerst Ihre Laserwellenlänge und Leistungsdichte. Quarzglas eignet sich für UV- und Hochleistungsquellen; N-BK7 ist für sichtbares und nahes Infrarot bei moderater Leistung geeignet. Ein häufiger Fehler ist die Annahme, dass jede Zylinderlinse für alle Wellenlängen funktioniert. Stimmen Sie das Substrat auf die Wellenlänge ab, bevor Sie bestellen.
2. Wählen Sie Durchmesser und Brennweite: Wählen Sie einen Durchmesser, der größer ist als die 1/e²-Breite des Strahls, damit der gesamte Strahl ohne Abschneiden durchgeht. Wählen Sie eine Brennweite, die die Brennlinie in den Arbeitsabstand legt, den Ihre Anwendung benötigt. Kürzere Brennweiten erzeugen eine schmalere Linie, erfordern jedoch eine präzisere Ausrichtung. Überprüfen Sie die Strahlgröße an der Linsenposition, nicht nur an der Quelle.
3. Richten Sie die Zylinderachse korrekt aus: Die gekrümmte Oberfläche fokussiert nur eine Achse und erzeugt eine Brennlinie parallel zur Zylinderachse. Drehen Sie die Linse so, dass die Achse mit der Richtung übereinstimmt, die Sie komprimieren oder erweitern möchten. Eine Drehung um 90 Grad vertauscht die fokussierte und die nicht fokussierte Achse. Markieren Sie die Zylinderachse auf der Halterung, damit die Ausrichtung während der Montage sichtbar ist.
4. Richten Sie den Eingangsstrahl auf die Linse aus: Halten Sie den Strahl zentriert auf der Linsenöffnung und parallel zur optischen Achse. Neigungsfehler verwandeln die Fokuslinie in eine unscharfe Ellipse und verringern den nutzbaren Arbeitsabstand. Überprüfen Sie die Position des reflektierten Flecks, um sicherzustellen, dass die Linse rechtwinklig zum Strahl ausgerichtet ist.
5. Wählen Sie das Substrat nach Wellenlänge und Leistung: Für UV-Arbeiten oder Hochleistungsstrahlen wählen Sie eine Zylinderlinse aus Quarzglas; für sichtbare oder Laboraufbauten mit geringerer Leistung reicht eine Zylinderlinse aus N-BK7 in der Regel aus und ist kostengünstiger. Stimmen Sie das Substrat vor der Bestellung auf Ihre Wellenlänge ab – nicht erst danach.
6. Überprüfen Sie die Ausrichtung der Fokuslinie: Die Fokuslinie verläuft parallel zur Zylinderachse. Drehen Sie die Linse so, dass die Fokuslinie der Richtung der gewünschten Linie entspricht. Arretieren Sie dann die Halterung und prüfen Sie die Linienbreite im Arbeitsabstand. Markieren Sie die Zylinderachse an der Halterung, damit die Drehung zwischen den Sitzungen reproduzierbar ist.
7. Durchmesser und Brennweite vor der Bestellung prüfen: Zylinderlinsen sind in verschiedenen Durchmessern und Brennweiten erhältlich. Wählen Sie einen Durchmesser, der zu Ihrer Halterung passt, und eine Brennweite, die dem Arbeitsabstand Ihres optischen Aufbaus entspricht. Stellen Sie sicher, dass die freie Apertur größer ist als Ihr Strahldurchmesser, um Abschattungen zu vermeiden.

In dieser Anleitung erwähnte Linsen

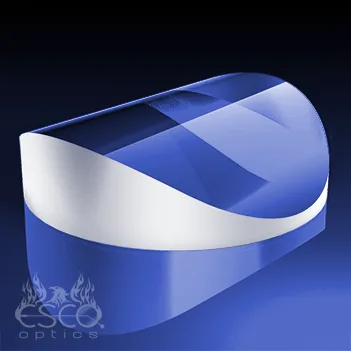

• Zylinderlinsen, S1-UV Grade Fused Silica: Die gekrümmte Oberfläche einer Zylinderlinse ist zylinderförmig, und ihre Leistung wird durch eine Brennlinie parallel zur Zylinderachse charakterisiert. Dieses Brennlinienverhalten ist genau das, was einen runden Laserstrahl in eine dünne, gleichmäßige Linie für Formungsanwendungen verwandelt.



  Zylinderlinsen, S1-UV Grade Fused Silica

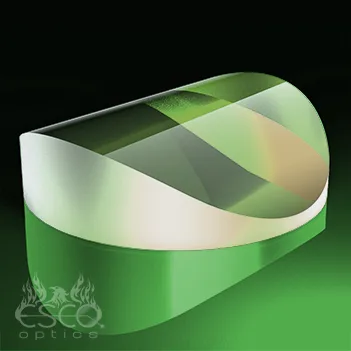

• Zylinderlinsen, N-BK7 Optisches Glas*: Diese N-BK7-Zylinderlinse bietet einen kostengünstigen Einstieg für Prototyping und sichtbare Lichtanwendungen. Sie ermöglicht die Validierung eines Linienformungsdesigns, bevor Sie sich für eine teurere Quarzglas-Optik entscheiden.



  Zylinderlinsen, N-BK7 Optisches Glas*
