Respuesta rápida
Construye un ventilador giratorio fijando el bloque del motor en una base, presionando un cubo equilibrado sobre el eje del motor y colocando aspas ligeras en ángulos iguales. Prueba primero con la configuración de potencia más baja. Si el ventilador se tambalea, el cubo está descentrado o una aspa pesa más que las demás; reequilibrarlo lo soluciona más rápido que aumentar la potencia.
Un ventilador es una de las formas más rápidas de demostrar que tu motor Circuit Cubes realmente hace algo útil. Gira, mueve el aire y puedes sentir el resultado de inmediato. Esa retroalimentación instantánea es la razón por la que un proyecto de ventilador Circuit Cubes funciona tan bien como primera construcción con motor o como mejora para una tarde lluviosa.
La clave está en el equilibrio. Un ventilador que esté aunque sea ligeramente descentrado vibrará, se ralentizará y acabará soltando una aspas. Esta guía recorre el montaje en orden, con el punto de control que importa en cada etapa, para que puedas construir un ventilador con Circuit Cubes sin luchar contra las vibraciones.
Lo que necesitas antes de empezar
Necesitas un bloque de motor de Circuit Cubes, un bloque de alimentación y una base que lo mantenga todo estable. Para el ventilador en sí, usa un cubo pequeño y de dos a cuatro aspas ligeras. Una placa de 4x8 ofrece una plataforma estable para el soporte del motor porque te da una huella más amplia que una placa pequeña.
Mantén las aspas ligeras. El cartón pesado o las aspas de plástico grueso ejercen más carga sobre el motor y hacen que el equilibrio sea mucho más difícil. El papel, la cartulina fina o la espuma cortada en formas iguales funcionan mejor para un ventilador giratorio de Circuit Cubes.
- Pesa tus aspas una contra otra antes de montarlas. Si una se siente más pesada, recórtala hasta que coincidan.
- Trabaja sobre una superficie plana. Una base inclinada hace que un ventilador equilibrado parezca desequilibrado.
Paso 1: Fija el bloque del motor en una base estable
Fija el bloque del motor a tu base de modo que el eje apunte hacia arriba o hacia afuera, según si deseas un ventilador de escritorio o de pared. Presiona los bloques firmemente hasta que encajen. Un bloque del motor suelto es la causa más común de que un ventilador vibre sin importar lo bien que equilibres las aspas.
Compruebe la orientación del eje antes de continuar. Si el eje está inclinado aunque sea unos pocos grados, las palas trazarán un cono en lugar de un círculo, y ningún equilibrado lo solucionará.
- Punto de control: empuje suavemente la base. Si el bloque del motor se desplaza, reconstruya el soporte antes de añadir las palas.
Paso 2: Construir y equilibrar el cubo de la pala
Corte o monte las palas de modo que sean idénticas en tamaño y peso. Fíjelas a un cubo pequeño con ángulos espaciados uniformemente. Dos palas deben quedar exactamente opuestas. Tres palas deben estar separadas 120 grados. Cuatro palas deben formar una cruz perfecta.
Este es el paso en el que fracasan la mayoría de los montajes de cubos de ventilador DIY. Un cubo que parece equilibrado a simple vista puede seguir desviándose unos gramos, y a la velocidad del motor, esa pequeña diferencia se convierte en una vibración visible.
- Prueba de equilibrio: apoya el cubo sobre la punta de un lápiz. Si se inclina hacia un lado, ese lado es más pesado. Recorta o añade un trozo pequeño de cinta adhesiva hasta que quede nivelado.
Paso 3: Monta el cubo en el eje del motor
Presiona el cubo equilibrado sobre el eje del motor hasta que agarre. No lo fuerces más allá del punto donde se detiene de forma natural. Si el cubo queda demasiado alto, las aspas golpearán la base. Si queda demasiado bajo, las aspas podrían rozar la carcasa del motor.
Gira el ventilador con la mano antes de encender nada. Debe girar libremente durante uno o dos segundos y detenerse sin oscilar. Si se para de inmediato, algo roza.
- Punto de control: gira el ventilador con la mano. Un giro libre ahora significa un funcionamiento suave del motor después.
Paso 4: Conecta el bloque de alimentación y prueba a baja velocidad
Conecta el bloque de alimentación al bloque del motor y enciéndelo al ajuste más bajo. Observa las aspas durante los primeros segundos. Un ventilador con motor Circuit Cubes equilibrado acelerará suavemente y mantendrá un tono constante. Uno desequilibrado zumbará, vibrará la base o se ralentizará con un patrón rítmico.
Si se tambalea, apágalo inmediatamente. Hacer funcionar un ventilador desequilibrado a máxima velocidad puede doblar el eje o romper una aspas. Primero corrige el equilibrio y luego aumenta la potencia.
- Error común: pasar directamente a máxima potencia para eliminar el bamboleo. No funciona y pone en riesgo el motor.
Paso 5: ajusta el flujo de aire y el ángulo
Una vez que el ventilador funcione con suavidad, ajusta la inclinación de las aspas. Inclinarlas ligeramente capta más aire y aumenta el flujo, pero demasiada inclinación bloquea el motor. Aumenta el ángulo en pequeños incrementos y escucha si el motor se esfuerza.
Si quieres que el ventilador apunte a un lugar concreto, gira toda la base en lugar de doblar las aspas. Doblar una aspa ya montada desequilibra el ajuste que acabas de lograr.
- Punto de control: el motor debe sonar igual con el mismo ajuste de potencia, tanto si el ventilador está inclinado como plano. Un cambio en el sonido significa que las aspas se cargan de forma desigual.
Secuencia de montaje del ventilador de un vistazo
- Coloca el bloque del motor: Presiona el bloque del motor sobre una placa de 4 × 8 o una base similar hasta que no pueda moverse. Punto de control: empuja suavemente la base. Cualquier movimiento significa que debes rehacer el montaje antes de añadir las aspas.
- Equilibra el cubo: Coloca aspas idénticas en ángulos uniformes y apoya el cubo en la punta de un lápiz para encontrar el lado pesado. Punto de control: el cubo debe quedar nivelado, no inclinado.
- Montaje y giro manual: Presiona el cubo sobre el eje y gíralo con la mano. Punto de control: rotación libre sin rozamiento.
- Prueba a baja potencia: Haz funcionar el motor al ajuste más bajo y escucha si zumba o se ralentiza rítmicamente. Cualquier tambaleo significa apagar y reequilibrar.
- Ajusta la inclinación: Aumenta el ángulo de las aspas en pequeños pasos hasta que mejore el flujo de aire sin que el motor se esfuerce. Gira la base para orientar el ventilador, no las aspas.
Piezas que ayudan con este montaje

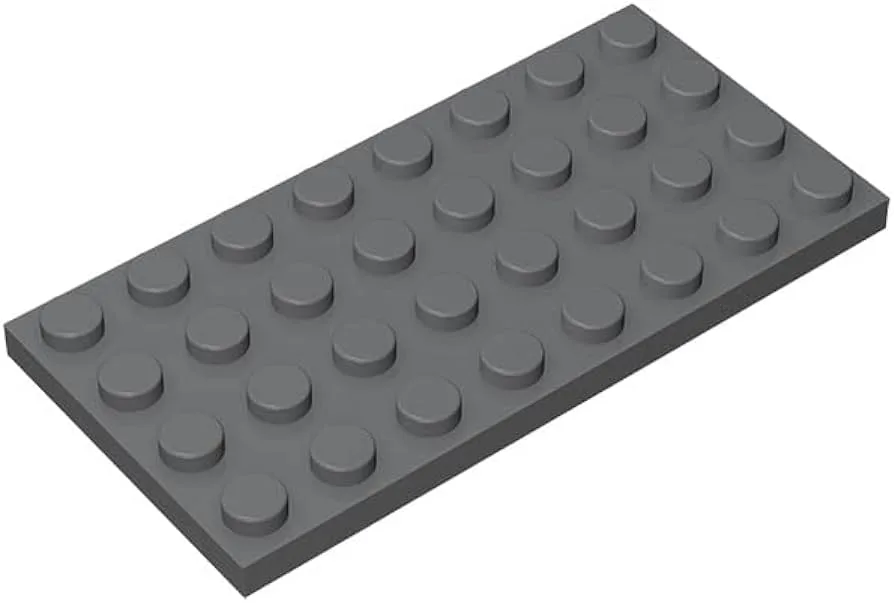

- Placa - 4 × 8 - #3035: Incluye: Placa, 4×8, #3035, Cantidad 1. Una placa más ancha proporciona una base estable al soporte del motor, lo que reduce la vibración base que hace que un ventilador parezca desequilibrado.
- Chompy: Dale vida a tus bloques de construcción con este juguete STEM que llamamos Chompy [248]. Las instrucciones de construcción están disponibles en línea. Chompy es una construcción personalizada impulsada por un motor, por lo que es una referencia útil sobre cómo se monta un bloque motor dentro de un marco antes de adaptar esa idea a un ventilador.

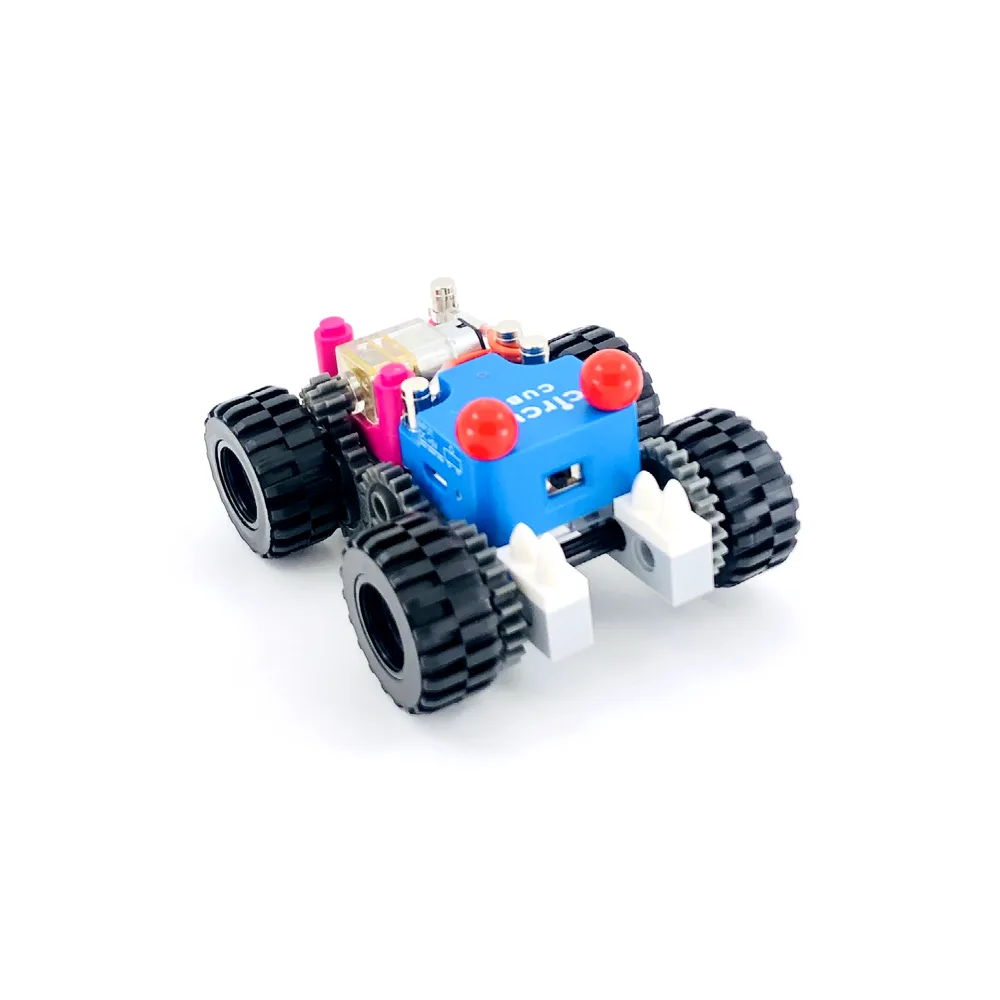

- Wobbler: Dale vida a tus bloques de construcción con este juguete STEM que llamamos Wobbler [#272]. Las instrucciones de montaje están disponibles en línea. Wobbler demuestra cómo pequeños cambios de peso alteran el movimiento, el mismo principio que se aplica al equilibrar las aspas de un ventilador.
Un ventilador giratorio es una construcción sencilla con una habilidad clave: el equilibrio. Consigue que el cubo esté nivelado y el soporte firme, y el resto es solo ajuste. Constrúyelo una vez y luego prueba una versión de dos aspas y otra de cuatro para ver cómo el número de aspas cambia el flujo de aire y la carga del motor.
