Respuesta rápida
Instala el kit de conexión directa 70mai con USB Type-C conectando el cable rojo a un fusible constante, el cable amarillo a un fusible conmutado y el cable negro a tierra, y luego pasa el cable USB-C a tu dashcam para la vigilancia de estacionamiento 24H.
Por qué es importante la versión USB Type-C
El kit de conexión directa 70mai con USB Type-C está diseñado para dashcams que usan un puerto de alimentación USB-C. Si tu dashcam tiene un puerto micro USB, necesitas el kit de conexión directa UP02 en su lugar. Elegir la versión incorrecta puede causar conexiones flojas o problemas de alimentación.
Este kit admite 24H Vigilancia de estacionamiento inteligente, lo que significa que tu dashcam puede grabar mientras está estacionada, pero solo si está cableada correctamente tanto a fuentes de alimentación constantes como conmutadas.
Seguridad primero: fusibles y conexión a tierra
Antes de comenzar, desconecta la batería del automóvil para evitar cortocircuitos. Usa un comprobador de circuitos para identificar fusibles que están siempre encendidos (constantes) y fusibles que solo tienen alimentación cuando el encendido está activado (conmutados). El fusible constante alimenta el modo de estacionamiento, mientras que el fusible conmutado le indica a la dashcam cuándo comenzar o detener la grabación.
El cable de tierra negro debe conectarse a un perno de metal limpio en el chasis del automóvil. Evita pintura u óxido, ya que pueden impedir una conexión a tierra sólida y causar fallos de alimentación intermitentes.
Pasos de instalación
- Desconecta la batería y localiza la caja de fusibles: Apaga el automóvil y desconecta el terminal negativo de la batería. Encuentra la caja de fusibles debajo del tablero o el capó, y usa un comprobador de circuitos para identificar un fusible constante y uno conmutado. Desconecta siempre la batería primero para evitar cortocircuitos eléctricos.
- Conecta el cable rojo a un fusible constante: Usa el adaptador de fusible incluido para conectar el cable rojo a un fusible que tenga alimentación incluso cuando el automóvil está apagado. Esto suministra alimentación continua para el modo de estacionamiento. Verifica que el fusible que elijas no sea esencial para sistemas críticos como airbags o ABS.
- Conecta el cable amarillo a un fusible conmutado: Conecta el cable amarillo a un fusible que solo tenga alimentación cuando el encendido esté activado. Esto le indica a la dashcam que cambie entre los modos de conducción y estacionamiento. Si no tienes un fusible conmutado, es posible que la dashcam no detecte cuando el automóvil está apagado.
- Conecta a tierra el cable negro: Fija el cable negro a un perno de metal limpio y sin pintar en el chasis del automóvil. Aprieta firmemente para asegurar una conexión a tierra sólida. Una conexión a tierra floja o corroída puede causar pérdida de alimentación aleatoria o reinicios de la cámara.
- Pasa el cable USB-C a tu dashcam: Coloca el cable a lo largo del techo y el pilar A, evitando los airbags. Conecta el conector USB-C a tu dashcam y prueba la conexión. Asegúrate de que el cable no interfiera con las zonas de despliegue de los airbags.
- Reconecta la batería y prueba el modo de estacionamiento: Reconecta la batería, enciende el automóvil y confirma que la dashcam se enciende. Apaga el encendido y verifica que la cámara entre en modo de estacionamiento y continúe grabando. Si el modo de estacionamiento no se activa, verifica la conexión del fusible constante y la conexión a tierra.
Datos del producto
-

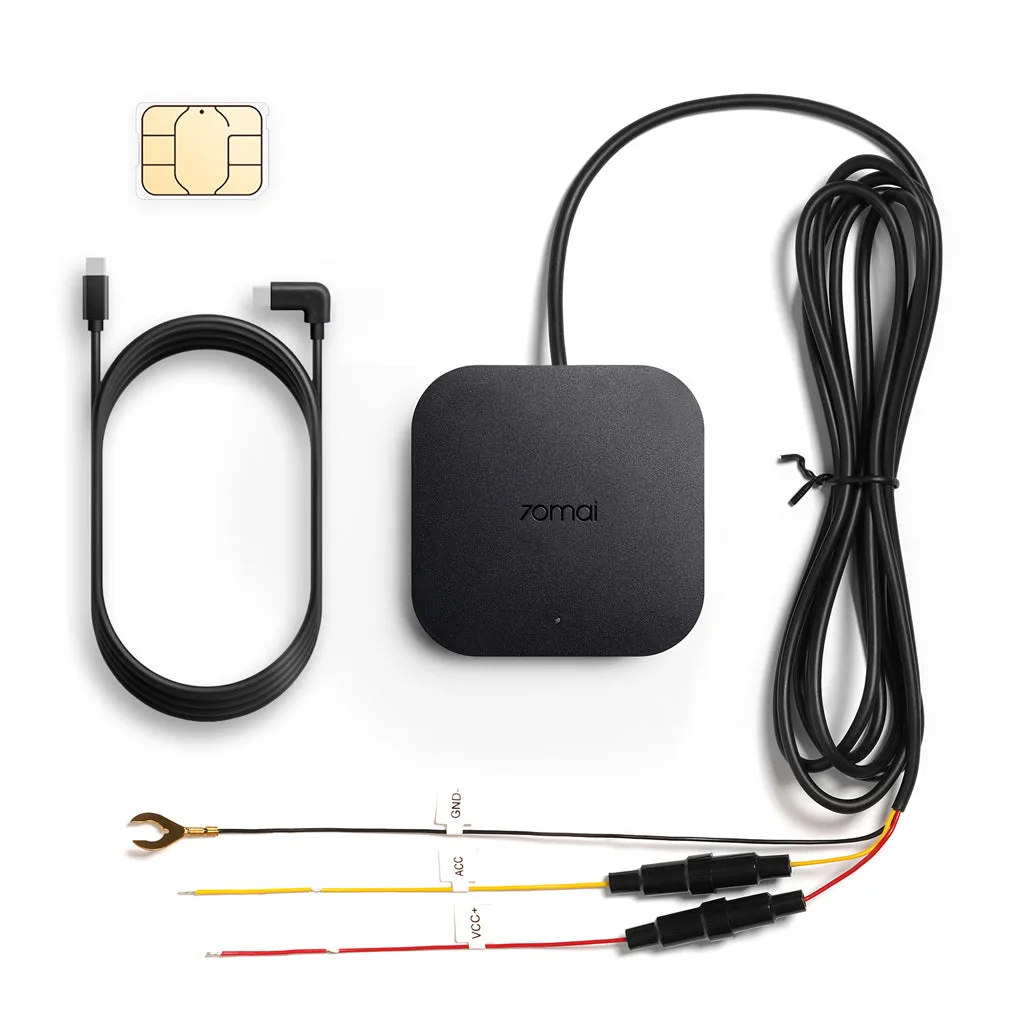

Kit de conexión directa 70mai con puerto USB Type-C: UP03 24H Vigilancia de estacionamiento inteligente para todos los países y compatible con dashcams USB Type-C. Este kit de conexión directa funciona con dashcams USB-C y admite monitoreo de estacionamiento 24H, para que puedas capturar incidentes incluso cuando tu automóvil está estacionado.
