Respuesta rápida

Instala el eje trasero Currie HD44 con el VS4-10 sobre soportes de gato, con las ruedas desmontadas y la suspensión trasera a la altura de conducción antes de apretar nada. Sujeta el eje con un gato, retira la carcasa antigua y monta la nueva utilizando tus brazos de suspensión, eje de transmisión y líneas de freno existentes solo después de confirmar que llegan sin rozar. Aprieta todos los tornillos de suspensión y freno con el eje a la altura de conducción y vuelve a revisarlos después del primer trayecto corto.

Cambiar el eje trasero de un VS4-10 es sobre todo un trabajo de paciencia. La Currie HD44 es una carcasa de ajuste directo para la parte trasera de la plataforma, así que el trabajo está en la preparación y las comprobaciones finales, no en fabricar soportes. Si te precipitas con el enrutado de los brazos de suspensión y la línea de freno, volverás a estar debajo del coche en una semana.

Esta guía explica el orden que te mantiene fuera de problemas: eleva el coche de forma segura, libera el eje antiguo, prueba el ajuste de la nueva carcasa con la suspensión cargada y, a continuación, aprieta y purga en la secuencia correcta. Dedica una tarde completa a tu primer trabajo de instalación de la Currie HD44 y pide a un amigo que te ayude a bajar la carcasa antigua.

Prepara el VS4-10 y sujeta la parte trasera

Estaciona en una superficie plana y dura y calza las ruedas delanteras. Eleva la parte trasera, coloca soportes de gato bajo los largueros del chasis y desmonta ambas ruedas traseras. No sujetes el coche por el eje si tienes intención de soltar la suspensión, porque el eje es la pieza que vas a extraer.

Antes de tocar un tornillo, fotografía la suspensión trasera desde ambos lados. Observa cómo se enrutan los brazos inferiores y superiores, dónde está sujeto el clip de la línea de freno y cómo se asienta el eje de transmisión en la caja de transferencia. Estas fotos son tu referencia para la instalación y te ahorran suposiciones al volver a montar.

  • Error común: elevar solo un lado y trabajar con el coche torcido. Ambas esquinas traseras deben estar a la misma altura.

Retira el eje trasero antiguo

Sujeta la carcasa del eje con un gato antes de retirar nada. Desconecta el eje de transmisión en el piñón y átalo para apartarlo. Desatornilla los brazos inferiores, los brazos superiores y la barra de torsión o barra panhard si tu configuración utiliza una, luego desconecta la línea de freno en el racor del lado del chasis y tápala para minimizar la pérdida de líquido.

Con el eje aún sobre el gato, retira los amortiguadores por el extremo del eje en último lugar. Baja el gato lentamente y saca la carcasa de debajo del coche. Mantén el herraje antiguo ordenado por ubicación; incluso si reemplazas los tornillos, emparejarlos te ayuda a detectar un sujetador olvidado más adelante.

  • Punto de control: el eje debe soltarse sin necesidad de hacer palanca. Si algo sigue sujeto, te has dejado un brazo o un clip de freno.

Prueba el ajuste de la Currie HD44 antes del montaje final

Coloca la Currie HD44 debajo del coche y elévala con el gato hasta que los soportes de los brazos queden alineados. Instala primero los brazos inferiores y luego los superiores, dejando todos los tornillos apretados solo con los dedos. Este orden permite que la carcasa gire ligeramente para que los soportes encuentren sus orificios sin forzar.

Vuelve a conectar el eje de transmisión y comprueba que la horquilla deslizante tiene recorrido en ambas direcciones. Si el eje de transmisión toca fondo a la altura de conducción, detente y soluciona el problema antes de continuar. Un cambio de eje trasero que termina con un eje de transmisión comprimido dañará la salida de la caja de transferencia.

  • Error común: apretar los brazos mientras el eje cuelga con el recorrido completo de la suspensión, lo que precarga los casquillos y modifica la altura de conducción.

Frenos, respiradero y apriete final

Vuelve a conectar la línea de freno en el racor del chasis y enrútala con los mismos clips y radio de curvatura que el original. Si la línea queda tensa con el recorrido completo de la suspensión, añade un poco de holgura ahora en lugar de después de la primera salida por pista. Vuelve a conectar la manguera del respiradero y asegúrate de que se eleva por encima del eje antes de terminar.

Baja el coche sobre su propio peso o coloca el gato de modo que la suspensión quede a la altura de conducción, y luego aprieta los tornillos de los brazos, los tornillos de los amortiguadores y los racores de freno según las especificaciones de servicio de tu VS4-10. Purgua los frenos traseros hasta que el pedal esté firme y no salga aire. Vuelve a comprobar el ángulo del eje de transmisión y confirma que nada roza con el escape o el chasis.

  • Punto de control: con el coche a la altura de conducción, la línea de freno debe tener una curva suave, no una tensión recta.

Primer trayecto y revisión

Da un trayecto corto a baja velocidad con las ventanillas bajadas para poder oír cualquier cosa inusual. Luego estaciona, pon el freno de mano y vuelve a revisar las tuercas de las ruedas, los tornillos de los brazos y los racores de la línea de freno. El herraje de suspensión nuevo a menudo se asienta después del primer ciclo de calor y algunos baches.

Después de 80 a 160 kilómetros, vuelve a revisar los mismos sujetadores y busca fugas de líquido en los racores de freno y en el retén del piñón. Si todo está seco y apretado, has terminado. Si planeas añadir un refuerzo o un protector inferior más adelante, hazlo antes de la siguiente alineación para pagar solo una.

  • Error común: omitir la revisión porque el primer trayecto fue bien. La mayoría de los problemas de sujetadores flojos aparecen en los primeros 160 kilómetros.

Secuencia de instalación de un vistazo

  1. 1. Eleva y asegura el coche: Soportes de gato bajo los largueros del chasis, ruedas desmontadas, ruedas delanteras calzadas y fotos tomadas de la suspensión trasera antes del desmontaje. Nunca trabajes debajo de un coche sostenido solo por un gato.
  2. 2. Baja el eje antiguo: Sujeta la carcasa con un gato, desconecta el eje de transmisión, los brazos, la línea de freno y los amortiguadores, y luego bájala. Mantén el herraje ordenado por ubicación para que no se pierda nada.
  3. 3. Prueba el ajuste de la Currie HD44: Coloca la nueva carcasa, empieza con los brazos inferiores, luego los superiores, y vuelve a conectar el eje de transmisión con los tornillos apretados solo con los dedos. Comprueba el recorrido deslizante del eje de transmisión antes de apretar nada.
  4. 4. Frenos y respiradero: Vuelve a conectar la línea de freno con el enrutado y la holgura originales, y confirma que la manguera del respiradero se eleva por encima del eje. Una línea de freno tensa con el recorrido completo de la suspensión fallará en el primer camino irregular.
  5. 5. Apriete a la altura de conducción: Coloca la suspensión a la altura de conducción, aprieta los brazos, los amortiguadores y los racores de freno según las especificaciones y luego purga los frenos traseros. Apretar con el recorrido completo de la suspensión precarga los casquillos y arruina la altura de conducción.
  6. 6. Conduce y revisa: Da un trayecto corto a baja velocidad y luego vuelve a revisar las tuercas de las ruedas, los tornillos de los brazos y los racores de freno. Repite después de 80 a 160 kilómetros. La revisión es parte de la instalación, no un extra opcional.

Piezas que encajan con este trabajo

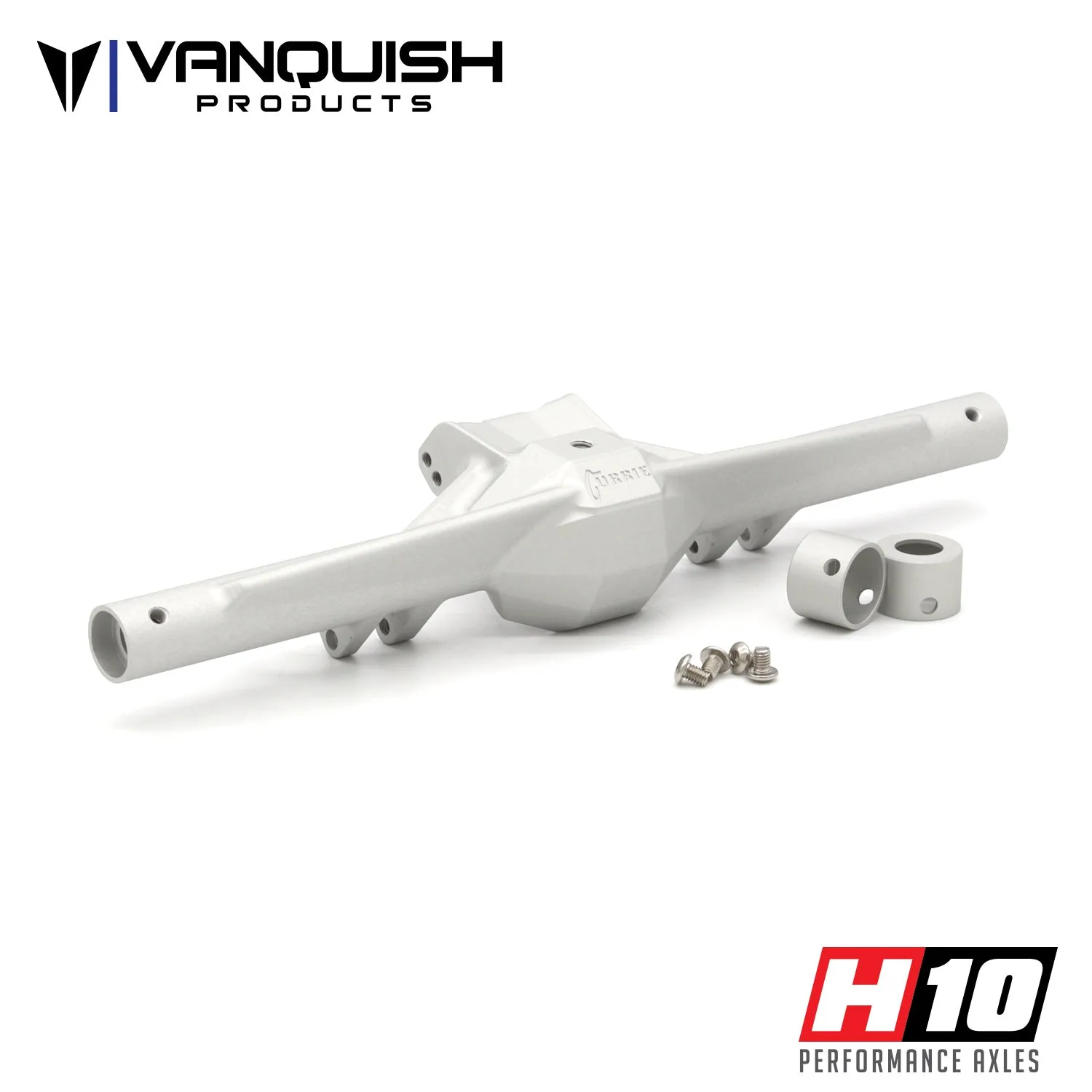

  • Carcasa de eje trasero de aluminio H10: La carcasa de eje trasero de aluminio Currie H10 de Vanquish Products es un reemplazo directo de la carcasa del eje trasero H10 incluida en el H10 Optic y el VPS08801 juego de eje trasero H10, construida con las mismas dimensiones exteriores que la carcasa moldeada. Si tu construcción utiliza la familia de ejes traseros H10, esta carcasa mantiene tus componentes internos y holguras originales, por lo que un cambio no te obliga a usar ejes nuevos ni una geometría de brazos diferente.

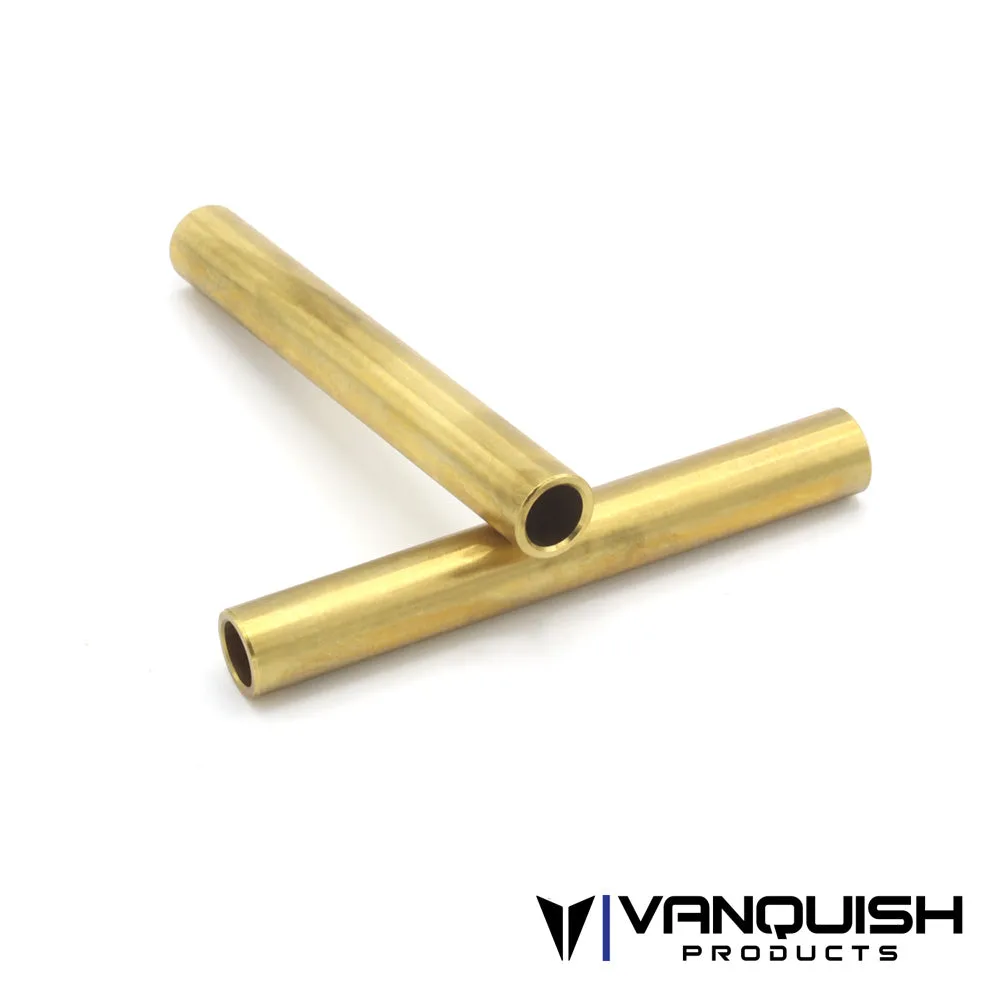

  • Tubos de latón para eje trasero portal F10: Los tubos de latón para eje trasero portal F10 de Vanquish Products son tubos de latón de repuesto diseñados para el eje trasero portal F10, y el anuncio incluye dos tubos de latón. El latón añade peso en la parte baja del eje, lo que ayuda a la estabilidad en ascensos. Si ya estás haciendo un cambio de eje trasero, este es el momento más fácil para añadir ese peso mientras la carcasa está fuera.

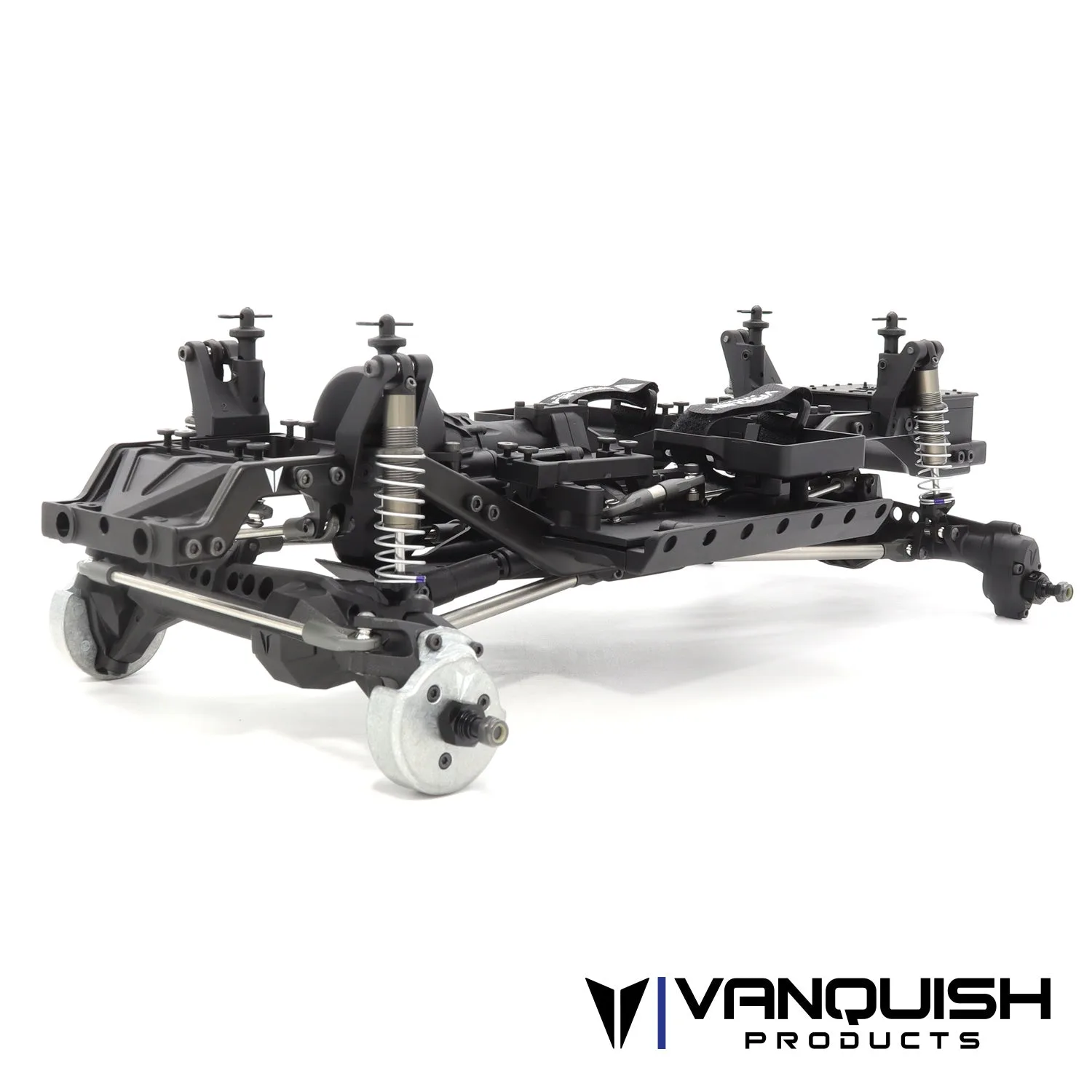

  • Kit de construcción VS4-10 - Eje portal: El kit de construcción de eje portal VS4-10 incluye la transmisión gemela VFD y los ejes portal F10, y está diseñado para terrenos exigentes con altura libre al suelo y un centro de gravedad bajo. Si estás construyendo en lugar de cambiando, este kit es el punto de referencia de cómo se pretende que funcionen juntos el eje trasero, los brazos y la transmisión, lo que facilita la planificación de futuros cambios de eje.

El cambio del eje trasero Currie HD44 en un VS4-10 recompensa la preparación cuidadosa más que la velocidad. Prueba el ajuste con la suspensión cargada, aprieta a la altura de conducción y revisa después del primer trayecto. Haz esas tres cosas y la instalación quedará hecha.
