Risposta rapida

Se cerchi un assortimento che copra i diodi realmente richiesti dalla maggior parte dei progetti hobbistici, il 70 Piece SMD Diode Bundle è il punto di partenza sensato: ti offre dieci pezzi per ciascuno di sette valori comuni in due dimensioni di package, così puoi rispettare uno schema senza ordinare pezzi singoli. Acquistalo se ripari, prototipi o usi regolarmente la breadboard. Salta se il tuo progetto richiede una corrente nominale specifica, uno Schottky con specifica di tensione diretta più stretta o un valore di diodo non compreso nei sette elencati.

Cosa coprono realmente i sette valori in questo bundle

Il bundle è costruito attorno a due famiglie. La prima è quella dei raddrizzatori per uso generico: M1 (1N4001), M4 (1N4004), M7 (1N4007), RS1M (FR107) e US1M (HEF107 UF4007). La seconda è quella Schottky: SS14 (1N5819) e SS34 (1N5822). Sono compiti diversi, non parti intercambiabili. I raddrizzatori si usano per la protezione dall'inversione di polarità, la conversione CA-CC e il blocco di ritorno su relè e motori. I diodi Schottky si usano quando la caduta di tensione diretta è importante, come nei percorsi a bassa tensione e nei circuiti di commutazione dove una caduta di 0.7 V consumerebbe troppo della tensione di alimentazione.

Il valore di un bundle come questo non sta nel prezzo per diodo. Sta nel fatto che non ti fermi a metà progetto per ordinare un singolo componente. Se tieni una piccola scatola ordinata di componenti passivi, questo bundle riempie lo slot dei diodi con un unico acquisto. Se costruisci un solo circuito con un diodo noto, acquistare singolarmente è più economico e lascia meno scorte inutilizzate.

Leggere i codici di marcatura dei diodi prima di saldare

I diodi a montaggio superficiale sono marcati con codici brevi, non con numeri di parte completi, e lo stesso codice può significare cose diverse tra produttori diversi. M7 è l'esempio classico: è la marcatura SMD per un raddrizzatore di classe 1N4007 in package SMA, ed è anche utilizzato da più produttori. SS14 e SS34 seguono lo stesso schema, dove il numero si riferisce alla famiglia di corrente nominale piuttosto che a un'identità unica del componente.

Ecco perché dovresti trattare i codici di marcatura come un punto di partenza, non come una prova. Conferma la confezione, conferma la banda di polarità e, quando un circuito dipende da una tensione diretta precisa o da un tempo di recupero, controlla il datasheet del produttore effettivo piuttosto che fidarti solo del codice stampato. Il lotto elenca chiaramente i suoi valori, il che elimina gran parte delle congetture, ma una volta che i diodi sono sciolti in un cassetto, la marcatura è tutto ciò che hai.

Come testare i diodi SMD con un multimetro

Imposta il multimetro in modalità diodo. Con il diodo rimosso dal circuito, tocca la sonda rossa all'anodo e la sonda nera al catodo. Un raddrizzatore al silicio sano mostra una caduta diretta nell'intervallo da 0.5 a 0.7 V, e uno Schottky mostra una caduta inferiore, spesso da 0.2 a 0.4 V. Inverti le sonde e non dovresti vedere alcuna lettura o indicazione di sovraccarico. Quel comportamento unidirezionale è l'intero test.

I test in circuito sono meno affidabili perché i percorsi paralleli possono dare letture errate; quindi, solleva una gamba o rimuovi il componente quando un risultato sembra sbagliato. Un diodo in corto legge quasi zero in entrambe le direzioni. Un diodo aperto legge aperto in entrambe le direzioni. Se una lettura è al limite, confrontala con un diodo noto dello stesso valore proveniente dal lotto, piuttosto che con un numero assoluto, poiché sia la corrente del multimetro che la temperatura alterano il risultato.

Dimensione del package e corrente nominale: le due specifiche che determinano l'adattamento

Il lotto mescola package SMA e SMB, e questa differenza conta più di quanto la maggior parte degli hobbisti si aspetti. Il package più piccolo gestisce meno potenza ed è più facile da posizionare in layout stretti. Il package più grande dissipa meglio il calore, che è ciò che si desidera quando il diodo trasporta corrente continua anziché brevi impulsi. Se la tua scheda ha spazio, scegliere il package più grande per un percorso di alimentazione è un'assicurazione economica.

La valutazione corrente è il secondo filtro. Un componente di classe 1N4001 e uno di classe 1N4007 appaiono simili e si comportano in modo analogo in un circuito a bassa tensione su breadboard, ma non sono classificati per la stessa tensione inversa. Se lavori con carichi derivati dalla rete elettrica o induttivi, controlla la tensione inversa del valore specifico che prelevi dal bundle invece di presumere che qualsiasi raddrizzatore vada bene. Dove il bundle non specifica una caratteristica, trattala come un limite: cercala per il valore esatto prima di inserirla in un progetto.

Quando un bundle di diodi si adatta insieme al resto dei tuoi componenti

I diodi raramente viaggiano da soli. Se stai costruendo un progetto basato su Nano, l'adattatore di espansione terminale per Arduino Nano trasforma i pin della scheda in morsetti a vite, rendendo molto più semplice collegare un relè protetto da diodo o un driver motore senza saldare sul Nano stesso. È un kit, quindi è richiesta la saldatura, ed è adatto a qualsiasi Nano conforme alla specifica open source di Arduino.

Per il lato logico, il 74HC574 Octal D-Type Flip Flop in un contenitore DIP a 20 pin è un promemoria che i componenti through-hole hanno ancora il loro posto quando si prototipa su una breadboard. E quando termina i tuoi cavi sensore o di alimentazione, il pacchetto di alloggiamenti per cavi jumper DuPont 4P con passo di 2.54 mm corrisponde a breadboard e header standard, così puoi costruire cavi staccabili invece di saldare direttamente su una scheda.

Regole decisionali per l'acquisto di un assortimento di diodi

  • Ripari o prototipi regolarmente: Acquista il bundle. Avere sette valori comuni a portata di mano elimina il ritardo dell'ordine che blocca lo slancio di un progetto del fine settimana. Miglior rapporto qualità-prezzo se utilizzerai almeno tre dei sette valori entro pochi mesi.
  • Hai bisogno di una tensione diretta precisa o di un tempo di recupero: Non dare per scontato che il valore del bundle equivalga a un componente di un produttore specifico. Controlla la scheda tecnica per il valore esatto e acquista quel componente se il circuito dipende da esso. Gli assortimenti sono per lavori generici, non per finestre di specifiche ristrette.
  • Stai lavorando con rete elettrica o carichi induttivi: Verifica la tensione inversa del valore del diodo specifico prima di usarlo. Il bundle non indica le valutazioni per valore, quindi cercale invece di indovinare. Quando una valutazione non è fornita, trattala come un motivo per controllare, non come un motivo per presumere.
  • Ti serve un solo diodo per un progetto: Acquista singoli componenti. Un assortimento di 70 pezzi lascia 69 parti che potresti non toccare mai, e la conservazione e la selezione hanno il loro costo. Abbina la quantità alla frequenza con cui costruisci effettivamente.

Dati prodotto

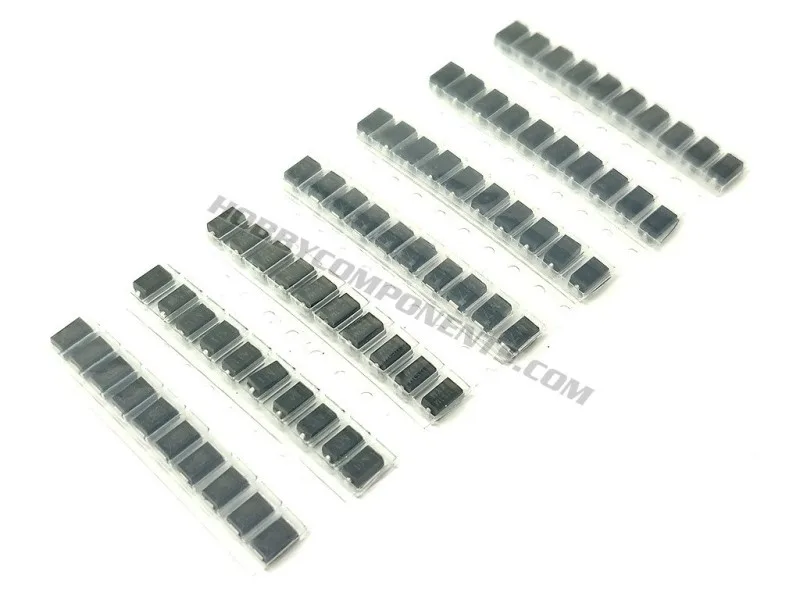

  • Bundle di 70 diodi SMD: Set di 70 diodi contenente 10 di ciascuno dei modelli M1 (1N4001), M4 (1N4004), M7 (1N4007), SS14 (1N5819), RS1M (FR107), US1M (HEF107 UF4007) e SS34 (1N5822). Sette valori in un unico ordine coprono applicazioni con raddrizzatori e diodi Schottky, così puoi soddisfare uno schema senza acquistare singoli pezzi o pagare spedizioni separate.

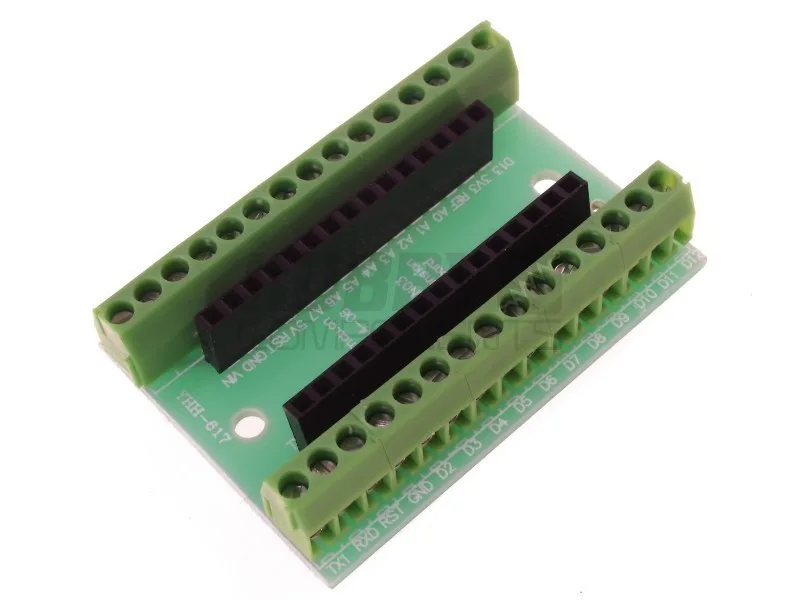

  • Adattatore di espansione terminali per Arduino Nano: Kit di espansione terminale (HCARDU0101) per qualsiasi Nano conforme alla specifica open source Arduino, composto da un circuito stampato di circa 54 mm x 36 mm, 2x 15 zoccoli per pin con passo da 0.1 pollici e 10x 3 morsettiere a vite; richiede saldatura. I morsetti a vite rendono pratico collegare carichi protetti da diodo a un Nano e scambiare le connessioni senza dover dissaldare la scheda.

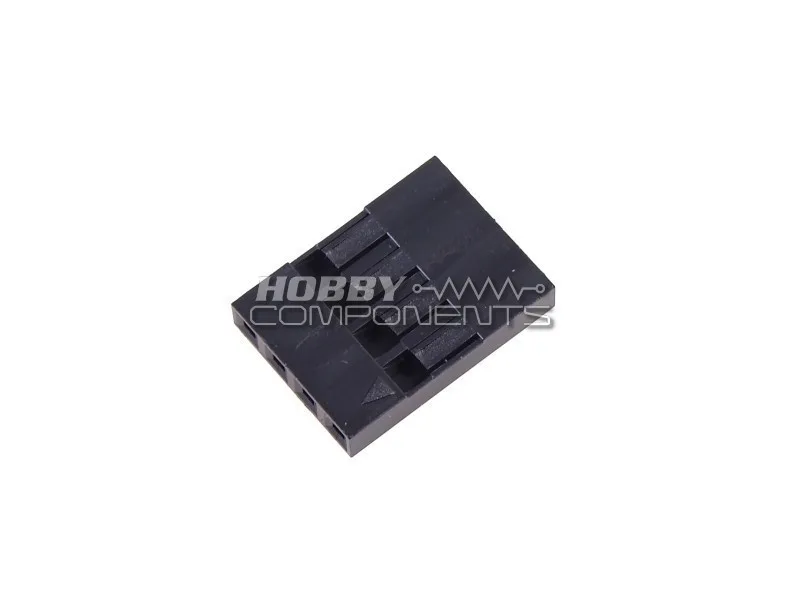

  • Confezione da dieci (10) involucri per cavi di collegamento DuPont 4P con passo 2.54 mm: Confezione da dieci involucri per cavi di collegamento DuPont a 4 posizioni con passo di 2.54 mm, progettati per costruire o riparare assemblaggi di cavi personalizzati. Permette di terminare i propri cavi staccabili che corrispondono a breadboard e header standard, utile quando un circuito protetto da diodo deve essere scollegato anziché dissaldato.

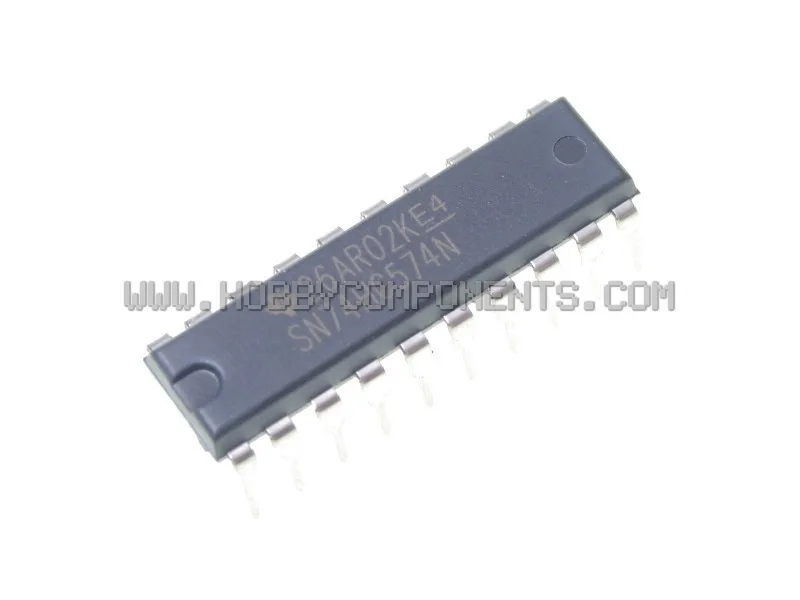

  • 74HC574 Flip-flop D ottale (DIP 20) (Confezione da 5): Confezione da cinque 74HC574 flip-flop D ottali in package DIP a 20 pin con uscite a tre stati; scheda tecnica disponibile sul forum di supporto Hobby Components e soggetta a modifiche da parte del produttore. Un componente logico through-hole che si abbina naturalmente alla prototipazione su breadboard, dove i package DIP sono più facili da spostare tra i montaggi rispetto agli SMD.

A chi è destinato questo bundle

Ideale per

  • Hobbisti che riparano, prototipano o usano breadboard spesso e vogliono avere a portata di mano diodi raddrizzatori e Schottky comuni
  • Chiunque costruisca circuiti protetti da diodi per relè, motori o percorsi di alimentazione e voglia provare valori senza attendere gli ordini
  • Principianti che imparano i codici di marcatura dei diodi e i test di polarità e desiderano diversi pezzi di ricambio su cui esercitarsi

Non adatto per

  • Progetti che dipendono da una tensione diretta, un tempo di recupero o una tensione inversa specifici non dichiarati per il valore necessario
  • Assemblaggi singoli in cui un singolo diodo noto è più economico e non lascia scorte inutilizzate
  • Lotti di produzione in cui servono componenti tracciabili di un unico produttore anziché un assortimento
