Come risolvere un circuito littleBits che si blocca a metà progetto

Risposta rapida

Quando un circuito littleBits si spegne a metà progetto, smetti di ricostruire e isolalo invece. Togli prima il Power Bit e la batteria, poi riconnetti un Bit alla volta, sostituendo i moduli sospetti con quelli funzionanti. La maggior parte dei guasti è dovuta all'alimentazione, a una connessione magnetica allentata o a un singolo Bit difettoso, non all'intero circuito.

Il tuo circuito funzionava, il progetto era quasi finito, e poi è calato il buio. Quel momento è frustrante, ma è anche il più facile per fare debug, perché sai esattamente cosa è cambiato: niente, finché qualcosa non ha ceduto.

Il trucco è resistere all'impulso di smontare l'intera costruzione. I circuiti littleBits sono modulari per progettazione, il che significa che puoi testare ogni anello della catena come faresti per tracciare un cavo difettoso. Questa guida illustra i sintomi che vedrai effettivamente, le loro cause più comuni e il punto in cui dovresti smettere di fare diagnosi e sostituire un componente.

Inizia con la potenza, non con i bit

Nove volte su dieci, un circuito che smette di funzionare a metà progetto ha un problema di alimentazione, non un problema logico. Prima di toccare un singolo bit, controlla la batteria o la fonte di alimentazione. Una batteria scarica può ancora accendere debolmente un LED o far girare lentamente un motore, facendolo sembrare un guasto parziale piuttosto che una batteria esaurita. Sostituisci la batteria con una nuova e testa di nuovo la stessa configurazione.

Se il circuito riparte, hai finito. Se continua a non funzionare, passa al Power Bit stesso e controlla che il suo connettore sia completamente inserito. I collegamenti littleBits sono magnetici e un collegamento parziale può reggere abbastanza da funzionare su un tavolo e fallire non appena il progetto viene spostato o urtato.

• Esegui un test con una batteria funzionante prima di modificare qualsiasi cablaggio.
• Controlla che il Bit di alimentazione sia inserito a filo, non solo a contatto.
• Ritesta la build originale prima di modificare qualsiasi altra cosa.

Isolare il bit difettoso con un test di scambio

Una volta esclusa l'alimentazione, la diagnosi più rapida è la sostituzione. Costruisci il circuito più piccolo possibile: alimentazione, ingresso, uscita. Se funziona, aggiungi un Bit alla volta finché il circuito non si guasta. Il Bit appena aggiunto è il sospettato, ma confermalo sostituendolo con un Bit dello stesso tipo che sai essere funzionante. Se il circuito funziona con la sostituzione, hai trovato il guasto del Bit littleBits.

Questo è importante perché un singolo Bit difettoso può far sembrare rotta un’intera catena. Le uscite a valle di un Bit morto non ricevono segnale, quindi gli studenti spesso incolpano il LED, il motore o il cicalino quando il vero guasto è a monte. Il test di scambio elimina queste congetture in circa due minuti.

• Testa prima il circuito più piccolo, poi espandi.
• Scambia un bit alla volta e ripeti il test dopo ogni scambio.
• Se la sostituzione risolve il problema, il Bit originale è il problema.

Controlla i collegamenti e l'orientamento

littleBits trasmette il segnale in una sola direzione e i magneti rendono facile collegare un Bit al contrario senza accorgersene. Se un circuito funzionava e poi si è fermato dopo essere stato spostato, controlla che ogni Bit sia ancora orientato correttamente e che nessun connettore abbia ruotato. Il flusso del segnale deve andare dall'ingresso all'uscita, non al contrario.

Controlla anche la presenza di oggetti conduttivi o magnetici vicino ai collegamenti. Una graffetta, una calamita di un altro kit o il bordo metallico di una scrivania possono interferire con i connettori magnetici. Sposta la costruzione su una superficie pulita e ricollega tutto saldamente prima di dichiarare un Bit guasto.

• Traccia la direzione del segnale dall'ingresso all'uscita.
• Ricollega saldamente ogni pezzo, anche quelli che sembrano a posto.
• Tenere metalli sciolti e magneti lontani dal circuito.

Quando il problema è il progetto, non i componenti

A volte il circuito è a posto e il problema è nell'assemblaggio. Se il tuo progetto utilizza un ramo Bit per pilotare più uscite contemporaneamente, un ramo sovraccarico o cablato male può causare un comportamento intermittente che sembra un guasto. Ramificazione littleBits w2 Bit ti consente di collegare l'uscita di un singolo Bit fino ad altri tre, utile per attivare insieme luce, suono e movimento, ma ti offre anche più punti in cui un collegamento allentato può nascondersi.

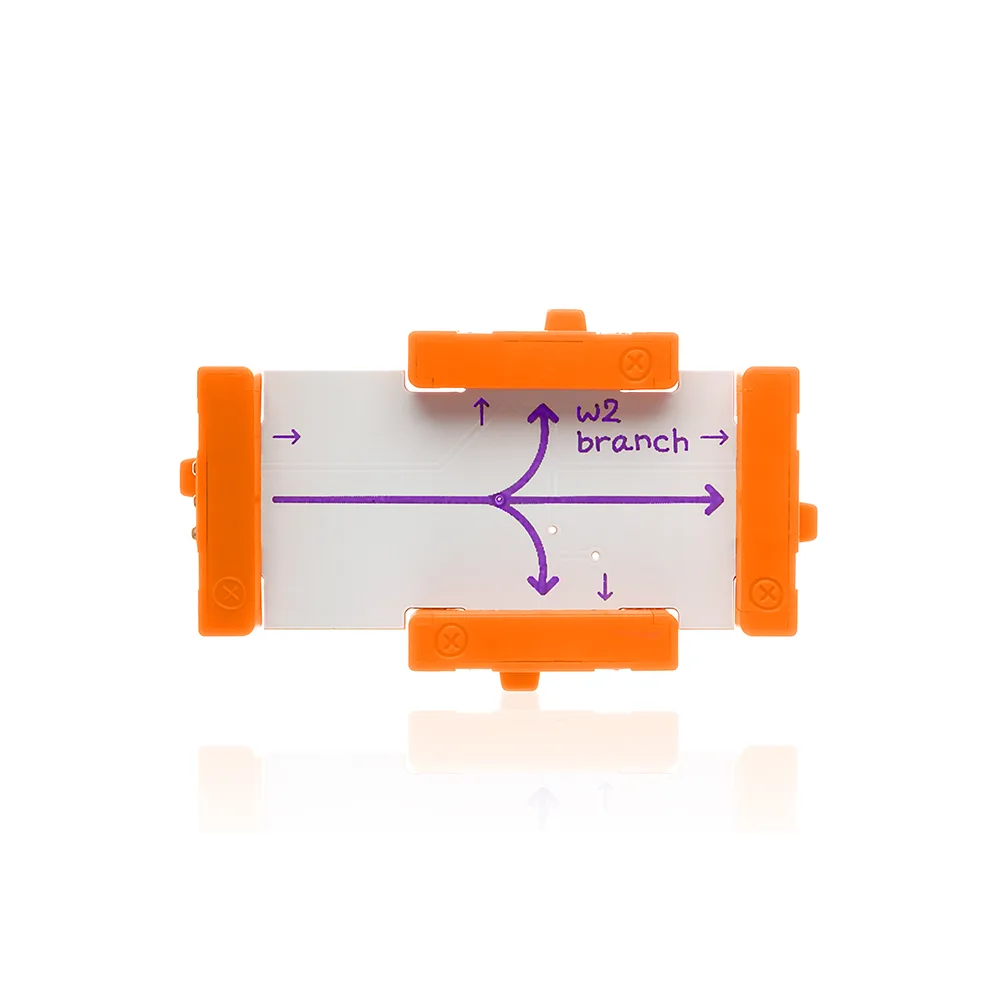

Ramificazione littleBits w2

Se utilizzi un microregolatore su un Bit, una piccola regolazione può anche sembrare un fallimento. Cacciavite littleBits è l'utensile manuale progettato per regolare qualsiasi punta con un microregolatore, così se un'impostazione viene spostata, un rapido giro può ripristinare il comportamento senza dover sostituire nulla.

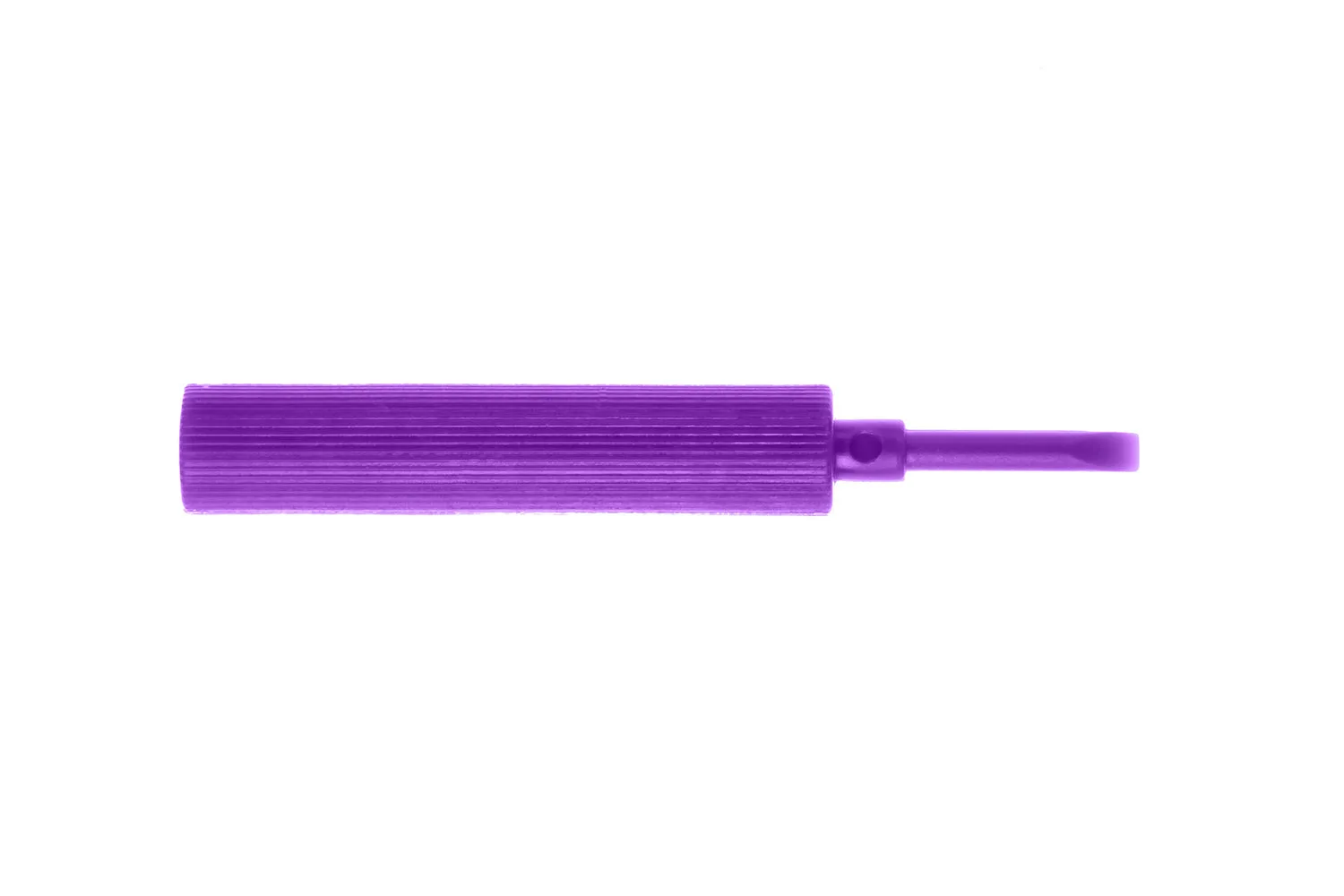

Cacciavite littleBits

• Ricostruisci rami complessi in catene semplici per testarli.
• Controllare le impostazioni di microregolazione prima di dichiarare un Bit morto.
• Tieni il cacciavite a portata di mano per regolazioni rapide durante i progetti.

Decidi: riparare, sostituire o fermare

Non tutti i fallimenti meritano di essere inseguiti. Se un Bit fallisce due volte il test di scambio, è quasi certamente morto, e continuare a fare debug spreca tempo in classe. Sostituiscilo e vai avanti. Se il fallimento è intermittente e si verifica solo con una build specifica, semplifica il progetto invece di sostituire i componenti.

Per robot e dispositivi di alto valore, la copertura per le riparazioni è la scelta migliore rispetto all'acquisto di un sostituto. Il Piano di Riparazione Prodotto di 3 anno copre i prodotti Sphero idonei di valore inferiore a $6,000.00 e include la copertura per Danni Accidentali da Manipolazione, oltre a un'etichetta di spedizione prepagata per le riparazioni. È una decisione diversa rispetto a un Bit da $5, e vale la pena sapere in quale categoria rientra il tuo guasto prima di spendere tempo o denaro.

• Due test di scambio falliti significano sostituire il Bit.
• I problemi intermittenti di solito significano semplificare la costruzione.
• Per i dispositivi costosi, confronta il costo della riparazione con quello della sostituzione.

Diagnosi dal sintomo alla soluzione

• Non si accende assolutamente nulla: Controlla prima la batteria, poi la connessione di alimentazione. Sostituisci con una batteria nuova e testa di nuovo la configurazione originale prima di cambiare qualsiasi altra cosa. Se una batteria nuova risolve il problema, il circuito è sempre stato a posto.
• Un'uscita ha smesso di funzionare, le altre funzionano ancora: Esegui un test di scambio sul Bit che alimenta quell'uscita. Se un Bit funzionante noto la ripristina, il Bit originale è guasto. Sostituisci il pezzo difettoso e conserva il resto della costruzione.
• Funziona sul tavolo, si blocca quando viene spostato. Cerca una connessione magnetica allentata o un Bit invertito. Ricollega saldamente ogni collegamento e verifica la direzione del segnale dall'ingresso all'uscita. Se continua a non funzionare dopo il reinserimento, semplifica la configurazione per isolare il collegamento difettoso.
• Comportamento modificato senza guasti ai componenti: Controlla qualsiasi Bit con un microregolatore. Un'impostazione spostata può simulare un Bit morto, e il cacciavite littleBits è lo strumento per riaccordarlo. Regola prima di sostituire.
• Un robot di alto valore ha smesso di funzionare: Se il dispositivo è un prodotto Sphero idoneo e la risoluzione dei problemi di base non lo risolve, confronta la copertura della riparazione con il costo della sostituzione. Smetti di fare debug e scegli la riparazione quando il valore del dispositivo lo giustifica.

Componenti che risolvono i guasti più comuni a metà progetto

• Cacciavite littleBits: Il cacciavite littleBits è un accessorio pratico progettato per l'uso con i kit littleBits, utilizzato per modificare qualsiasi Bit dotato di un microregolatore. Se un circuito si comporta diversamente dopo che qualcuno ha urtato un'impostazione, questo strumento ti consente di riaccordare il Bit invece di sostituirlo.
• Ramificazione littleBits w2: Il ramo Bit ti consente di collegare l'uscita di un singolo Bit fino ad altri tre, orientati in diverse direzioni, in modo da poter attivare contemporaneamente luce, suono e movimento. La diramazione aggiunge punti di connessione, quindi è un luogo comune in cui si nascondono guasti intermittenti quando un progetto smette di funzionare dopo essere stato spostato.
• Base di ricarica BOLT: La base di ricarica BOLT carica un robot BOLT in modalità induttiva quando lo si posiziona sopra e include un cavo di ricarica micro-USB-USB. Non è compatibile con BOLT+. Se il tuo progetto utilizza un BOLT e il guasto è dovuto a una batteria scarica, una base di ricarica dedicata elimina ogni dubbio sullo stato di carica del robot.
• 3 Riparazione prodotto per un anno a meno di 6,000.00 (ACC + PREPAID): Questo piano di riparazione del prodotto della durata di 3 anno copre i prodotti Sphero idonei di valore inferiore a $6,000.00 e include la copertura per danni accidentali da utilizzo e un'opzione di spedizione prepagata per le riparazioni. Per un robot costoso, la copertura di riparazione è spesso una soluzione migliore rispetto alla sostituzione del dispositivo quando la risoluzione dei problemi non risolve il guasto.

La maggior parte dei guasti littleBits riguarda alimentazione, connessione o un singolo Bit difettoso. Il test di scambio li individua più velocemente che ricostruire l'intero progetto. Ripara ciò che puoi, sostituisci ciò che devi e interrompi la risoluzione dei problemi non appena un componente si guasta due volte.
