クイックガイド
REDビューファインダーをカメラに取り付けるには、構成に応じてDSMC3マウントまたはEVFエクステンションアームを使用します。選択はカメラのタイプ（DSMC3またはDSMC2）と希望する柔軟性によって異なります。
DSMC3マウントとエクステンションアームの選択
EVFマウントDSMC3（型番：2061976）は、DSMC3およびDSMC2システム向けに設計されており、精密な位置決めのための多軸テレスコピックマウントを提供します。軽量で、15mmロッドベースです。
EVFエクステンションアーム（型番：2061979）は、三脚やドリーでの使用に最適で、調整範囲は25cmから37cmです。より柔軟性がありますが、素早い動きには安定性が劣る場合があります。
ビューファインダーをカメラに適合させる
アダプターDSMC3 A（型番：2061974）は、KOMODO-X、V-RAPTOR、またはV-RAPTOR XLカメラの上部に取り付けます。16ピン出力を介して電源、ビデオ、およびコントロールを提供します。
ビューファインダーの互換性を確認してください：RED Compact EVFおよびRED EVF DSMC2（OLED）は、これらのアクセサリーでサポートされています。
REDビューファインダーを取り付ける手順
- 1. マウントまたはアームをカメラに取り付ける： EVFマウントDSMC3またはエクステンションアームをカメラのケージやレールに固定します。15mmロッドがしっかりと挿入され、締め付けられていることを確認してください。 締め付けが不十分だと、ガタつきや振動の原因になります。続行する前に安定性を確認してください。
- 2. 必要に応じてアダプターを接続する： KOMODO-X、V-RAPTOR、またはV-RAPTOR XLカメラを使用する場合は、アダプターDSMC3 Aをカメラの上部に取り付けます。電源とビデオ信号のために16ピンケーブルを接続します。 アダプターとの互換性を確保するために、カメラのファームウェアが最新であることを確認してください。
- 3. ビューファインダーをマウントに取り付ける： RED Compact EVFまたはRED EVF DSMC2（OLED）をマウントまたはアームのクランプにスライドさせます。ビューファインダーを傷つけないように、クランプはしっかりと、しかし強く締めすぎないように締めてください。 締めすぎないでください：過度の圧力はビューファインダーの筐体を変形させる可能性があります。適度な締め付けで十分です。
- 4. ビューファインダーの位置を調整する： マウントまたはアームのテレスコピックジョイントを使用して、目に最も快適な位置にビューファインダーを配置します。エクステンションアームの場合は、必要に応じて25cmから37cmの範囲で展開します。 実際の撮影条件下で位置をテストしてください：静的な調整は動きの中で不快になる可能性があります。
- 5. 接続と安定性を確認する： すべてのケーブルがしっかりと接続され、動きの妨げにならないことを確認してください。アセンブリを軽く揺すって、ガタつきがないか確認します。 ケーブルの接続不良は断続的な信号損失を引き起こす可能性があります。各撮影前に接続を確認してください。
推奨製品
-

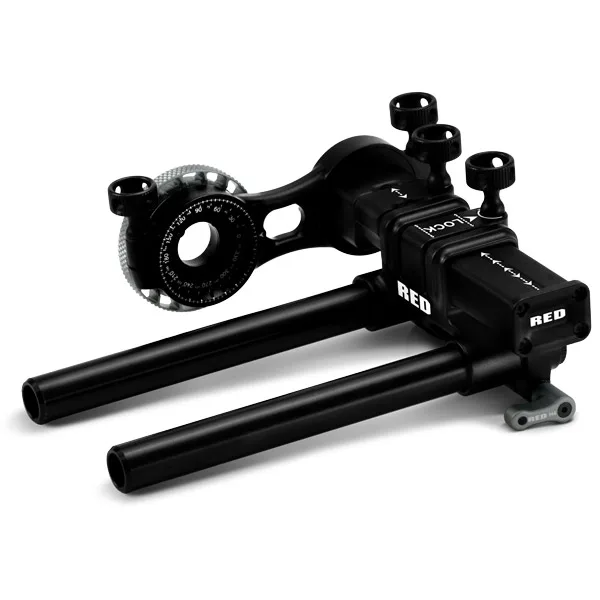

RED EVFマウントDSMC3 – ビューファインダーマウント: RED EVFマウントDSMC3は、15mmロッドベースの軽量EVFマウントソリューションで、DSMC3およびDSMC2システムと互換性があります。リグに過度な重量を追加することなく、多軸で素早く調整可能なマウントに最適です。
RED EVFマウントDSMC3 – ビューファインダーマウント
-

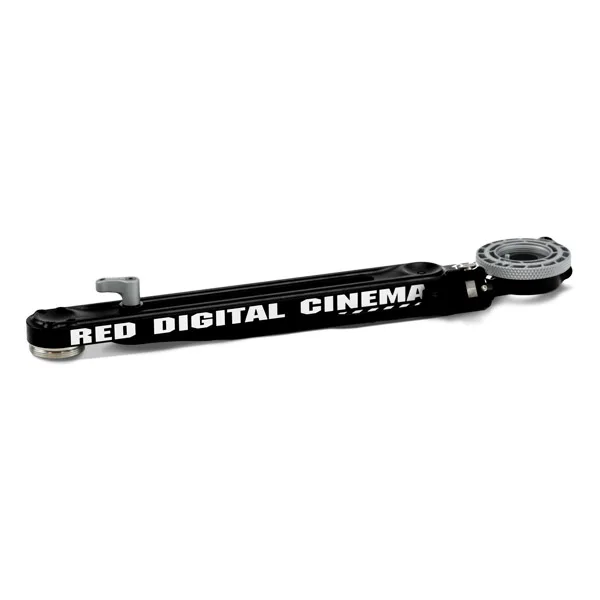

RED EVFエクステンションアーム – ビューファインエクステンションアーム: RED EVFエクステンションアームは、完全に展開した場合の範囲が25cmから37cmで、三脚やドリーでの使用向けに設計されています。ビューファインダーをカメラ本体から離す必要がある設定に最適で、視覚的な快適性が向上します。
RED EVFエクステンションアーム – ビューファインエクステンションアーム
-

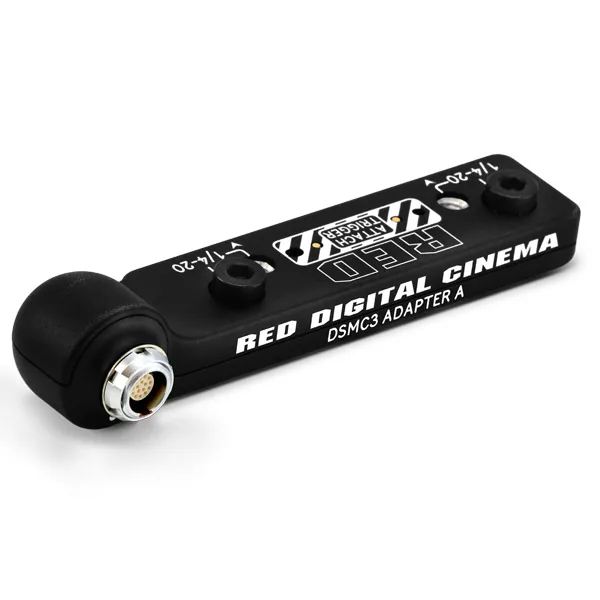

REDアダプターEVF DSMC3 A: アダプターDSMC3 Aは、KOMODO-X、V-RAPTOR、またはV-RAPTOR XLカメラの上部に取り付け、16ピン出力を介して電源、ビデオ、およびコントロールを提供します。ネイティブEVF端子のないDSMC3カメラにREDビューファインダーを接続するために必要で、コントロール機能を維持します。
