빠른 답변
NO/NC 스위치 큐브를 사용하면 레버를 누를 때 회로를 제어하는 방식을 선택할 수 있습니다. NO(노멀리 오픈) 모드에서는 레버를 누르면 회로가 닫히며 전원이 켜집니다. NC(노멀리 클로즈드) 모드에서는 레버를 눌러 회로를 열기 전까지 회로가 닫힌 상태를 유지합니다. NO는 누르면 시작하는 동작에, NC는 안전 차단 또는 누르면 멈추는 동작에 사용하세요. Circuit Cubes 빌드에 의도적인 제어를 추가하는 간단하고 신뢰할 수 있는 방법입니다.
NO/NC 스위치 큐브의 실제 기능
NO/NC 스위치 큐브는 레버 암이 있는 기계식 슬라이드 스위치입니다. NO 또는 NC로 슬라이드한 후 레버를 눌러 회로 상태를 변경합니다. NO 위치에서는 회로가 열려(꺼짐) 있다가 레버를 누르면 닫히면서 전류가 흐릅니다. NC 위치에서는 회로가 닫혀(켜짐) 있다가 레버를 누르면 열리면서 전류가 차단됩니다. 이것이 전체 동작입니다. 프로그래밍이 필요 없고 스위치 자체에 배터리가 필요하지 않습니다.
NO vs NC: 빌드에 적합한 모드 선택하기
어떤 동작이 무언가를 시작하게 하려면 NO를 선택하세요. 버튼을 눌러 모터를 작동시키거나, LED를 켜거나, 소리를 트리거하는 경우입니다. 어떤 동작이 무언가를 멈추게 하거나 회로가 기본적으로 실행되다가 중단되어야 하는 경우 NC를 선택하세요. 킬 스위치, 누르면 열리는 게이트, 접촉 시 꺼지는 버저 등이 이에 해당합니다. 확실하지 않다면 NO부터 시작하세요. 가장 일반적인 '누르면 켜짐' 기대에 부합합니다.
스위치를 Circuit Cubes 회로에 연결하는 방법
스위치는 회로의 한 부분일 뿐입니다. 루프를 완성하려면 전원(배터리 큐브)과 출력(모터, LED 또는 기타 큐브)이 필요합니다. 스위치가 출력에 전류가 도달하는지 제어할 수 있도록 스위치를 출력과 직렬로 연결하세요. 스위치에는 극성이 없으므로 와이어 방향은 어느 쪽이든 상관없습니다. 회로가 반응하지 않으면 모든 큐브가 단단히 연결되어 있는지, 배터리가 충전되었는지 확인하세요.
배터리 큐브
스위치 큐브를 사용한 예제 빌드
'누르면 발사' 자동차를 시도해보세요. Cubit 모터 큐브와 배터리를 사용하여 NO 모드로 설정합니다. 레버를 눌러 자동차를 앞으로 보내세요. '누르면 정지' 팬의 경우 NC 모드를 사용하여 레버를 누를 때까지 모터가 계속 작동하도록 합니다. 블루투스 큐브와 결합하여 원격 제어를 추가할 수도 있지만, 스위치는 독립적으로 작동하는 물리적 제어 장치임을 기억하세요. Feast 빌드(제품 ID 1380295)는 맞춤형 모델에 움직임을 추가하는 재미있는 예시이며, 스위치를 통합하여 Feast가 움직이는 시점을 제어할 수 있습니다.
단계별 가이드: 빌드에서 NO/NC 스위치 큐브 사용하기
- 제어 로직 계획: 회로가 누를 때까지 꺼져 있어야 하는지(NO) 아니면 누를 때까지 켜져 있어야 하는지(NC) 결정하세요. 나중에 모드를 혼동하지 않도록 적어두거나 스케치하세요. 확인: 누르면 무언가를 시작하려면 NO를, 누르면 무언가를 멈추려면 NC를 선택하세요.
- 스위치를 올바른 모드로 슬라이드: 전원을 연결하기 전에 슬라이드 스위치를 NO 또는 NC로 이동하세요. 레버 암은 위쪽(누르지 않은 상태)에 있어야 합니다. 흔한 실수: 빌드하기 전에 모드를 설정하는 것을 잊는 경우. 회로가 예상과 반대로 작동하면 먼저 슬라이드 위치를 확인하세요.
- 스위치를 출력과 직렬로 연결: 스위치를 사용하여 모터, LED 또는 기타 출력으로의 전류 흐름을 제어하세요. 배터리에서 스위치로 한 와이어를 연결하고, 스위치에서 출력으로 다른 와이어를 연결하세요. 출력을 다시 배터리에 연결하여 회로를 완성하세요. 확인: 스위치는 출력과 동일한 루프에 있어야 합니다. 병렬로 연결하면 출력을 제어할 수 없습니다.
- 레버로 회로 테스트: 레버를 누르고 놓아 회로 상태가 변경되는지 확인하세요. NO 모드에서는 누르면 출력이 활성화되어야 하고, NC 모드에서는 누르면 비활성화되어야 합니다. 흔한 실수: 아무 일도 일어나지 않는다고 스위치가 고장났다고 가정하는 경우. 스위치를 점검하기 전에 배터리 충전 상태와 모든 연결을 확인하세요.
- 빌드에 스위치와 와이어 고정: 내장 포트와 장착 지점을 사용하여 스위치를 제자리에 고정하고, 레버에 접근할 수 있고 와이어에 무리가 가지 않도록 하세요. 확인: 레버가 와이어를 당기지 않고 자유롭게 움직여야 합니다. 뻣뻣하게 느껴지면 스위치 위치를 조정하세요.
제품 정보

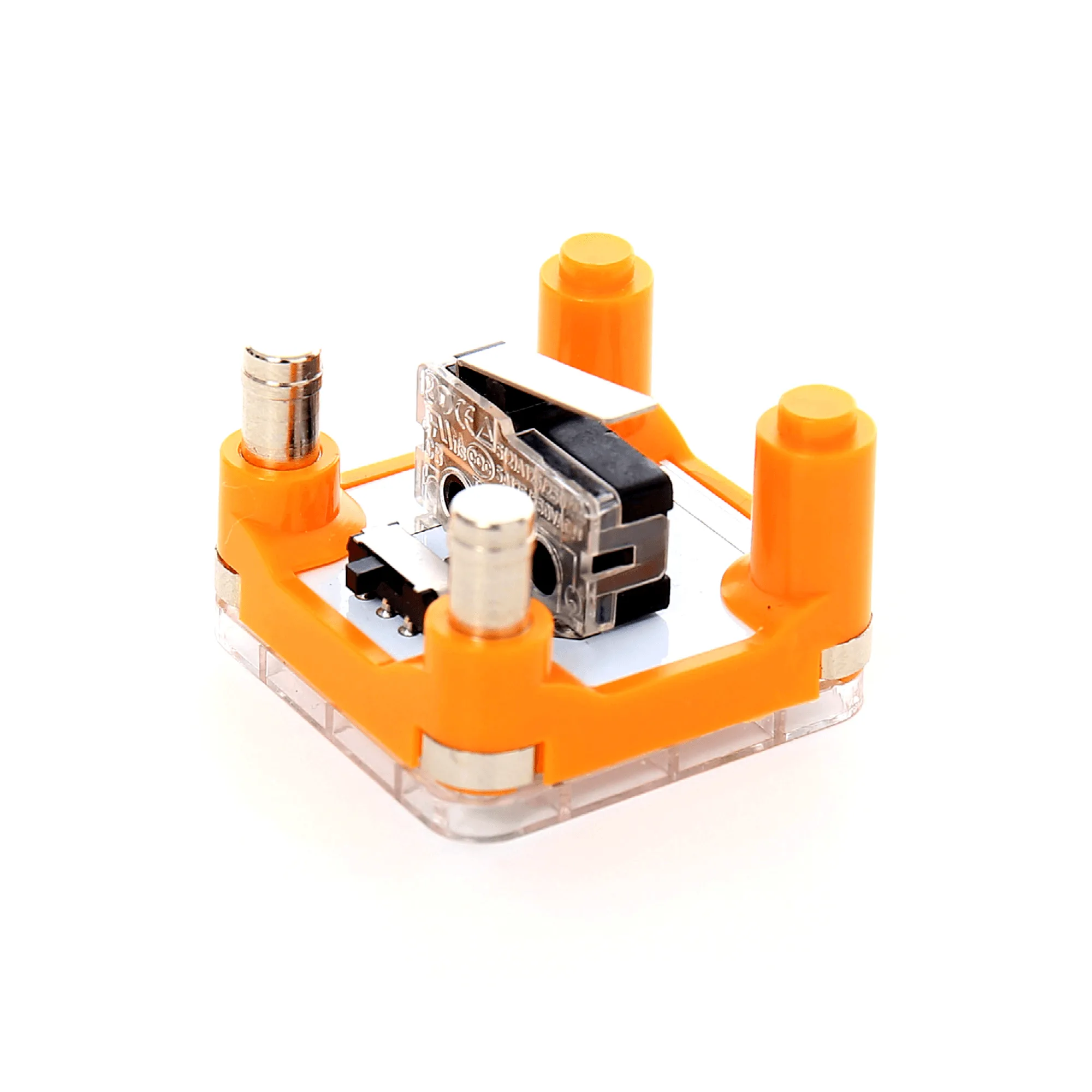

- NO/NC 스위치 큐브: 노멀리 오픈(NO)과 노멀리 클로즈드(NC)는 말 그대로의 의미입니다. 슬라이드 스위치를 NO 위치로 이동하면 레버 암을 누를 때 회로가 닫힙니다. NC 위치에서는 레버 암을 눌러 열기 전까지 회로가 닫힌 상태를 유지합니다. 이것이 핵심 동작입니다. NO는 누를 때까지 꺼져 있고, NC는 누를 때까지 켜져 있습니다. 누르는 동작이 빌드를 시작하게 할지 멈추게 할지에 따라 모드를 선택하세요.
- Cubit Motor Cube: Cubit Geared Motors는 컴팩트하면서도 강력합니다. 내부의 소형 유성 기어가 고속 모터를 약 160 RPM으로 감속하여 기어, 바퀴 등에 토크를 제공합니다. 모터 주변의 세 개의 포트는 Bluetooth Cube의 와이어를 연결할 수 있는 최대의 다양성을 제공합니다. 이 모터는 스위치 제어 빌드의 일반적인 출력 장치입니다. 160 RPM 속도와 여러 포트 덕분에 스위치 및 다른 큐브와 쉽게 통합할 수 있습니다.

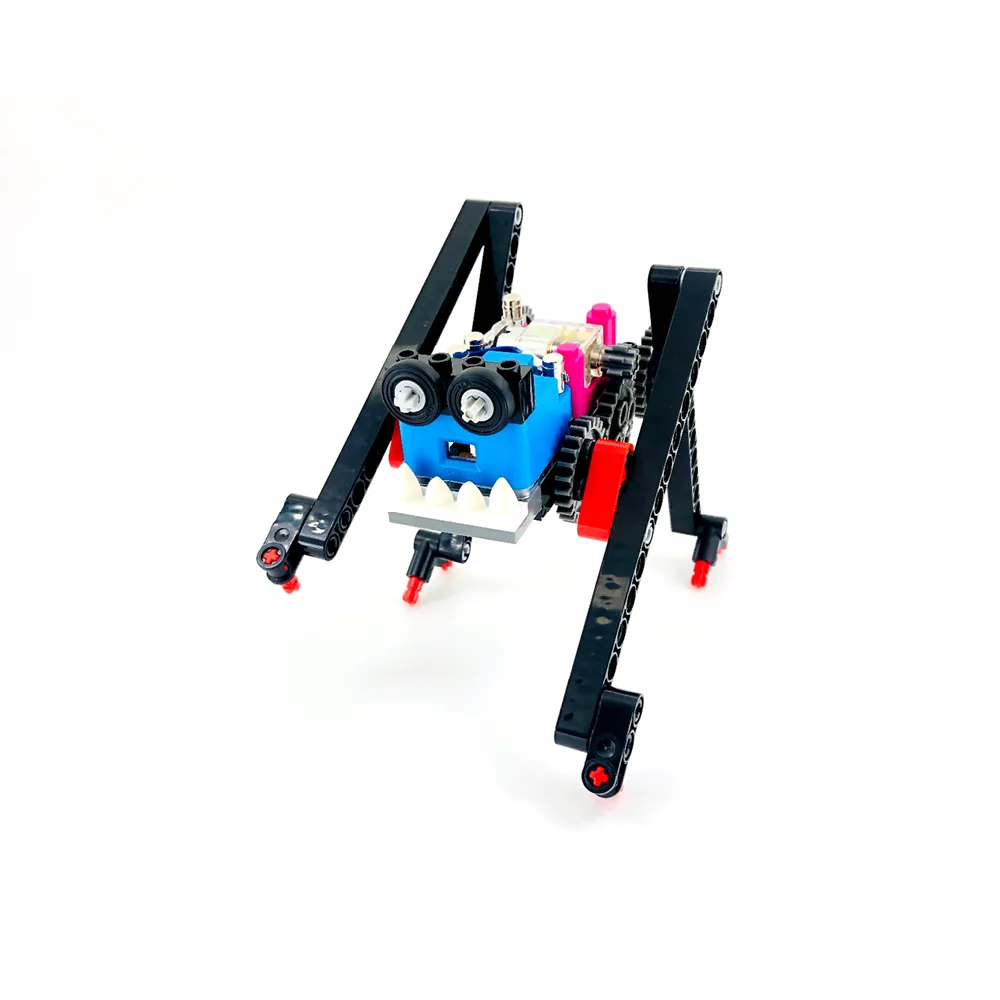

- Feast: 이 STEM 장난감 Feast [221]로 여러분의 블록을 생동감 있게 만들어보세요. Tenka Inc.의 Circuit Cubes에서 제작한 이 빌드는 여러분이 이미 조립하는 블록에 움직임과 생명을 더하도록 설계되었습니다. Feast는 스위치를 사용하여 움직임의 시작과 정지를 제어함으로써 상호작용성을 높일 수 있는 맞춤형 빌드의 예시입니다.
