빠른 답변
전송 증인 샘플은 코팅 공정 중 생산 광학 부품 옆에 배치되는 연마된 광학 평판입니다. 증착 후, 증인 샘플의 전송 스펙트럼을 측정하여 실제 부품을 다루거나 위험을 감수하지 않고 코팅 성능을 검증합니다.
실제 광학 부품을 테스트하는 대신 전용 증인 샘플을 사용하는 이유는 무엇인가요?
실제 광학 부품을 테스트하면 긁힘, 오염 또는 장착 손상이 발생할 수 있습니다. 증인 샘플은 생산 부품을 보호하는 희생 대리 역할을 합니다. 또한 일관된 두께와 표면 품질에서 전송을 측정할 수 있어 결과를 왜곡할 수 있는 변수를 제거합니다.
증인 샘플 재질이 생산 광학 부품과 일치해야 하나요?
이상적으로는 그렇지만 항상 그런 것은 아닙니다. 광대역 코팅의 경우 코팅 설계가 해당 굴절률에 최적화되어 있으므로 기판 굴절률을 일치시키는 것이 중요합니다. 협대역 또는 단일 파장 코팅의 경우 용융 실리카와 같은 일반 기판도 유용한 데이터를 제공할 수 있습니다. 항상 코팅 업체나 엔지니어와 확인하십시오.
전송 증인 샘플에 대한 자주 묻는 질문
코팅 중 전송 증인 샘플을 어떻게 사용하나요?
증인 샘플을 생산 광학 부품 옆에 있는 코팅 챔버에 배치합니다. 코팅 공정 후 증인 샘플을 꺼내 분광 광도계로 전송 스펙트럼을 측정합니다. 측정된 곡선을 코팅 설계 사양과 비교합니다. 추적성을 위해 항상 용융 로트 ID와 챔버 위치를 기록하십시오.
전송 증인 샘플을 재사용할 수 있나요?
아니요. 일단 코팅되면 증인 샘플은 해당 특정 런의 코팅을 유지합니다. 세척하거나 재코팅하면 측정 데이터가 변경됩니다. 각 런마다 새롭고 코팅되지 않은 증인 샘플이 필요합니다. 예상 코팅 런 수에 맞춰 증인 샘플을 주문하십시오.
굴절률 옵션은 어떤 영향을 미치나요?
정확한 전송 데이터를 얻으려면 증인 샘플 기판의 굴절률이 생산 광학 부품의 기판과 일치해야 합니다. 예를 들어 생산 광학 부품이 N-BK7인 경우 동일한 굴절률의 증인 샘플을 사용하십시오. 불일치는 측정된 전송 곡선을 이동시킬 수 있습니다. 증인 샘플을 선택하기 전에 생산 광학 부품의 기판 재질을 확인하십시오.
제품 정보
-

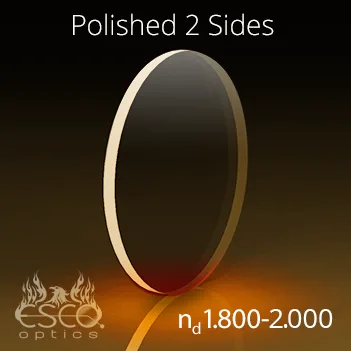

증인 샘플, 전송, 1.800-2.000: 이 증인 샘플은 양면이 연마되어 스크래치-디그 60-40, 평탄도 < 1 파 @ 633 nm @ 80% CA, 평행도 < 1 arc min입니다. 이러한 공차는 측정된 전송이 표면 결함이나 쐐기 효과가 아닌 코팅에 의해 결정되도록 하여 코팅 검증을 위한 신뢰할 수 있는 데이터를 제공합니다.
증인 샘플, 전송, 1.800-2.000
-
증인 샘플, 전송, 1.800-2.000: 모든 증인 샘플은 용융 로트 관리되며 개별 용융 데이터는 요청 시 제공됩니다. 용융 로트 관리를 통해 코팅 결과를 특정 유리 배치와 연관시킬 수 있으며, 이는 반복 가능한 생산 및 문제 해결에 중요합니다.
