إجابة سريعة

ثبّت SmallRig HawkLock H21 على قضيب NATO أو قاعدة rosette، ثم أحكم ربط الرافعة المركزية حتى تُقفل رؤوس الكرة، ثم مرّر كابل USB-C أو HDMI بزاوية قائمة على طول الذراع مع حلقات ارتخاء. اختبر كل مفصل يدويًا قبل تركيب شاشة أو إضاءة.

خطّط لموضع الذراع قبل تركيب أي شيء

ضع SmallRig HawkLock H21 مقابل القفص أو المقبض العلوي وتخيّل أين يجب أن تجلس الشاشة أو الإضاءة. تمنحك الذراع 7 بوصة مدى وصول، لكن مفصل rosette المركزي ورأسي الكرة يضيف كل منهما نقطة محورية، لذا كل زاوية إضافية تستهلك الثبات. استهدف انحناءة واحدة في المنتصف وواحدة عند كل طرف، وليس خطًا متعرجًا.

مرّر الكابلات قبل إحكام الذراع

إضافة الكابلات أصعب بكثير بعد إحكام الذراع. وصّل الشاشة أو SSD أولًا، ثم مرّر الكابل على طول الذراع مع حلقة خدمة صغيرة قرب كل مفصل. موصل بزاوية قائمة مثل Kondor Blue USB-C يمنع القابس من البروز مستقيمًا والتعثر بيدك أو بحزام. لتمديدات HDMI، كابل Promaster 10 بوصة قصير بما يكفي لتجنب لفّة فوضوية على تجهيزة مدمجة.

تحقق من الخلوص وعزم الربط عند كل مفصل

بعد تركيب الذراع، حرّكها عبر مداها الكامل يدويًا. إذا انزلق رأس كرة تحت وزن الملحق، توقف وأعد إحكام الرافعة المركزية. يستخدم H21 رافعة كبيرة واحدة لتثبيت رأسي الكرة وrosette، لذا نقطة واحدة مرتخية تعني عادةً أن الذراع بأكملها تحتاج ربع لفة أخرى. لا تُجبر أي مفصل على تجاوز نقطة توقفه.

إعداد التجهيزة خطوة بخطوة

  1. ثبّت الذراع على قضيب NATO أو rosette: اسحب مشبك NATO واحدًا على القفص أو المقبض العلوي وأحكم ربط البرغي اليدوي حتى لا تستطيع الذراع الالتواء. إذا كانت تجهيزتك تستخدم قاعدة rosette، حاذِ الأسنان قبل الإحكام حتى لا تتلف الذراع. نقطة تحقق: يجب أن تحمل الذراع وزنها دون ترهل.
  2. ثبّت الملحق واضبط الزاوية: ثبّت الشاشة أو الإضاءة على الطرف الحر 1/4"-20 المضاد للالتواء. أرخِ الرافعة المركزية بما يكفي لتحريك رؤوس الكرة، ضع الملحق، ثم أحكم الرافعة بقوة. لا تُفرط في الإحكام بما يتجاوز ضغط اليد. نقطة تحقق: يبقى الملحق ثابتًا عند النقر عليه بلطف.
  3. مرّر الكابلات وثبّتها: وصّل USB-C بزاوية قائمة أو كابل HDMI قصير، مع ترك حلقة صغيرة قرب كل مفصل. استخدم أربطة لاصقة على الذراع، وليس على موصل الكابل، لمنع الشد. تجنب تمرير الكابلات عبر الرافعة المركزية حيث يمكن أن تُقرص. نقطة تحقق: الكابلات لديها ارتخاء عند التمدد الكامل ولا تسحب المنافذ.
  4. اختبر المدى الكامل للحركة: حرّك الذراع عبر مواضعها المقصودة مع الملحق المثبت. إذا انزلق أي مفصل، أعد إحكام الرافعة المركزية. إذا انحشر كابل، أعد تمريره قبل التصوير. الخطوة التالية: حدّد موضعك المفضل بقطعة صغيرة من الشريط اللاصق حتى تتمكن من إعادة الضبط بسرعة.

منتجات تدعم هذا الإعداد

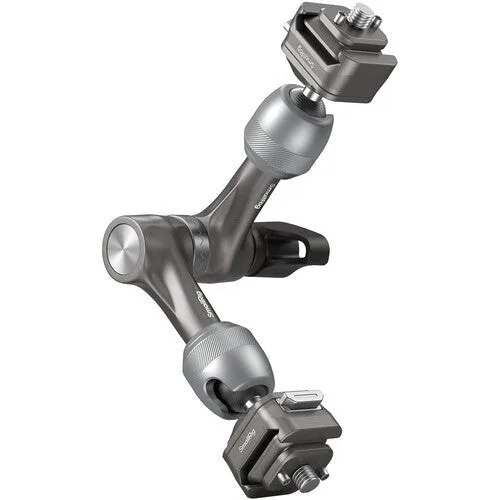

  • SmallRig HawkLock H21 Quick Release Rosette Magic Arm (7"): يحتوي SmallRig 7" HawkLock H21 Quick Release Rosette Magic Arm على مشابك NATO مع ملحقات مضادة للالتواء 1/4"-20 على كلا الطرفين ورافعة قفل مركزية كبيرة تثبّت رأسي الكرة ومفصل rosette المركزي. تتيح لك مشابك NATO المزدوجة نقل الذراع بين قفص أو مقبض علوي أو شاشة دون محولات إضافية، بينما تعني الرافعة الواحدة أنه يمكنك قفل الذراع بالكامل بيد واحدة.

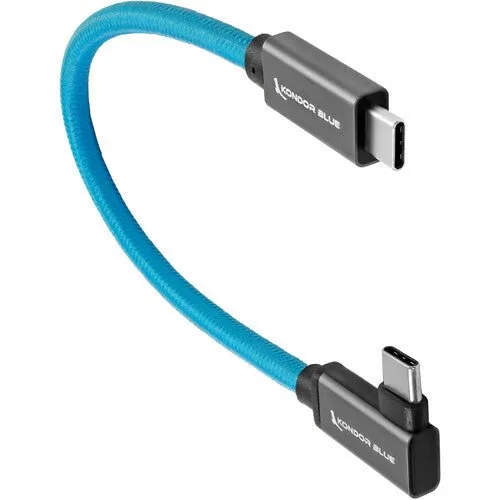

  • Kondor Blue Right-Angle USB-C 3.1 Gen 2 Cable (8.5”, Blue): يدعم Kondor Blue Right-Angle USB-C 3.1 Gen 2 Cable (8.5", Blue) تقنية Thunderbolt 3 وحتى 100 واط من الطاقة. يُبقي القابس ذو الزاوية القائمة الموصل ملاصقًا للشاشة أو SSD، مما يقلل خطر التعثر، وتعني قدرة الطاقة أنه يمكنك شحن جهاز أثناء بقائه موصولًا.

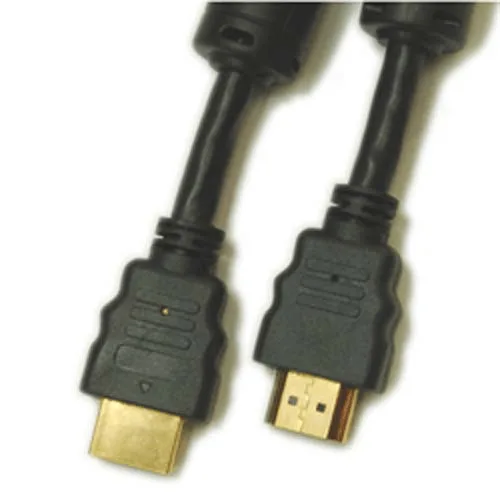

  • Promaster HDMI Cable A Male - A Male 10": يتوافق Promaster HDMI Cable A Male - A Male 10" مع HDMI High Speed 1.4، ويستخدم موصلات مطلية بالذهب 24k، وموصلات مطليّة بالفضة، وتدريع رباعي. طول 10 بوصة مثالي للمسافات القصيرة على التجهيزة بين الكاميرا والشاشة، ويساعد التدريع في الحفاظ على وضوح الإشارة قرب المفاصل المعدنية للذراع.
