النوافذ البصرية المربعة: مقارنة خيارات الركيزة

إجابة سريعة

بالنسبة لمعظم تطبيقات نوافذ الرؤية التجارية وأجهزة القياس، يوفر زجاج Borofloat 33 أفضل قيمة، بينما يوفر السيليكا المنصهر ثباتًا حراريًا فائقًا ونقلًا في نطاق الأشعة تحت الحمراء القريبة.

ما يهم في اختيار مادة الركيزة للنافذة المربعة

النوافذ المربعة شائعة في نوافذ الرؤية، وأغلفة الأجهزة، وركائز مقسمات الحزم. يؤثر اختيار الركيزة على نطاق النقل والأداء الحراري والتكلفة. تشترك الخيارات الثلاثة هنا في جودة سطح 60-40 scratch-dig وفتحة واضحة بنسبة 85%، لذا تعود الاختلافات إلى خصائص المواد ومواصفات التفاوتات.

مقايضات يجب مراعاتها

• الخيار المناسب للميزانية: اختر Borofloat 33 عندما تكون التكلفة هي الاهتمام الأساسي ولا تتطلب التطبيق دقة سطح عالية أو نقلًا ممتدًا للأشعة تحت الحمراء. دقة سطحه 5λ/بوصة وتفاوت سمك +/- 0.250 مم كافية لنوافذ الرؤية الأساسية والنوافذ الواقية.
• الدقة ونقل الأشعة تحت الحمراء: اختر السيليكا المنصهر منخفضة OH عندما تحتاج إلى دقة سطح ≤2λ/بوصة، أو تمدد حراري منخفض، أو نقل يتجاوز 2.5 ميكرون. التكلفة الأعلى مبررة لنوافذ الليزر، وأغطية التصوير الحراري، أو أي إعداد يتعرض لتقلبات في درجات الحرارة.
• حل وسط: اختر كوارتز منصهر G1 عندما تريد دقة سطح أفضل من Borofloat دون دفع علاوة السيليكا المنصهرة الكاملة. يعمل جيدًا لنوافذ الأجهزة وركائز مقسمات الحزم التي تحتاج إلى تسطح جيد ولكنها لا تتطلب نقل الأشعة تحت الحمراء القريبة.

حقائق الركيزة في لمحة

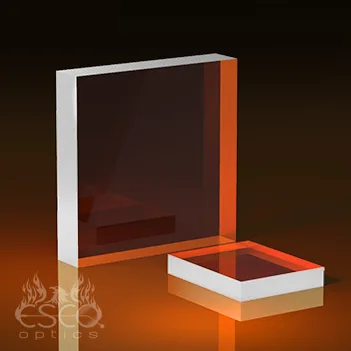

• نوافذ تجارية مربعة من Borofloat 33: يتمتع Borofloat 33 بتفاوت سمك +/- 0.250 مم ودقة سطح 5λ لكل بوصة. التفاوتات الأقل تحافظ على انخفاض التكلفة، مما يجعله مثاليًا لنوافذ الرؤية غير الحرجة ونوافذ التفريغ حيث تكون الدقة ثانوية.



  نوافذ تجارية مربعة من Borofloat 33

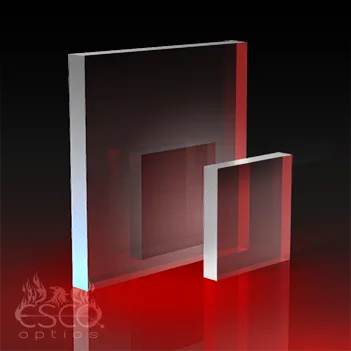

• نوافذ تجارية مربعة من السيليكا المنصهرة منخفضة OH I2-IR: توفر السيليكا المنصهرة منخفضة OH للأشعة تحت الحمراء نقلًا استثنائيًا يصل إلى 3 ميكرون ومعامل تمدد حراري منخفض. تتحمل هذه الركيزة الدورات الحرارية وتطبيقات الأشعة تحت الحمراء القريبة دون تشويه، وهي مناسبة لنوافذ الليزر والبيئات ذات درجات الحرارة العالية.



  نوافذ تجارية مربعة من السيليكا المنصهرة منخفضة OH I2-IR

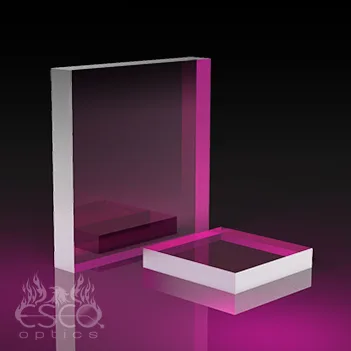

• نوافذ تجارية مربعة من الكوارتز المنصهر التجاري G1: يقدم الكوارتز المنصهر التجاري G1 دقة سطح ≤2λ لكل بوصة وسعر أقل من السيليكا المنصهرة. يسد الفجوة بين Borofloat 33 والسيليكا المنصهرة، مما يعطي دقة سطح أفضل من Borofloat بتكلفة معتدلة.

أي ركيزة تناسب مشروعك؟

الأفضل لـ

• Borofloat 33: نوافذ الرؤية الحساسة للتكلفة، ونوافذ التفريغ، وركائز نوافذ اللحام حيث الدقة ليست حرجة.
• السيليكا المنصهرة: التطبيقات التي تحتاج إلى نقل الأشعة تحت الحمراء القريبة حتى 3 ميكرون، أو ثبات حراري، أو تسطح سطح محكم.
• الكوارتز المنصهر: نوافذ الأجهزة العامة وركائز مقسمات الحزم التي تتطلب دقة أفضل من Borofloat بسعر معتدل.

غير مناسب لـ

• Borofloat 33 غير مناسب للبصريات عالية الدقة أو التطبيقات التي تتطلب نقلًا يتجاوز 2.5 ميكرون.
• قد يكون السيليكا المنصهرة مبالغًا فيه للنوافذ الواقية البسيطة حيث يكون Borofloat 33 كافيًا.
