Kurze Antwort
Kommerzielle Spiegel von Esco Optics bieten eine praktische, kosteneffiziente Lösung für alltägliche Reflexionsaufgaben, während Präzisionsspiegel für hochpräzise Anwendungen mit engeren Ebenheitstoleranzen und speziellen Beschichtungen benötigt werden.
Ebenheit: Die entscheidende Spezifikation
Der größte Unterschied zwischen kommerziellen und Präzisionsspiegeln ist die Oberflächenebenheit. Kommerzielle Spiegel bestehen aus Kalk-Natron-Floatglas mit einer kommerziellen Politur auf der Rückseite. Sie sind ideal für allgemeine Beleuchtung, Projektion und visuelle Inspektion, bei denen keine Submikron-Genauigkeit erforderlich ist. Präzisionsspiegel hingegen bestehen typischerweise aus Borosilikat oder Quarzglas und werden auf λ/10 oder besser poliert für Laserstrahlsteuerung, Interferometrie und Bildgebungssysteme.
Beschichtung und Reflexionsleistung
Kommerzielle Spiegel verwenden eine Aluminium-Siliziummonoxid-Beschichtung (Al-SiO), die eine durchschnittliche Reflexion von über 85% im Bereich von 350-800 nm bietet. Diese kosteneffiziente Beschichtung ist langlebig und eignet sich gut für breitbandige sichtbare und nahe UV-Anwendungen. Präzisionsspiegel verwenden oft verbessertes Aluminium, geschütztes Silber oder dielektrische Beschichtungen, die auf bestimmte Laserwellenlängen oder höhere Reflexion bei bestimmten Winkeln zugeschnitten sind. Für die meisten Labor- oder Industrieanwendungen ist Al-SiO völlig ausreichend; für Hochleistungslaser oder kritische Messtechnik ist eine Präzisionsbeschichtung unerlässlich.
Verfügbare Formen: Quadratisch vs. Rund
Kommerzielle Spiegel sind sowohl in quadratischer als auch in runder Form erhältlich. Quadratische Spiegel sind üblich in Montagerahmen, optischen Breadboards und rechteckigen Strahlengängen. Runde Spiegel eignen sich für runde Strahlengänge, OEM-Instrumente und optische Röhren. Die Wahl wird oft durch die Geometrie Ihres Systems und mechanische Einschränkungen bestimmt. Präzisionsspiegel sind häufiger in runder Form zu finden, da sie in kinematischen Halterungen leichter zu zentrieren und zu drehen sind.
Abwägungen auf einen Blick
- Kosten vs. Genauigkeit: Kommerzielle Spiegel kosten deutlich weniger, bieten aber nur handelsübliche Ebenheit. Präzisionsspiegel kosten mehr pro Einheit, gewährleisten aber eine Oberflächenqualität unter λ.
- Beschichtungseignung: Al-SiO-Beschichtungen sind robust und breitbandig, aber nicht für eine einzelne Laserlinie oder extreme Reflexion optimiert. Präzisionsbeschichtungen können eine Reflexion von >99% bei einer bestimmten Wellenlänge erreichen. Lassen Sie Ihre Wellenlänge und Leistungsstufe die Wahl der Beschichtung leiten.
- Formflexibilität: Kommerzielle Spiegel sind sowohl in quadratischer als auch in runder Form erhältlich. Präzisionsspiegel sind in Standardkatalogen überwiegend rund, obwohl kundenspezifische Quadrate möglich sind. Überprüfen Sie Ihre mechanische Umgebung, bevor Sie die Form auswählen.
- Anwendungsschwelle: Wenn Sie eine einfache 90°-Faltung oder Bildübertragung benötigen, funktionieren kommerzielle Spiegel gut. Wenn Sie ein Laserinterferometer oder Bildgebung mit Submikron-Auflösung bauen, wählen Sie Präzisionsspiegel.
Produktfakten
-

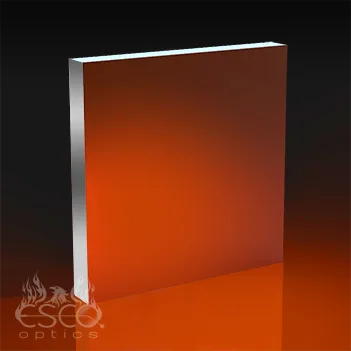

Spiegel, kommerzielle Qualität quadratisch: Quadratischer kommerzieller Spiegel mit Al-SiO-Beschichtung, die eine durchschnittliche Reflexion von >85% im Bereich von 350-800 nm. Ideal für rechteckige optische Wege oder Montage in Standard-Breadboards und Rahmen.
Spiegel, kommerzielle Qualität quadratisch
-

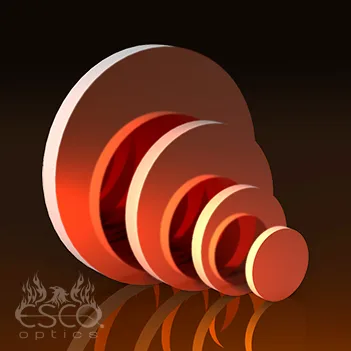

Spiegel, handelsübliche Qualität, rund: Spiegel, kommerzielle Qualität rund
Spiegel, handelsübliche Qualität, rund
Welcher Spiegel passt zu Ihrem Projekt?
Am besten geeignet für
- Kostensensible Projekte, die allgemeine Reflexion, Beleuchtung oder einfache optische Wege benötigen
- Anwendungen, bei denen handelsübliche Ebenheit und >85% Reflexion akzeptabel sind
- Mechanische Aufbauten, die entweder quadratische oder runde Spiegelformate erfordern
Nicht für
- Hochpräzise Laserstrahlsteuerung, Interferometrie oder Bildgebungssysteme, die λ/10 Ebenheit oder besser erfordern
- Anwendungen, die >99% Reflexion bei einer einzelnen Laserwellenlänge erfordern
