Kurze Antwort

Optische Platten sind planparallele Fenster, die als Referenzflächen oder in der Interferometrie verwendet werden, während Präzisionskeilfenster einen bewussten Winkel einführen, um Rückreflexionen umzuleiten. Wenn Ihr System unter Geisterbildern oder Rückkopplungen leidet, ist ein Keilfenster die bessere Wahl; wenn Sie eine flache Referenzebene benötigen, ist eine optische Platte unerlässlich.

Was ist eine optische Platte?

Eine optische Platte ist ein präzisionspoliertes Glasstück mit einer oder beiden Oberflächen, die auf einen Bruchteil einer Wellenlänge flach sind. Sie wird häufig als Referenzfläche zur Prüfung der Ebenheit anderer optischer Komponenten oder als Substrat für Spiegel verwendet. Da beide Flächen parallel sind, durchläuft Licht sie gerade, und jede Rückreflexion kehrt auf demselben Weg zurück – was in Lasersystemen problematisch sein kann.

Was ist ein Präzisionskeilfenster?

Ein Präzisionskeilfenster hat einen bewussten Winkel zwischen seinen beiden Oberflächen – typischerweise 30 Bogenminuten – sodass die Rückreflexion von der optischen Achse weggeleitet wird. Dies verhindert Rückkopplungen und Geisterbilder in Laserresonatoren und anderen empfindlichen Aufbauten. Der Keil ermöglicht es auch, den Strahlengang durch Drehen des Fensters abzustimmen.

Ebenheit und Oberflächenqualität: Ein praktischer Vergleich

Die Ebenheit ist eine wichtige Spezifikation für beide, aber der Schwerpunkt unterscheidet sich. Optische Platten werden mit sehr engen Toleranzen spezifiziert – oft λ/10 oder besser – da sie als Referenzflächen dienen. Präzisionskeilfenster von Esco sind in Ebenheitsgraden von λ/4 bis λ/10 erhältlich, sodass Sie die Ebenheit an Ihre Anwendung anpassen können. Für weniger anspruchsvolle Aufgaben bieten handelsübliche Fenster eine Oberflächengenauigkeit von ≤2λ pro Zoll und eine 60-40 Kratzer-Dig, was für Sichtfenster oder Vakuumfenster ausreicht, aber nicht für die Interferometrie.

Abzuwägende Kompromisse

  • Ebenheit vs. Keilwinkel: Optische Platten haben parallele Flächen, daher leiten sie Reflexionen nicht um. Keilfenster opfern die perfekte Parallelität, um die Kontrolle über Rückreflexionen zu gewinnen. Wählen Sie einen Keil, wenn Sie Geisterbilder eliminieren müssen; wählen Sie eine Platte, wenn Sie eine echte Referenzebene benötigen.
  • Kosten vs. Leistung: Präzisionskeilfenster mit λ/10 Ebenheit sind teurer als handelsübliche Platten. Handelsübliche Fenster sind budgetfreundlich, haben aber lockerere Toleranzen. Passen Sie die Spezifikation an Ihre Anwendung an – zahlen Sie nicht zu viel für λ/10, wenn Ihr System λ/4 toleriert.
  • Materialoptionen: Sowohl Platten als auch Keile sind in N-BK7 oder UV-Qualität Quarzglas erhältlich. Quarzglas bietet bessere thermische Stabilität und UV-Durchlässigkeit, jedoch zu einem höheren Preis. Für UV- oder Hochleistungslaseranwendungen wählen Sie Quarzglas; für sichtbares Licht und allgemeine Anwendungen ist N-BK7 ausreichend.

Produktdaten auf einen Blick

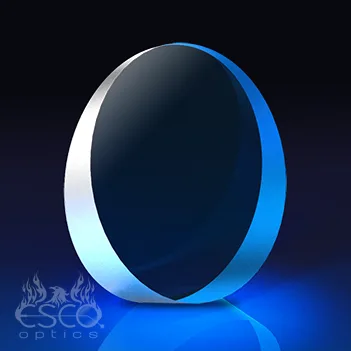

  • Präzisionskeilfenster, S1-UV-Qualität Quarzglas: Präzisions-Laserqualität runde Keilfenster sind ideal für Anwendungen, bei denen direkte Rückreflexionen problematisch wären. Sie haben einen bewussten Keil von 30 Bogenminuten und eine Ebenheit von λ/4 bis λ/10. Wenn Sie ein Lasersystem oder ein Interferometer bauen, eliminiert dieses Keilfenster Geisterreflexionen und Rückkopplungen, ohne die Ebenheit zu beeinträchtigen.

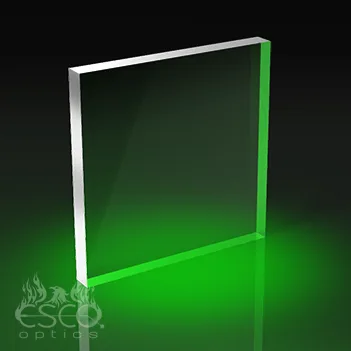

  • Handelsübliche Fenster, quadratisch, N-BK7 Optisches Glas*: Handelsübliche Fenster, quadratisch, N-BK7 optisches Glas, mit Oberflächengenauigkeit ≤5λ pro Zoll (für 1.0-3.0 mm Dicke) und einem 60-40 Kratzer-Dig, mit fein geschliffenen und sicherheitsabgeschrägten Kanten. Für Sichtfenster oder Instrumentenfenster, bei denen Rückreflexionen kein Problem darstellen, bietet diese kostengünstigere Option ausreichende Leistung ohne den Aufpreis eines Präzisionskeils.

Welches sollten Sie wählen?

Am besten geeignet für

  • Lasersysteme, bei denen Rückreflexionen Instabilität oder Schäden verursachen
  • Interferometrie-Aufbauten, die eine flache Referenz benötigen, aber auch Rückkopplungen vermeiden müssen

Nicht geeignet für

  • Einfache Sichtfenster- oder Vakuumfensteranwendungen, bei denen Rückreflexionen kein Problem darstellen – eine handelsübliche Platte ist wirtschaftlicher
  • Anwendungen, die eine echte optische Platte als Referenzfläche erfordern – ein Keilfenster ist nicht parallel
