Kurze Antwort
Transmissions-Witness-Proben ermöglichen die Überprüfung der Beschichtungsleistung, ohne die eigentlichen Optiken testen zu müssen. Wählen Sie eine Probe mit dem gleichen Brechungsindex wie Ihr beschichtetes Teil für genaue Ergebnisse.
Warum eine Witness-Probe anstelle der Prüfung der eigentlichen Optik verwenden?
Das Testen der eigentlichen beschichteten Optik kann unpraktisch sein – sie kann zu groß, ungewöhnlich geformt oder bereits in einer Baugruppe montiert sein. Eine Witness-Probe ist ein kleines, standardisiertes Substrat, das zusammen mit Ihren Teilen durch den Beschichtungsprozess läuft. Sie können deren Transmission messen, ohne den Produktionsablauf zu stören.
Da Witness-Proben auf enge Ebenheits- und Parallelitätsspezifikationen poliert sind, liefern sie eine saubere Basislinie für die Beschichtungsleistung. Allerdings kann die Oberflächenqualität der Probe (Kratzer-Korn 60-40) von Ihrer endgültigen Optik abweichen, behandeln Sie die Messung daher als Prozessprüfung, nicht als Zertifizierung jedes einzelnen Teils.
Wie wähle ich den richtigen Brechungsindexbereich aus?
Das Material der Witness-Probe sollte so genau wie möglich mit dem Substrat Ihrer beschichteten Optik übereinstimmen. Eine Abweichung im Brechungsindex verschiebt die spektrale Leistung der Beschichtung, insbesondere bei schmalbandigen oder winkelempfindlichen Designs.
Esco bietet Witness-Proben in drei breiten Indexbereichen an: 1.600–1.799, 1.800–2.000 und einen IR-Bereich für Materialien wie Silizium oder Germanium. Liegt Ihr Substratindex nahe einer Grenze, wählen Sie den Bereich, der ihn einschließt. Für IR-Beschichtungen ist die IR-Witness-Probe die natürliche Wahl, da sie aus einkristallinen Materialien gefertigt ist, die über das Sichtbare hinaus transmittieren.
Was bedeuten die Ebenheits- und Parallelitätsspezifikationen für meinen Test?
Eine Witness-Probe mit <1 Wellen Ebenheit bei 633 nm und <1 Bogenminuten Parallelität stellt sicher, dass gemessene Transmissionsverluste von der Beschichtung und nicht von Oberflächenformfehlern herrühren. Dies ist besonders wichtig für Antireflex- oder Hochreflexionsbeschichtungen, bei denen selbst kleine Wellenfrontverzerrungen die Ergebnisse verfälschen können.
Wenn Ihr Beschichtungsprozess sehr empfindlich auf die Substratgeometrie reagiert, benötigen Sie möglicherweise eine Witness-Probe mit engeren Toleranzen. Für die meisten Produktionsüberwachungen sind diese Standardtoleranzen jedoch ausreichend.
Häufig gestellte Fragen
Kann ich eine Witness-Probe nach der Beschichtung wiederverwenden?
Ja, aber nur, wenn Sie die Beschichtung vollständig entfernen und die Oberfläche erneut polieren. Die meisten Benutzer behandeln jede Probe als Einwegartikel, um Kreuzkontamination oder Restbeschichtungseffekte zu vermeiden.
Wie viele Witness-Proben sollte ich pro Beschichtungsdurchlauf einlegen?
Mindestens eine pro Durchlauf, aber zwei sind sicherer – eine für die Transmissionsmessung und eine als Reserve oder für zerstörende Tests wie Haftung oder Feuchtigkeitslagerung. Bestellen Sie für kritische Durchläufe zusätzliche Proben, um Verzögerungen zu vermeiden, falls eine Probe beschädigt wird.
Muss die Witness-Probe die gleiche Dicke wie meine Optik haben?
Nein, die Dicke beeinflusst die Messung der Beschichtungsleistung nicht. Esco-Witness-Proben sind 1.50 mm dick, ein Standard, der für die meisten Beschichtungsaufnahmen funktioniert.
Produktdaten
-

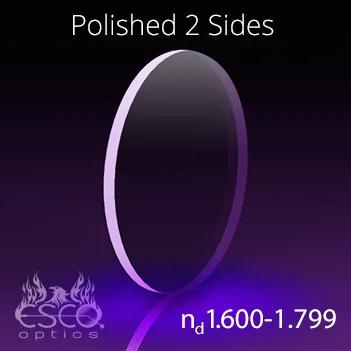

Witness-Probe, Transmission, 1.600-1.799: Präzisionspoliert auf beiden Seiten auf Kratzer-Korn 60-40; Ebenheit <1 Welle @ 633 nm bei 80% CA; Parallelität <1 Bogenminute; Schmelzcharge kontrolliert mit individuellen Daten verfügbar. Diese Spezifikationen bieten eine zuverlässige, rückverfolgbare Basislinie für die Beschichtungsverifizierung, ohne dass Sie Ihre eigentlichen Optiken testen müssen.
Witness-Probe, Transmission, 1.600-1.799
-

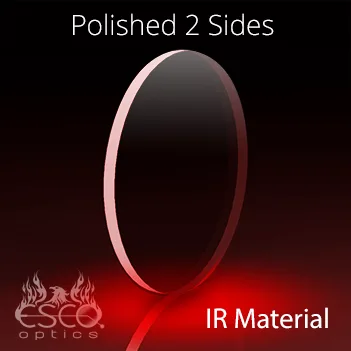

Witness-Probe, Transmission, IR: Hergestellt aus einkristallinen Materialien; gleiche Oberflächenqualität und Geometrie wie die sichtbaren Proben, aber optimiert für IR-Transmission. Der einkristalline Aufbau minimiert Streuung und Absorption im Infrarotbereich, was diese Probe zur richtigen Wahl für IR-Beschichtungsprozesse macht.
Witness-Probe, Transmission, IR
