Kurze Antwort
Platzieren Sie eine Keil-Witness-Probe neben Ihren beschichteten Optiken während der Abscheidung und messen Sie dann deren Transmissionsspektrum, um die Beschichtungsdicke zu überprüfen, ohne Produktionsteile zu beschädigen.
Warum eine Keil-Witness-Probe anstelle einer flachen?
Eine Keil-Witness-Probe hat einen kleinen Winkel (typischerweise 8 Grad) zwischen ihren beiden polierten Flächen. Dadurch werden Interferenzstreifen eliminiert, die sonst bei Transmissionsmessungen an einer parallelen flachen Probe auftreten würden. Ohne Streifen spiegelt das gemessene Spektrum direkt die Leistung der Beschichtung wider, was die Dickenüberprüfung schneller und zuverlässiger macht.
Der Nachteil ist, dass Sie den Keilwinkel bei der Interpretation der Daten berücksichtigen müssen. Die meisten Spektralphotometer und Software handhaben dies automatisch, aber wenn Sie ein manuelles Setup verwenden, müssen Sie den Winkel korrekt eingeben.
Auswahl des richtigen Materials für Ihre Witness-Probe
Die Witness-Probe sollte so gut wie möglich mit dem Substratmaterial Ihrer Produktionsoptiken übereinstimmen. Unterschiede im Brechungsindex und in der thermischen Ausdehnung können die optische Leistung und die Spannung der Beschichtung verschieben. Esco Optics bietet Keil-Witness-Proben in verschiedenen Brechungsindex- und Materialoptionen an, jede Schmelzcharge wird mit individuellen Schmelzdaten zur Rückverfolgbarkeit kontrolliert.
Wenn Sie das genaue Material nicht anpassen können, verwenden Sie eine Witness-Probe mit einem bekannten und stabilen Brechungsindex. Dokumentieren Sie den Unterschied, damit Sie die Dickenmessung später korrigieren können.
Schritt-für-Schritt: Beschichtungsdickenprüfung mit einer Keil-Witness-Probe
- 1. Laden Sie die Witness-Probe in die Kammer: Platzieren Sie die Keil-Witness-Probe auf einem Halter neben Ihren Produktionsoptiken. Stellen Sie sicher, dass die polierten Flächen sauber sind und die Keilfläche zur Beschichtungsquelle zeigt. Notieren Sie die Schmelzchargennummer der Probe zur Rückverfolgbarkeit. Häufiger Fehler: Das rückwärtige Einlegen der Probe (Keilfläche weg von der Quelle) kann den Beschichtungsdickengradienten verschieben.
- 2. Führen Sie den Beschichtungsabscheidungszyklus durch: Scheiden Sie die Beschichtung wie geplant ab. Die Keil-Witness-Probe erhält die gleiche Beschichtungsdicke wie die nahegelegenen Optiken, wenn sie richtig positioniert ist. Überwachen Sie den Prozess mit einem Quarzkristallmonitor für Echtzeit-Dickenrückmeldung. Kontrollpunkt: Überprüfen Sie, dass sich die Witness-Probe im gleichen radialen Abstand von der Quelle wie Ihre Produktionsteile befindet, um eine gleichmäßige Abscheiderate zu gewährleisten.
- 3. Messen Sie das Transmissionsspektrum: Entfernen Sie nach der Abscheidung die Witness-Probe und legen Sie sie in ein Spektralphotometer. Scannen Sie das Transmissionsspektrum über den interessierenden Wellenlängenbereich. Das Keildesign verhindert Interferenzstreifen, sodass das Spektrum sauber und bereit für die Analyse ist. Häufiger Fehler: Vergessen, den Keilwinkel (8°) in die Software einzugeben. Dies kann zu einer systematischen Verschiebung der berechneten Dicke führen.
- 4. Vergleichen Sie das gemessene Spektrum mit dem Designziel: Verwenden Sie Beschichtungsdesign-Software, um die gemessene Transmissionskurve mit der theoretischen Kurve für Ihre Zieldicke zu vergleichen. Passen Sie die modellierte Dicke an, bis die Kurven übereinstimmen. Die Differenz zeigt Ihnen die tatsächliche Abweichung der Beschichtungsdicke. Kontrollpunkt: Wenn die Abweichung Ihre Toleranz überschreitet, passen Sie die Abscheidezeit oder -rate für den nächsten Durchlauf an. Dokumentieren Sie die Korrektur für die Prozesskontrolle.
Empfohlenes Produkt
-
Transmissions-Keil-Witness-Probe: Präzisionspoliert auf beiden Seiten mit einem Kratzer von 60-40, Ebenheit < 1 Wellen bei 633 nm bei 80% CA und Parallelität < 1 Bogenminuten. Die hohe Oberflächenqualität stellt sicher, dass das gemessene Transmissionsspektrum von der Beschichtung dominiert wird, nicht von Streuung oder Oberflächendefekten, und Ihnen eine zuverlässige Dickenmessung liefert.

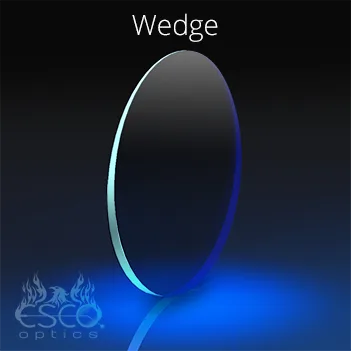

Transmissions-Keil-Witness-Probe
