Respuesta rápida
Monte el conjunto de jaula trasera VRD1 en su chasis VS4-10 utilizando postes de carrocería ocultos debajo de la parte trasera de la jaula. La jaula imita una cama de tubo de camión todoterreno de tamaño completo y acepta alojamientos de luz trasera moldeados del conjunto VPS10136.
Lo que necesita antes de empezar
El conjunto de jaula trasera VRD1 está diseñado para la cabina Phoenix y utiliza postes de carrocería ocultos que se sitúan debajo de la parte trasera de la jaula. Asegúrese de tener el conjunto de piezas de detalle de carrocería VPS10136 si desea instalar las cubiertas de los alojamientos de luz trasera, ya que dichas cubiertas no están incluidas con el conjunto de jaula en sí.
Necesitará una llave hexagonal de 1.5 mm y un destornillador Phillips pequeño. La jaula viene con el herraje para las cubiertas de los alojamientos de luz, pero no con las cubiertas en sí.
Consideraciones comunes de ajuste
El VRD1 se monta directamente en la parte trasera de la cabina Phoenix. Si su chasis VS4-10 utiliza una cabina diferente, la alineación del poste oculto puede diferir. Verifique que los postes de carrocería traseros de su chasis se alineen con los orificios de montaje debajo de la jaula antes de apretar nada.
Los alojamientos de luz trasera moldeados están diseñados para funcionar con el conjunto VPS10136. Si planea agregar iluminación a escala, enrute los cables antes de asegurar la jaula en su lugar.
Pasos de instalación
- Retire el soporte de carrocería trasero existente: Desatornille los postes de carrocería traseros de su chasis VS4-10. Guarde el herraje; puede reutilizarlo si las roscas coinciden con los orificios de montaje de la jaula. Error común: Olvidar anotar la orientación del poste. Marque los postes izquierdo y derecho antes de retirarlos.
- Coloque la jaula VRD1 en la cabina: Alinee la jaula de modo que las ranuras de los postes ocultos debajo de la parte trasera de la jaula queden al ras contra la parte trasera de la cabina Phoenix. No fuerce la jaula; debe asentarse nivelada sin espacios. Verifique que las aberturas de los alojamientos de luz trasera miren hacia atrás y no estén obstruidas por el borde de la cabina.
- Instale los postes de carrocería ocultos: Inserte los postes de carrocería suministrados a través de los orificios de montaje de la jaula y en los puntos de montaje del chasis. Apriételos uniformemente para que la jaula se mantenga cuadrada. Apretar en exceso puede agrietar el plástico de la jaula. Apriete hasta que quede firme, luego retroceda un octavo de vuelta.
- Coloque los alojamientos de luz trasera (opcional): Encaje los alojamientos de luz trasera moldeados del conjunto VPS10136 en las aberturas de la jaula. Use el herraje incluido para asegurar las cubiertas de los alojamientos. Asegúrese de que el canal de cables dentro de la jaula esté despejado antes de presionar los alojamientos en su lugar.
- Pruebe el ajuste de la cabina y la jaula: Vuelva a montar la cabina en el chasis y verifique que la jaula no interfiera con la suspensión trasera o el movimiento del eje en compresión total. Si la jaula roza, agregue una arandela pequeña entre el soporte del chasis y la jaula para aumentar la holgura.
Datos del producto
-

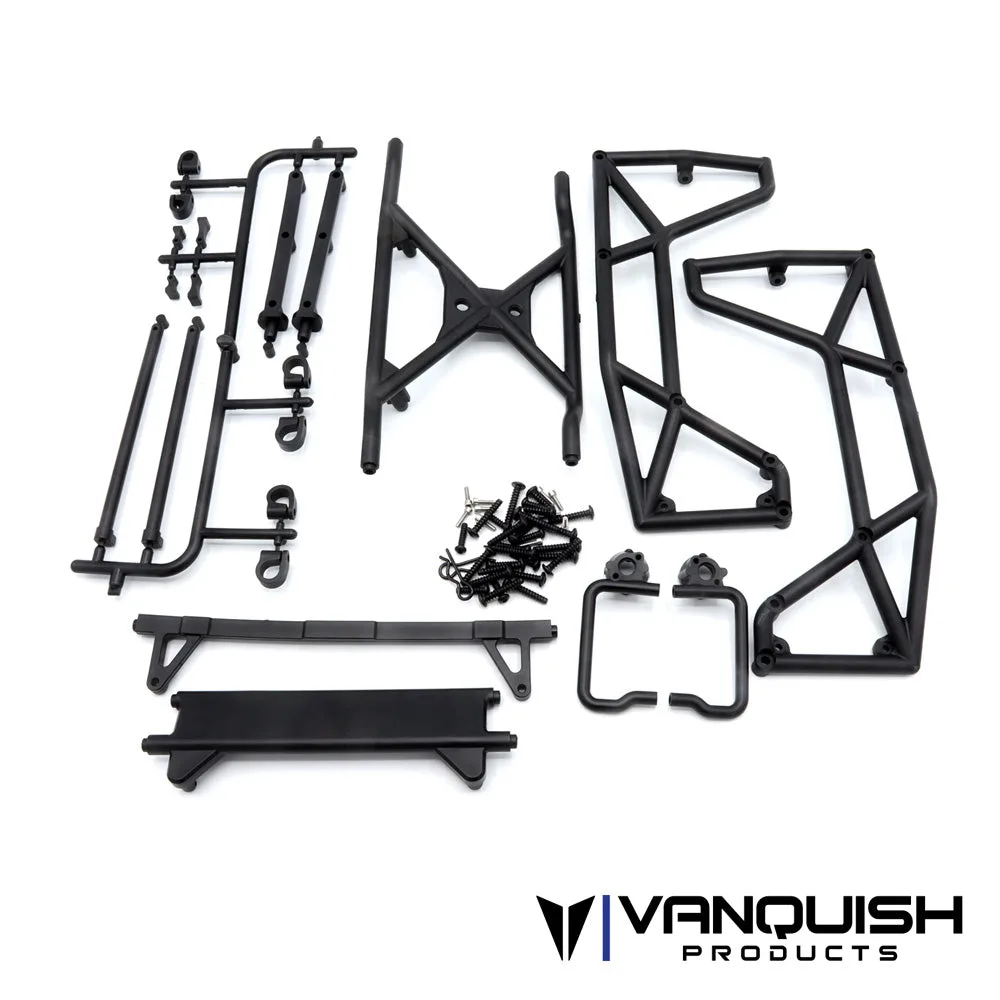

Conjunto de jaula trasera VRD1: El conjunto de jaula VRD1 imita el aspecto de una cama de tubo fabricada utilizada en camiones todoterreno de tamaño completo y se monta en la parte trasera de la cabina Phoenix mediante postes de carrocería ocultos debajo de la parte trasera de la jaula. Este diseño de montaje oculto mantiene la jaula con un aspecto a escala sin herraje visible, pero requiere la cabina Phoenix para una alineación adecuada.
Conjunto de jaula trasera VRD1
