Réponse rapide

Utilisez le cube LED RVB comme partie d'un circuit complet : ajoutez une pile pour l'alimentation et un moteur si votre construction doit bouger. Actionnez les petits interrupteurs pour allumer ou éteindre chaque LED interne, puis mélangez le rouge, le vert et le bleu pour obtenir du violet, du turquoise ou du jaune. Commencez par une simple boucle pile-LED avant d'ajouter des moteurs ou des structures complexes.

Ce que fait réellement le cube LED RVB

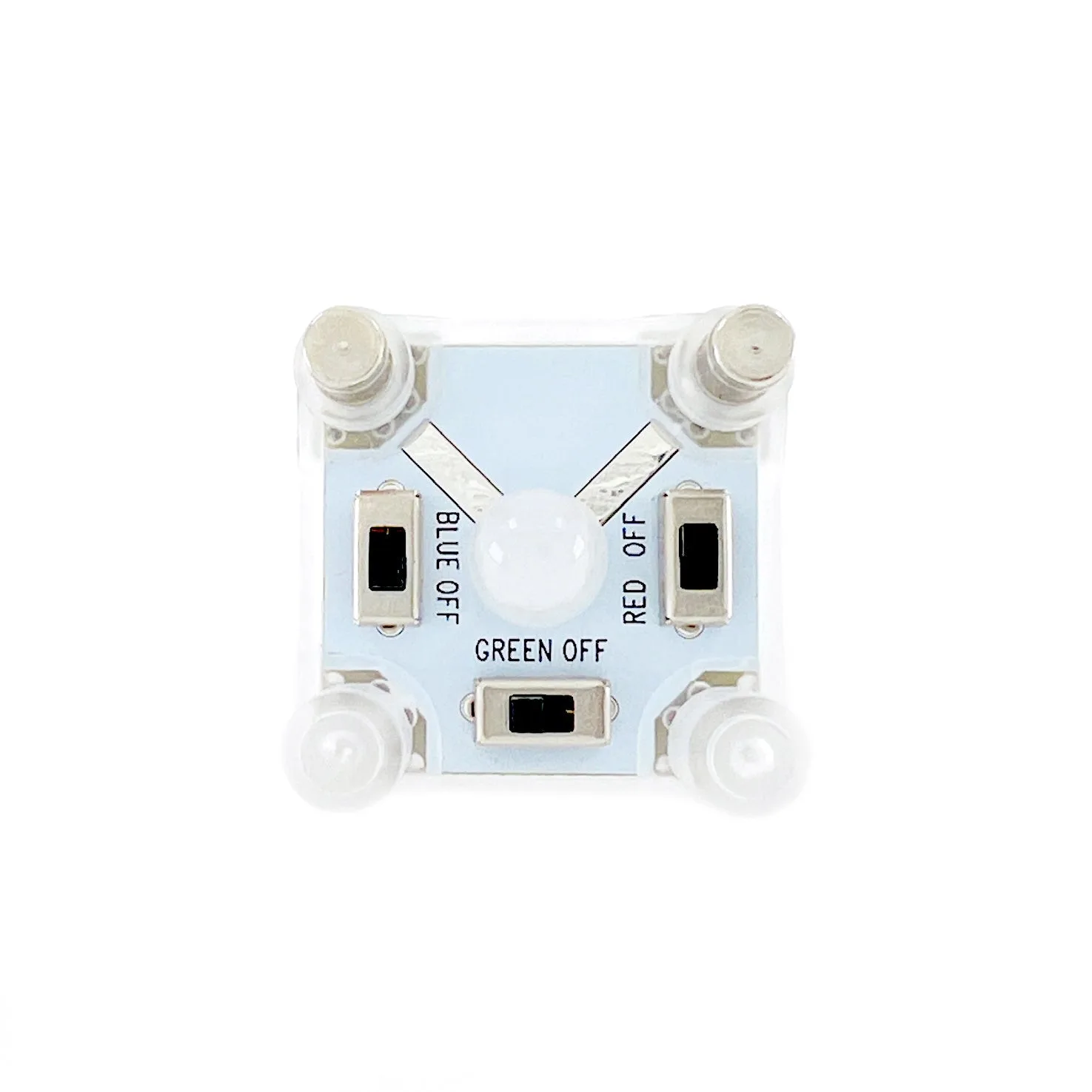

Le cube LED RVB contient trois LED distinctes—rouge, verte et bleue—dans une seule ampoule. De petits interrupteurs permettent d'allumer ou d'éteindre chaque couleur individuellement. Cela signifie que vous pouvez utiliser uniquement le rouge, uniquement le bleu, ou les combiner : rouge plus bleu donne du violet, vert plus bleu donne du turquoise, et rouge plus vert donne du jaune. Comme il ne constitue qu'une partie d'un circuit, il a besoin d'une pile pour être alimenté et d'un moteur si vous voulez que la construction bouge. Il n'inclut pas ces pièces lui-même.

Cette conception fait du cube une source de lumière flexible pour les constructions Circuit Cubes. Vous pouvez l'utiliser comme indicateur fixe, balise changeant de couleur ou élément décoratif sur un modèle mobile. L'inconvénient est que vous devez planifier le reste du circuit—sans pile, le cube reste éteint.

Planifiez le circuit avant d'assembler les briques

Esquissez où se trouveront la pile, le cube LED RVB et tout moteur. Le cube a besoin d'un chemin clair vers la pile, alors laissez de l'espace pour le connecteur. Si vous ajoutez un moteur, décidez s'il partagera la même source d'alimentation ou fonctionnera séparément. Les pièces Circuit Cubes sont conçues pour fonctionner ensemble, mais la disposition physique compte toujours : un cube enfoui sous des briques est difficile à actionner ou à voir.

Une erreur courante est de construire d'abord tout le modèle, puis d'essayer d'y insérer la LED. Placez le cube tôt pour pouvoir acheminer les fils sans démonter votre travail.

Câblez le cube étape par étape

Connectez le cube LED RVB à une batterie à l'aide des connecteurs standard Circuit Cubes. Assurez-vous que la connexion est bien serrée : une prise desserrée est la raison la plus fréquente pour laquelle une lumière clignote ou reste éteinte. Une fois sous tension, testez chaque interrupteur de couleur un par un avant de construire autour du cube. Si le rouge fonctionne mais pas le vert, le problème vient généralement de la position de l'interrupteur ou d'une mauvaise connexion, pas d'une LED défectueuse.

Lorsque vous ajoutez un moteur, gardez le circuit de la LED séparé si possible. Les moteurs consomment de l'énergie et peuvent provoquer un affaiblissement de la lumière si la batterie est partagée et déjà en charge. Si vous devez partager l'alimentation, testez le montage avec les deux en fonctionnement pour voir si la lumière reste suffisamment vive pour votre usage.

Trois idées de projets utilisant le mélange de couleurs

Une balise changeant de couleur : montez le cube au sommet d'une tour fixe et alternez entre rouge, bleu et vert pour signaler différents modes. Une veilleuse turquoise et violette : combinez le bleu avec le vert, puis le bleu avec le rouge, pour créer deux ambiances distinctes. Une lumière mobile : associez le cube à une construction motorisée pour que la lumière se déplace avec le modèle ; utilisez Tracker ou ArT Walker comme base si vous voulez du mouvement sans concevoir un châssis de zéro.

Chaque projet utilise le même cube ; seuls la construction environnante et les réglages des interrupteurs changent. Cela permet de garder une petite liste de pièces et de se concentrer sur l'expérimentation des couleurs.

Pas à pas : votre premier projet de cube LED RVB

  1. Préparez l’alimentation et le cube : Placez le cube LED RVB et une pile sur votre plan de travail. Ne montez pas encore le modèle : vérifiez simplement que vous avez les deux pièces et que les interrupteurs du cube bougent librement. Point de contrôle : si vous n’avez pas de pile, le cube ne peut pas s’allumer. Arrêtez-vous et trouvez-en une avant de continuer.
  2. Connectez le cube à la pile : Branchez le cube sur la pile à l’aide du connecteur Circuit Cubes. Poussez jusqu’à ce qu’il soit bien enfoncé. Activez et désactivez chaque interrupteur de couleur pour vérifier que le rouge, le vert et le bleu fonctionnent. Erreur courante : forcer le connecteur dans le mauvais sens. S’il ne glisse pas facilement, retournez-le et réessayez.
  3. Testez le mélange des couleurs : Allumez le rouge et le bleu ensemble pour voir du violet. Essayez le vert plus le bleu pour du turquoise, et le rouge plus le vert pour du jaune. Laissez allumée la combinaison que vous préférez. Point de contrôle : si une couleur n'apparaît pas, vérifiez que son interrupteur est bien enclenché et que le connecteur est toujours bien branché.
  4. Construisez un cadre simple autour du cube : Emboîtez des briques autour du cube pour qu'il reste visible et que les interrupteurs restent accessibles. Laissez un espace pour le fil afin qu'il ne soit pas pincé. Erreur courante : enterrer le cube. Si vous ne pouvez pas atteindre les interrupteurs, reconstruisez le cadre.
  5. Ajoutez du mouvement si vous le souhaitez : Si votre construction doit bouger, intégrez un moteur, comme les moteurs à contrôle Bluetooth du Tracker, et testez la lumière et le mouvement ensemble. Si la lumière s'affaiblit lorsque le moteur tourne, utilisez une batterie séparée pour la LED ou réduisez la charge du moteur. Étape suivante : une fois que cela fonctionne, essayez de changer la combinaison de couleurs pour signaler différents modes dans votre construction.

Pièces compatibles avec le cube LED RVB

  • Cube LED RVB: Le cube LED RVB contient trois LED différentes dans une seule ampoule et de petits interrupteurs pour allumer ou éteindre chacune, ce qui permet de mélanger le rouge, le vert et le bleu pour obtenir du violet, du turquoise et du jaune. Vous pouvez changer la couleur de votre montage sans remplacer de pièces, ce qui facilite le test de différents styles en une seule session.
  • Tracker: Tracker comprend des moteurs avec contrôle Bluetooth et propose des instructions de montage en ligne. Si vous souhaitez que votre montage lumineux bouge, Tracker fournit le mouvement et les instructions pour l'assembler, afin que vous puissiez vous concentrer sur l'intégration du cube LED.
  • ArT Walker: ArT Walker est un jouet STEM avec des instructions de montage disponibles via un lien fourni. Il offre une plateforme de marche pour un projet lumineux, et les instructions en ligne réduisent le gaspillage de papier tout en rendant le montage accessible.
