Risposta rapida
Scegli la scheda CPLD LC MAXII Altera EPM240 per progetti di porte logiche deterministici e a bassa latenza che utilizzano linguaggi di descrizione hardware. Scegli la scheda Arduino TinyDuino quando hai bisogno di un ecosistema di microcontrollori familiare e di un rapido prototyping di sensori.
Comprendere la differenza fondamentale
Un CPLD (Complex Programmable Logic Device) come l'Altera EPM240 è un dispositivo logico a livello hardware. Lo programmi con un linguaggio di descrizione hardware (HDL) o un progetto schematico per definire operazioni di porte parallele e deterministiche. Non ha sistema operativo né contatore di programma sequenziale, rendendolo ideale per catene logiche fisse e ad alta velocità.
Una scheda Arduino come la TinyDuino è un microcontrollore. Esegue sketch sequenziali in un ciclo, ha un ambiente operativo ed è progettata per la lettura flessibile di sensori, il processo decisionale e il controllo periferico. Il compromesso è che la temporizzazione è meno deterministica rispetto a un CPLD.
Quando la scelta conta
Se il tuo progetto richiede risposte in tempo reale rigorose—come un convertitore di protocollo personalizzato, una macchina a stati ad alta velocità o un'interfaccia di logica di colla tra due sistemi digitali—il controllo a livello di gate e la temporizzazione deterministica del CPLD EPM240 sono un chiaro vantaggio.
Se il tuo progetto prevede la lettura di più sensori, il pilotaggio di display o la comunicazione tramite Wi-Fi o Bluetooth, la compatibilità Arduino e il connettore shield della TinyDuino ti offrono un'enorme libreria di codice esistente e di estensioni hardware.
Compromessi a colpo d'occhio
- Determinismo vs flessibilità: Il CPLD EPM240 esegue logica a livello di gate senza overhead del sistema operativo; la TinyDuino esegue sketch sequenziali che possono essere interrotti da chiamate di libreria o jitter di temporizzazione.
- Sforzo di sviluppo: Il CPLD richiede l'apprendimento di linguaggi di descrizione hardware o di inserimento schematico; la TinyDuino utilizza l'IDE Arduino familiare e sketch simili a C++.
- Espandibilità: La scheda EPM240 è un dispositivo logico autonomo con espansione I/O limitata; la TinyDuino si collega a un vasto ecosistema di shield e moduli Arduino.
Fatti prodotto a colpo d'occhio
-
Scheda di sviluppo CPLD LC MAXII Altera EPM240: Scheda di sviluppo a basso costo per il dispositivo CPLD Altera EPM240T100C5 (MAXII). Utilizza la suite di progettazione gratuita di Altera per la progettazione schematica o HDL. Puoi creare e scaricare circuiti logici paralleli personalizzati senza pagare una licenza software commerciale, rendendola accessibile per l'apprendimento e il prototyping di progetti CPLD.

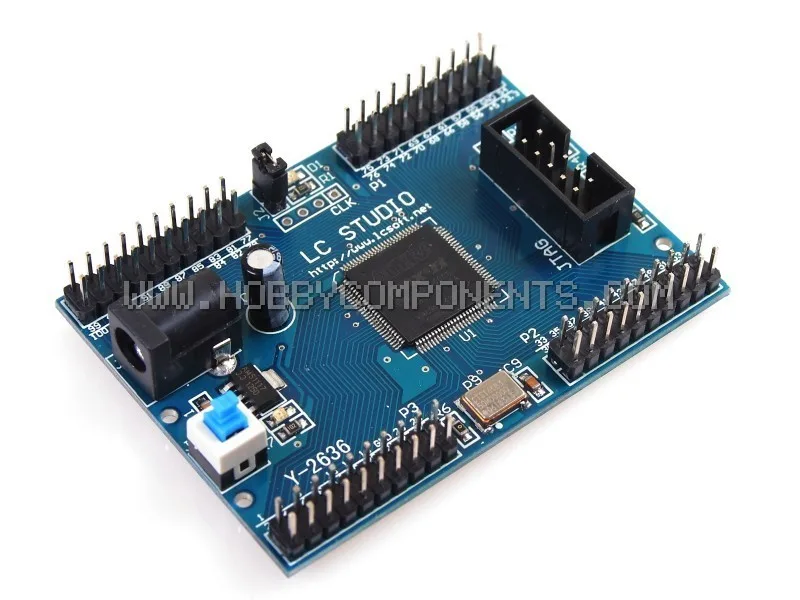

Scheda di sviluppo CPLD LC MAXII Altera EPM240
-
Scheda processore TinyCircuits Tinyduino (varianti disponibili): Scheda compatibile Arduino in un formato ultracompatto, approssimativamente equivalente a un Arduino Uno con lo stesso processore e segnali portati su un connettore shield. La maggior parte degli sketch Arduino esistenti funziona senza modifiche, così puoi riutilizzare il tuo codice e i tuoi shield riducendo l'ingombro a meno di un quarto delle dimensioni.
Scheda processore TinyCircuits Tinyduino (varianti disponibili)
Quale scheda si adatta al tuo progetto?
Ideale per
- Progetti che richiedono porte logiche deterministiche e a bassa latenza (ad esempio, convertitori di protocollo personalizzati, macchine a stati, logica di colla)
- Apprendimento della progettazione CPLD con una toolchain gratuita e hardware a basso costo
Non ideale per
- Progetti che necessitano di un'ampia gamma di sensori, display o connettività wireless
- Sviluppatori che desiderano riutilizzare sketch Arduino esistenti e hardware shield
