Risposta rapida
Per test su grandi aperture, scegli un espansore di fascio la cui apertura di uscita corrisponda all'apertura chiara della tua ottica, con una qualità del fronte d'onda che soddisfi la tua tolleranza di misura e un metodo di sfasamento compatibile con il tuo interferometro.
La dimensione dell'apertura guida la prima decisione
L'apertura di uscita dell'espansore di fascio deve essere almeno grande quanto l'ottica sotto test. Se l'espansore è sottodimensionato, tagli il fascio e introduci artefatti di diffrazione. Sovradimensionare aggiunge costo e ingombro senza benefici. Misura l'apertura chiara del tuo pezzo più grande e aggiungi un piccolo margine—tipicamente 10-20%—per tenere conto della tolleranza di allineamento.
Qualità del fronte d'onda vs. budget
L'interferometria di alta precisione richiede un espansore di fascio con un errore del fronte d'onda inferiore a λ/10 o migliore. Espansori con specifiche inferiori (λ/4) sono accettabili per test di passaggio/fallimento in officina, ma limiteranno la precisione assoluta. Bilancia la qualità del fronte d'onda con il costo: un espansore di precisione può costare diverse volte di più di una versione standard.
Se non sei sicuro del fronte d'onda richiesto, testa prima un riferimento piano noto con il tuo espansore candidato. L'errore misurato rivelerà il contributo dell'espansore.
Considerazioni sullo sfasamento meccanico
Lo sfasamento meccanico (MPS) utilizza una piattaforma motorizzata per spostare lo specchio di riferimento, producendo i passi di fase necessari per l'analisi. È robusto e funziona con la maggior parte degli interferometri, ma introduce una potenziale fonte di vibrazioni e richiede una calibrazione attenta.
Per espansori di grande apertura, la massa mobile è maggiore, quindi la piattaforma MPS deve essere dimensionata di conseguenza. L'espansore di fascio ZYGO 18" con sfasamento meccanico (SKU 6068-0471-12) è progettato tenendo conto di questo, ma verifica che l'elettronica di controllo del tuo interferometro supporti la tensione di pilotaggio e il tipo di connettore dell'MPS.
Regole decisionali per la selezione dell'espansore di fascio
- Regola 1: Abbina l'apertura al tuo pezzo più grande: Misura l'apertura chiara della tua ottica più grande. Scegli un espansore di fascio con un'apertura di uscita almeno del 10% più grande. Ad esempio, se il tuo pezzo più grande misura 16 pollici, un espansore da 18 pollici (come il modello ZYGO 18") fornisce un margine sufficiente. Se testi pezzi più piccoli dell'apertura dell'espansore, sprechi denaro per capacità inutilizzata.
- Regola 2: Scegli la qualità del fronte d'onda in base al tipo di misura: Per metrologia assoluta (ad esempio, calibrazione di sfera di riferimento), seleziona λ/10 o migliore. Per test comparativi (ad esempio, passaggio/fallimento in produzione), λ/4 è spesso sufficiente. In caso di dubbio, utilizza la specifica del fronte d'onda dell'espansore come elemento del budget di errore sistematico.
- Regola 3: Verifica la compatibilità dello sfasamento: Conferma che il tuo interferometro supporti il metodo di sfasamento dell'espansore. Lo sfasamento meccanico richiede un'interfaccia di pilotaggio compatibile e un controllo software. L'espansore di fascio ZYGO 18" utilizza lo sfasamento meccanico; assicurati che il tuo controller possa pilotarlo. Contatta il produttore con il modello del tuo interferometro per confermare la compatibilità prima dell'acquisto.
Punti salienti del prodotto
-

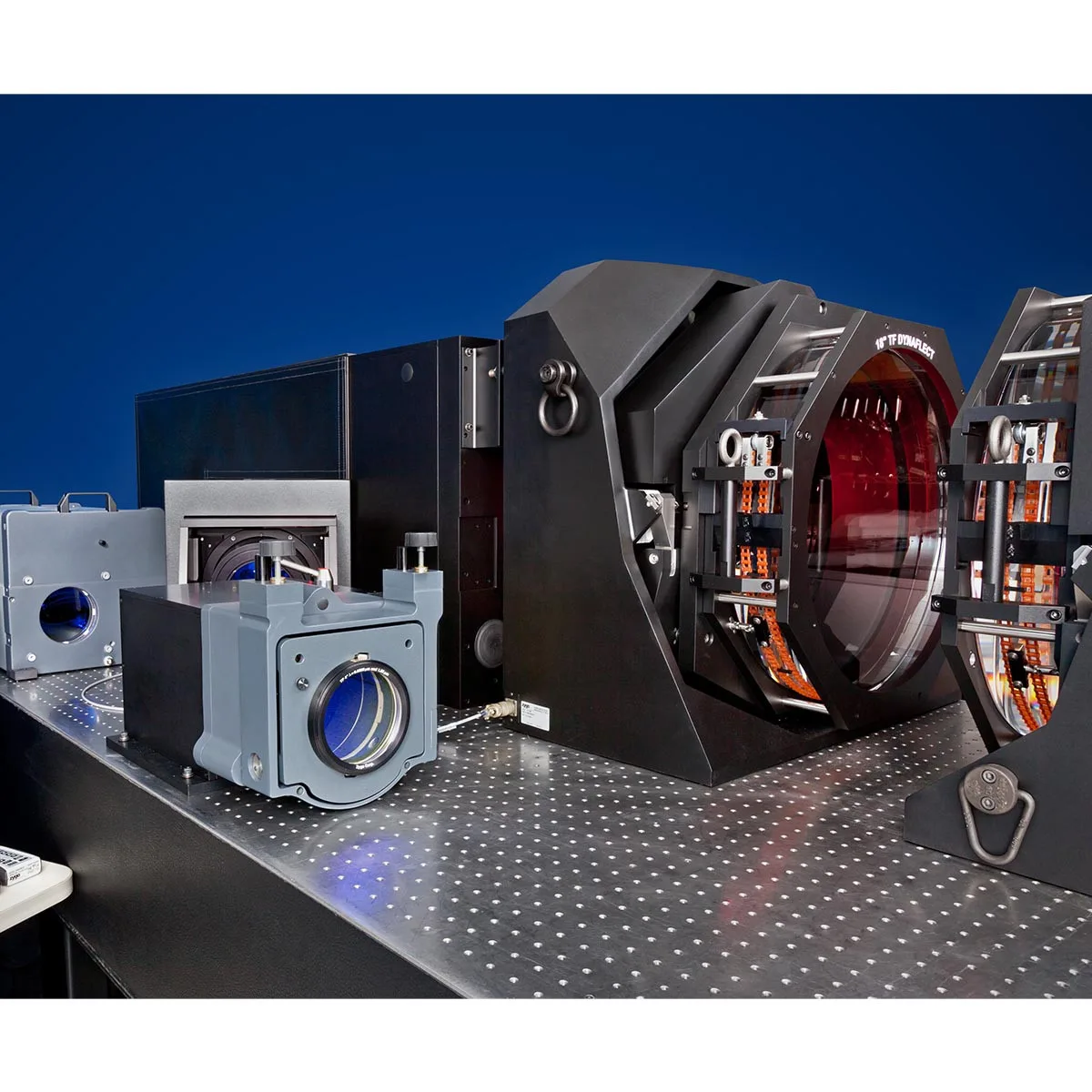

Espansore di fascio da 18" con sfasamento meccanico: L'espansore di fascio ZYGO 18" con sfasamento meccanico (SKU 6068-0471-12) offre un design standard di sfasamento meccanico per interferometria di grande apertura. Questo espansore è progettato appositamente per testare ottiche fino a 18 pollici, con uno sfasatore meccanico che si integra direttamente nelle configurazioni degli interferometri ZYGO.
Espansore di fascio da 18" con sfasamento meccanico
Chi dovrebbe usare questo approccio
Ideale per
- Ingegneri ottici che configurano un interferometro per test su grandi aperture (≥12 pollici)
- Laboratori di qualità che devono abbinare le specifiche dell'espansore di fascio ai budget di incertezza di misura
Non per
- Utenti che testano solo ottiche piccole (sotto 6 pollici) e possono utilizzare un espansore di fascio standard senza sfasamento meccanico
