Risposta rapida
Prima abbina la filettatura della tua fotocamera a quella del lato telescopio, poi aggiungi distanziatori per ottenere il back focus richiesto. Misura entrambi i diametri della filettatura con un calibro invece di indovinare, e acquista un adattatore che indichi genere e passo. Se possiedi già una fotocamera QSI WSG, l'adattatore per filettatura STL per fotocamere QSI WSG (TCD0774) risolve direttamente la connessione del distanziatore da STL a QSI.
Standard di filettatura che incontrerai realmente
L’astrofotografia utilizza diversi standard di filettatura e mescolarli è il modo più rapido per bloccare un assemblaggio. M42 (chiamato anche filettatura T) è di 42 mm × 0.75 mm di passo. M48 è di 48 mm × 0.75 mm ed è comune su correttori full-frame e molti focalizzatori. M54 è di 54 mm × 0.75 mm e si trova su cerchi immagine più grandi, fotocamere astro dedicate e ruote portafiltri. I numeri si riferiscono al diametro esterno della filettatura maschio; il passo è la distanza tra le creste della filettatura. Due adattatori possono essere entrambi 'M48' ma differire nel passo, quindi controlla la designazione completa, non solo il diametro.
- M42 × 0.75: classica filettatura T, ancora utilizzata su molti anelli T per DSLR e piccole fotocamere.
- M48 × 0.75: abbastanza larga da ridurre la vignettatura su sensori APS-C e full-frame.
- M54 × M0.75: sempre più comune su camere astro dedicate e ruote portafiltri.
- STL: una filettatura più grande utilizzata su alcuni sistemi di camere Takahashi e QSI; non intercambiabile con M48 o M54.
Il back focus è una distanza, non una filettatura
Il back focus è la distanza da una superficie di riferimento (spesso la flangia posteriore di un correttore o appiattitore) al sensore della camera. Adattatori e tubi di prolunga consumare parte di quella distanza. Se la tua fotocamera necessita di 55 mm di back focus e il correttore fornisce 55 mm, il percorso ottico attraverso i tuoi adattatori e l'eventuale ruota portafiltri deve eguagliare quel numero. I filtri spostano leggermente la messa a fuoco e le flange spesse degli adattatori si sommano. Misura lo spessore ottico di ogni componente, non la lunghezza meccanica da punta filettata a punta filettata. Quando un produttore non pubblica una specifica, trattala come sconosciuta e misurala tu stesso o chiedi prima dell'acquisto.
tubi di prolunga
- Somma la distanza focale posteriore della fotocamera, lo spessore della ruota portafiltri e la lunghezza ottica dell'adattatore.
- Ricorda che un filtro aggiunge circa un terzo del suo spessore al percorso ottico.
- Se il totale è corto, aggiungi un distanziale; se è lungo, cerca un adattatore più sottile.
Come misurare e verificare prima dell'acquisto
Usa un calibro per misurare il diametro esterno della filettatura maschio che devi accoppiare. Misura il passo se possibile, oppure confrontalo con un calibro per filettature noto. Controlla il genere: alcuni adattatori hanno filettature maschio su entrambi i lati, altri femmina su entrambi i lati, e alcuni sono maschio-femmina. Osserva attentamente il disegno o la foto. Se l'annuncio mostra solo un nome come 'Adattatore M54' senza passo o genere, chiedi al venditore. Il costo di restituzione di un adattatore sbagliato spesso supera il prezzo dell'adattatore stesso.
- Misura il diametro esterno della filettatura maschio con un calibro.
- Conferma il passo (di solito 0.75 mm per M42, M48 e M54).
- Controlla il genere su entrambe le estremità: maschio, femmina o uno per tipo.
- Verifica la lunghezza ottica se il fuoco posteriore è stretto.
Spessori e tubi di prolunga: quando usarli
I distanziatori, chiamati anche tubi di estensione, aggiungono una distanza fissa tra due componenti filettati. Sono lo strumento giusto quando il tuo treno di imaging è al di sotto del back focus richiesto. Acquista un set con diverse lunghezze per poter regolare con precisione invece di ordinare un tubo personalizzato. I distanziatori sottili (1 mm, 2 mm) sono utili per la regolazione finale. Evita di impilare molti distanziatori sottili se puoi usare un tubo più lungo; ogni giunto filettato è un potenziale punto di inclinazione o perdita di luce. Se hai bisogno di una distanza variabile, un focalizzatore elicoidale o un distanziatore regolabile funziona, ma aggiunge un punto di guasto e costo.
- Usa i distanziatori per aggiungere distanza, non per cambiare la dimensione della filettatura.
- Preferisci un distanziatore più lungo rispetto a diversi corti quando possibile.
- Tieni alcuni spessori da 1 mm e 2 mm per la regolazione finale del back focus.
Disallineamenti comuni e come evitarli
L'errore più frequente è presumere che M48 e M54 siano intercambiabili perché entrambi usano passo 0.75 mm. Non lo sono; i diametri differiscono di 6 mm. Un altro errore è acquistare un adattatore a filettatura T (M42) per una fotocamera che in realtà utilizza M48. Alcune fotocamere hanno un attacco a baionetta proprietario o una filettatura che sembra M42 ma ha un passo diverso. Se stai adattando una fotocamera QSI WSG a un accessorio con filettatura STL, usa un adattatore dedicato invece di impilare anelli generici. Per gli accessori del Tele Vue Imaging System, l'adattatore per fotocamera M54 per il sistema di imaging Tele Vue 2.4" (M54-1073) fornisce filettature maschio M54 x 0.75 mm su un lato e le filettature femmina del sistema di imaging sull'altro, consentendo di integrare hardware M54 senza lavorazioni personalizzate.
- Non forzare una filettatura; se si blocca dopo un quarto di giro, fermati.
- Controlla se la tua fotocamera utilizza M42, M48, M54 o un attacco proprietario.
- Usa un adattatore dedicato quando passi tra famiglie di filettature.
Regole decisionali per abbinare adattatori e distanziatori
- Abbina prima la filettatura della fotocamera: Identifica la filettatura nativa della tua fotocamera (M42, M48, M54 o proprietaria) prima di scegliere qualsiasi adattatore. Il lato telescopio può essere adattato in seguito. Annota la filettatura della fotocamera e conservala con la tua lista di attrezzatura.
- Quindi abbina il lato del telescopio o del correttore: Controlla la filettatura sul tubo di messa a fuoco, sul correttore di campo o sul correttore. Se è diversa dalla filettatura della fotocamera, ti serve un adattatore che converta tra le due. Se entrambi i lati hanno la stessa filettatura, potresti aver bisogno solo di un distanziale, non di un adattatore.
- Calcola il back focus prima di acquistare i distanziali: Somma la lunghezza ottica di ogni componente tra la superficie di riferimento e il sensore. Confrontala con il back focus richiesto dal produttore. Se il totale è insufficiente, acquista un set di spessori; se è eccessivo, cerca un adattatore più sottile o rimuovi un componente.
- Preferisci adattatori dedicati anziché anelli impilati: Ogni giunto filettato aggiunge potenziali inclinazioni e perdite di luce. Un adattatore unico reallizato per i due filetti da collegare è più affidabile di due o tre anelli generici. Se non trovi un adattatore dedicato, mantieni la pila più corta possibile.
- Verifica genere e passo prima di ordinare: Esistono adattatori maschio-maschio, femmina-femmina e maschio-femmina. Il passo è solitamente di 0.75 mm per M42, M48 e M54, ma confermalo. Quando l'annuncio è ambiguo, chiedi al venditore un disegno quotato.
Prodotti che risolvono problemi specifici di filettatura e spaziatura

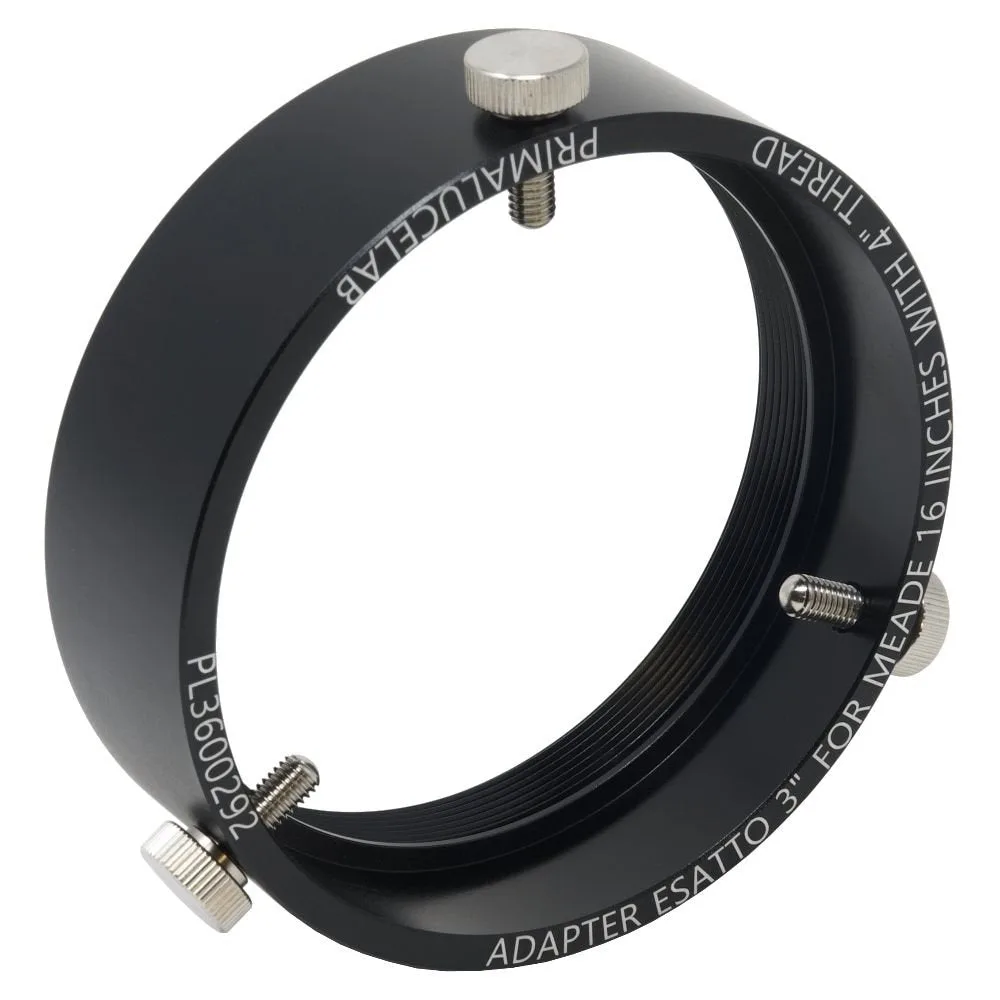

- Adattatori per il microfocuser ESATTO da 3 pollici: Adattatori per telescopio e fotocamera à la carte per il microfocuser robotico ESATTO da 3 pollici. Puoi acquistare una coppia di adattatori per fotocamera e telescopio, solo un adattatore per fotocamera o solo un adattatore per telescopio. Per acquistare solo uno dei due, scegli l'opzione "Nessuno" per il tipo non necessario. Ti permette di acquistare esattamente l'adattatore di cui hai bisogno per il tuo focuser ESATTO invece di un set completo che potresti non utilizzare.

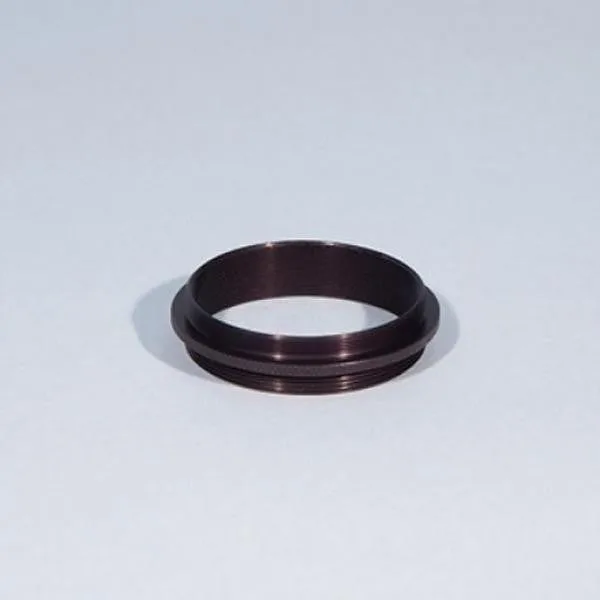

- Adattatore filettato STL per fotocamere QSI WSG (TCD0774): Adattatore filettato STL Takahashi progettato per fotocamere della serie QSI WSG. Collega il distanziale della fotocamera della serie QSI WSG alla filettatura STL. Risolve la connessione specifica STL-QSI WSG senza impilare adattatori generici che potrebbero non corrispondere per passo o genere.

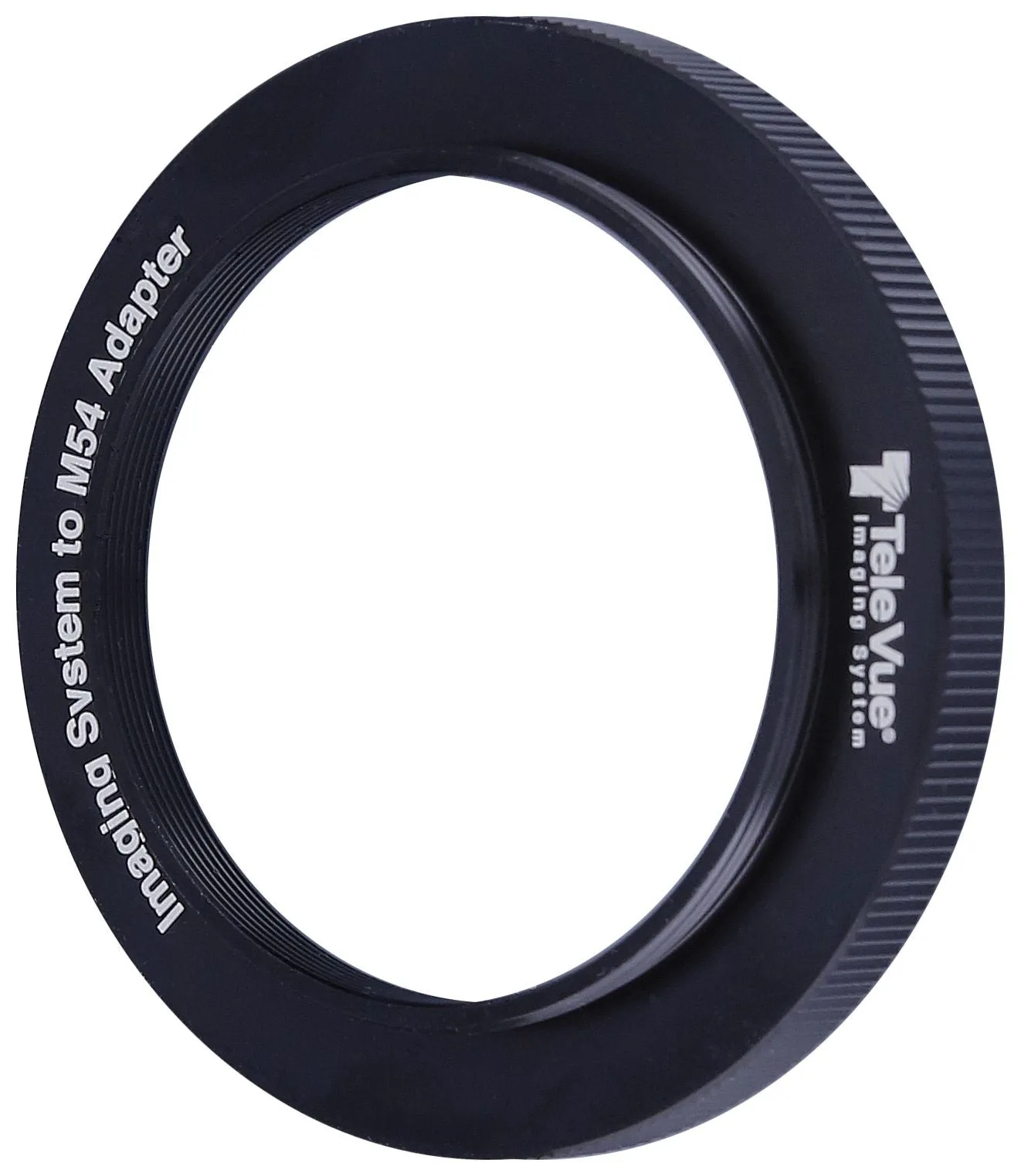

- Adattatore per fotocamera M54 per sistema di imaging Tele Vue da 2.4 pollici (M54-1073): La filettatura M54 sta diventando popolare sulle fotocamere astrofotografiche professionali full-frame e su ruote/portafiltri. Questo adattatore per fotocamera M54 ha filettature maschio M54 x 0.75 mm su un lato e filettature femmina del sistema di imaging sull'altro, consentendo una facile integrazione dell'hardware compatibile M54 con gli accessori del sistema di imaging. Fornisce un ponte diretto e correttamente specificato tra fotocamere M54 o ruote portafiltri e accessori del sistema di imaging Tele Vue.
- Adattatore da 1.25 pollici (ADA125): L'adattatore da 1.25" è incluso con i focalizzatori e i rifrattori, ma è offerto anche come accessorio da utilizzare con qualsiasi telescopio. Si inserisce in un'apertura di 2" e viene utilizzato per accessori da 1.25". È dotato di un anello di bloccaggio in ottone ed è filettato per filtri da 48 mm. Nota: se utilizzi oculari a barilotto lungo, come i TeleVue Radians, potresti urtare il filtro; in tal caso, aggiungi un distanziale. Utile quando devi ridurre da un focalizzatore da 2 pollici ad accessori da 1.25 pollici, mantenendo disponibili le filettature per filtri da 48 mm.
Questo approccio fa per te?
Ideale per
- Fotografi che devono collegare una fotocamera con filettature M42, M48 o M54 a un telescopio o correttore con filettatura diversa.
- Utenti che devono aggiungere una quantità specifica di back focus con spessori e vogliono evitare acquisti per tentativi.
- Proprietari di fotocamere QSI WSG che devono collegarsi ad accessori con filettatura STL.
- Utenti del sistema di imaging Tele Vue che vogliono integrare fotocamere M54 o ruote portafiltri.
Non per
- Osservatori visivi che utilizzano solo oculari da 1.25 pollici o 2 pollici e non necessitano di connessioni filettate per la fotocamera.
- Astrofotografi le cui filettature di fotocamera e telescopio già corrispondono e non hanno bisogno di regolare il back focus.
- Chiunque non sia disposto a misurare filettature e lunghezze ottiche prima dell'acquisto; indovinare porta a resi e notti sprecate.
