M3ナイロンスペーサーと金属製の選び方

PCB実装用のM3ナイロンスタンドオフとメタルスタンドオフを比較。絶縁性、コスト、振動減衰が重要な場合と、強度と接地が優先される場合を学びます。

公開チームXI LANGS Editorial

発行済み2026年10月17日

ページ更新2026年10月24日

読書時間2 分

簡単な回答

電気絶縁、振動減衰、軽量で腐食しないマウントが必要な場合は、M3 ナイロン製スタンドオフを選んでください。最大の機械的強度、接地経路、または高トルク用途での確実な固定が必要な場合は、金属製スタンドオフを選んでください。ナイロンは非導電性で安価です。金属は強度が高く、導電性があります。

主な違いは電気伝導性です。ナイロン製スタンドオフは非導電性で絶縁体として機能し、PCBとシャーシや他の部品との間の偶発的なショートを防ぎます。金属製スタンドオフ（通常は真鍮、アルミニウム、またはスチール）は電気を通すため、接地には便利ですが、絶縁が必要な場合はリスクがあります。

機械的強度も異なります。金属製スタンドオフはより高いトルクに対応し、ねじ山が潰れにくいため、重い基板や頻繁な組み立て・分解に適しています。ナイロン製スタンドオフは軽量で、耐腐食性があり、振動吸収性に優れているため、可動式やポータブルなプロジェクトで敏感な回路を保護できます。

PCBの取り付け穴の近くに露出したトレースや部品がある場合、導電性の金属製スタンドオフはショート回路を引き起こす可能性があります。ナイロン製スタンドオフはそのリスクを完全に排除します。また、意図しない経路が損傷を引き起こす可能性がある高電圧や静電気に敏感な回路にも最適です。

スタンドオフを介した接地が必要ないホビイスト向けエンクロージャやプロトタイピング基板では、ナイロンがよりシンプルで安全な選択肢です。M3 ナイロン 15mm ピラー/スタンドオフ（10個セット）は、導電性の問題を引き起こすことなく、電子部品やPCBに信頼性の高いスペーシングと取り付けを提供します。

金属製スタンドオフは、スタンドオフ自体が接地接続を担う必要がある場合（RFシールドや特定の電源レイアウトなど）に適しています。また、繰り返しの締め付けや、プラスチックが割れる可能性のある振動環境でも優れた耐久性を発揮します。

プロジェクトでより重いモジュール、複数の積層基板、または剛性の高い機械的フレームが必要な場合、金属製スタンドオフはナイロンでは実現できない構造的完全性を提供します。ただし、金属は重量が増し、メッキ加工やステンレス鋼を使用しない限り、湿気の多い環境で腐食する可能性があることに注意してください。

電気絶縁性： ナイロンは非導電性、金属は導電性があります。PCBに露出したトレースがある場合や絶縁が必要な場合、ナイロンが唯一の安全な選択肢です。スタンドオフを介した接地が必要な場合は、金属が必要です。 絶縁にはナイロン、接地には金属を選んでください。
機械的強度： 金属製スタンドオフはより高いトルクに対応し、ねじ山が潰れにくいです。ナイロンは締めすぎると割れる可能性がありますが、軽い基板やプロトタイピングには十分です。 重いまたは頻繁に扱うアセンブリには金属、軽いまたは静的なプロジェクトにはナイロンを選んでください。
コストと重量： ナイロン製スタンドオフは一般的に安価で軽量です。M3 ナイロン 15mm ピラー/スタンドオフ（10個セット）は USD 0.64 で、複数の取り付けポイントに経済的な選択肢です。金属製スタンドオフはより重く、高価です。 ナイロンはコストと重量を節約し、金属はコストは高いですが耐久性を追加します。

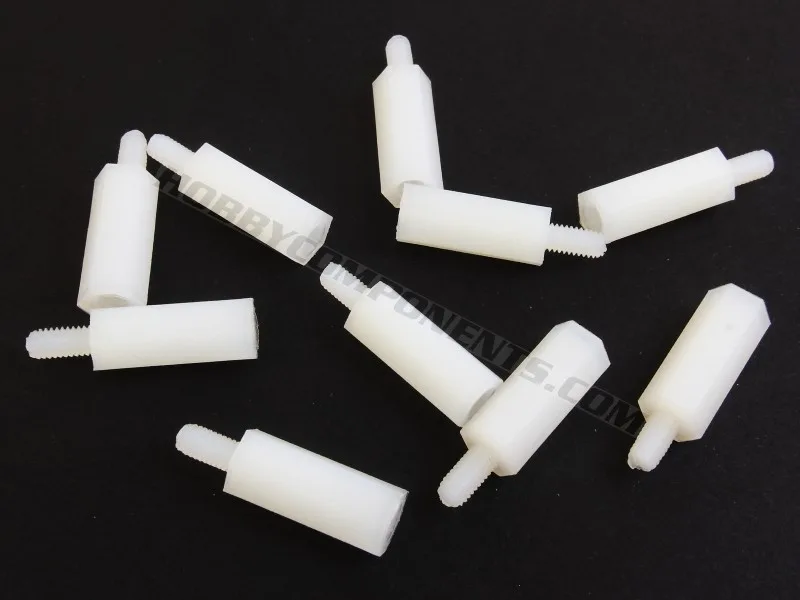

M3 ナイロン 15mm ピラー/スタンドオフ（10個セット）: 10個の M3 ナイロンピラー/スタンドオフ（各 15mm 長）のセットです。これらのスタンドオフは、電子部品やPCBに信頼性の高いスペーシングと取り付けを提供します。ねじサイズ：M3。長さ：15mm。材質：ナイロン。数量：1セットあたり 10 個。ナイロンの非導電性により、これらのスタンドオフはPCBをケースや他の基板から絶縁し、ショートを防ぐのに最適です。15mm の高さは、基板下面のほとんどの部品に十分なクリアランスを提供します。
Hobby Components 2 チャンネルレベルシフター: このモジュールは、プルアップ抵抗付きのトランジスタセットを使用して、デジタルロジック信号用の 2 チャンネル双方向電圧レベル変換を提供します。主に 3.3V と 5V のロジックレベル間の信号変換を目的としています。このようなレベルシフターを使用する場合、ナイロン製スタンドオフに取り付けることで、取り付けハードウェアを介した 3.3V 側と 5V 側の偶発的なショートを防ぎ、信号の完全性を維持します。
