إجابة سريعة
قم بتجميع أجهزة محرك AeroTech RMS-54/1706 عن طريق تزييت الحلقات الدائرية (O-rings)، وتركيب قرص الختم الأمامي، وربط الأغطية على العلبة الألومنيوم. تُباع عبوات إعادة التعبئة بشكل منفصل.
لماذا التجميع الصحيح مهم
تم تصميم مجموعة أجهزة AeroTech RMS-54/1706 لإعادة استخدامها مع عدة عبوات إعادة تعبئة. يمنع التجميع النظيف والمزيت بشكل صحيح تسرب غازات الاحتراق التي قد تتلف الصاروخ أو تسبب فشل الإشعال.
يغطي هذا الدليل العلبة المصنوعة من الألومنيوم القابلة لإعادة الاستخدام، والإغلاق الأمامي، وقرص الختم الأمامي، والإغلاق الخلفي، وشحم Super-Lube المرفق. لا تشمل مجموعات إعادة التعبئة ويجب شراؤها بشكل منفصل.
الأخطاء الشائعة التي يجب تجنبها
تخطي تشحيم الحلقات الدائرية هو الخطأ الأكثر شيوعًا. يمكن أن تتمزق الحلقات الدائرية الجافة أثناء التجميع أو تفشل في الختم تحت الضغط.
تركيب قرص الختم الأمامي بشكل مقلوب هو مشكلة شائعة أخرى. يجب أن يواجه الجانب المسطح الإغلاق الأمامي، وليس الوقود الدافع.
خطوات التجميع
- فحص وتنظيف جميع الأجزاء: امسح العلبة الألومنيوم، والإغلاق الأمامي، وقرص الختم الأمامي، والإغلاق الخلفي بقطعة قماش نظيفة لإزالة الغبار أو الحطام. افحص الخيوط بحثًا عن أي شقوق أو نتوءات. قد يتسبب الخيط التالف في حدوث تقاطع خيوط؛ استبدل أي جزء به تلف ظاهر.
- دهن الحلقات الدائرية (O-Rings): ضع طبقة رقيقة ومتساوية من شحم Super-Lube المرفق على جميع حلقات O في الإغلاقات الأمامية والخلفية. تجنب الشحم الزائد الذي قد يتسرب إلى العلبة. قد يؤدي الشحم الزائد إلى جذب الأوساخ أو التسرب إلى تجويف الوقود أثناء التجميع.
- تركيب قرص الختم الأمامي: ضع قرص الختم الأمامي في الطرف الأمامي للعلبة الألومنيوم بحيث يكون الجانب المسطح مواجهًا للإغلاق الأمامي. اضغط عليه حتى يستقر بالتساوي على كتف العلبة. إذا كان القرص مائلاً، فقد لا يتم إحكام الغلق؛ قم بتثبيته برفق في مكانه باستخدام أداة غير حادة إذا لزم الأمر.
- قم بربط الإغلاق الأمامي: قم بربط الإغلاق الأمامي في العلبة يدويًا حتى يصبح محكمًا. لا تفرط في الربط؛ استخدم فقط عزم دوران يدوي معتدل. قد يؤدي الإفراط في الربط إلى تشويه قرص الختم أو إتلاف الخيوط. الربط المحكم كافٍ.
- أدخل مجموعة إعادة التعبئة: اتبع تعليمات مجموعة إعادة التحميل لإدخال حبيبات الوقود وعنصر التأخير في العلبة من الطرف الخلفي. تأكد من محاذاة الحبيبات وأن عنصر التأخير موجه للأمام. مجموعات إعادة التحميل غير متضمنة؛ تحقق دائمًا من أن مجموعة إعادة التحميل تتوافق مع أجهزة RMS-54/1706.
- تركيب الغطاء الخلفي: ادهن حلقة الغطاء الخلفي O-ring بالشحم، ثم قم بربطها في العلبة يدويًا حتى تلامس كتف العلبة. أحكم ربطها بمقدار 1/8 دورة إضافية باستخدام مفتاح ربط إذا تطلبت تعليمات إعادة التحميل ذلك. تحدد بعض عمليات إعادة التحميل قيمة عزم الدوران؛ تحقق من ورقة إعادة التحميل قبل استخدام مفتاح ربط لتجنب سحق عنصر التأخير.
- الفحص النهائي: تأكد من أن كلا الإغلاقين مستويان وأن العلبة خالية من الفجوات. قم بتخزين الأجهزة المجمعة في وضع رأسي حتى الإطلاق. تشير الفجوة في أي من الإغلاقين إلى عدم استواء التثبيت؛ قم بفك التجميع وأعد فحص قرص الختم والحلقات الدائرية.
تفاصيل المنتج
-

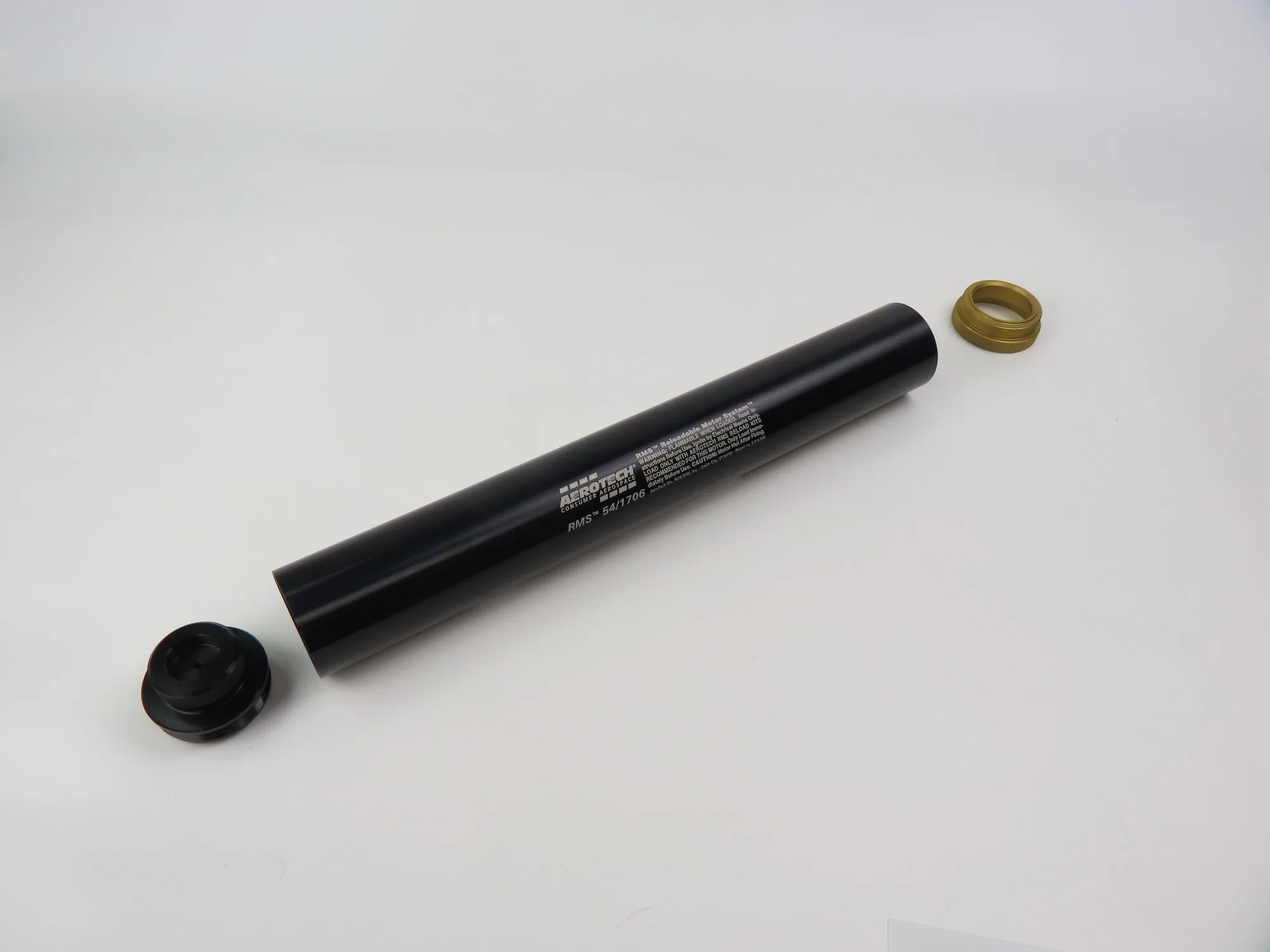

طقم أجهزة محرك AeroTech RMS-54/1706 الكامل (مع قرص الختم الأمامي) - 5417M: تشمل هذه المجموعة القابلة لإعادة الاستخدام غلاف المحرك الألومنيوم، وإغلاق المحرك الأمامي، وقرص الختم الأمامي، وإغلاق المحرك الخلفي، وأنبوب 1cc من شحم Super-Lube. كل ما تحتاجه للتجميع يأتي في صندوق واحد باستثناء طقم إعادة التعبئة، لذا يمكنك البدء في البناء فورًا بعد الشراء.
