Häufige Fehler beim Aufbau eines Sim-Racing-Cockpits

Kurze Antwort

Bauen Sie den Rahmen locker auf, richten Sie ihn auf einem ebenen Boden aus und ziehen Sie ihn dann schrittweise von der Mitte nach außen fest. Die meisten Probleme beim Cockpit-Zusammenbau entstehen, wenn alles auf einmal festgezogen wird, Schraubenlängen vermischt werden oder Sitz und Pedale montiert werden, bevor der Rahmen ausgerichtet ist. Wenn sich eine Verbindung nicht festziehen lässt, stoppen Sie und prüfen Sie die Schraubenlänge und die Ausrichtung der Halterung, bevor Sie Kraft aufwenden.

Ein Cockpit, das knarrt, driftet oder beim Bremsen nachgibt, ist in der Regel nicht defekt. Es handelt sich fast immer um ein Montageproblem: eine Schraube, die in einem Profilschlitz sitzt, eine Halterung, die falsch herum montiert wurde, oder ein Rahmen, der festgezogen wurde, bevor er ausgerichtet war.

Diese Anleitung funktioniert wie ein Diagnosediagramm. Finden Sie das Symptom, das Sie sehen, prüfen Sie die wahrscheinliche Ursache, wenden Sie die Korrektur an und erkennen Sie den Punkt, an dem Sie aufhören sollten, nachzustellen, und stattdessen das Teil oder die Vorgehensweise ändern sollten.

Fehler 1: Jede Schraube festziehen, bevor der Rahmen rechtwinklig ist

Der häufigste Fehler beim Cockpitbau ist, die Montage wie ein Rennen zu behandeln. Wenn Sie jede Verbindung sofort festziehen, verriegelt der Rahmen in der Form, die er gerade hat, und spätere Anpassungen kämpfen gegen diese Form. Bauen Sie die gesamte Struktur zuerst handfest, stellen Sie sie auf einen ebenen, harten Boden, und ziehen Sie dann in Schritten von der Mitte des Rahmens nach außen fest.

Rechtwinkligkeit ist beim ersten Durchgang wichtiger als Drehmoment. Ein Rahmen, der einige Millimeter aus dem Lot ist, zeigt sich als schräg stehendes Raddeck, ein Sitz, der nicht mit der Pedalplatte fluchtet, oder ein Gerät, das auf zwei Ecken wackelt. Überprüfen Sie die Diagonalmaße über den Rahmen vor dem endgültigen Festziehen.

• Erster Durchgang handfest, zweiter Durchgang mit Drehmoment, dritter Durchgang nach 24 Stunden erneut prüfen.
• Messen Sie die Diagonalen von Ecke zu Ecke; gleiche Diagonalen bedeuten, dass der Rahmen rechtwinklig ist.
• Bauen Sie auf einem harten Boden, nicht auf Teppich, damit Sie ein Wackeln sofort spüren.

Fehler __XSP_48ea0fd2_0: Verwendung der falschen Bolzenlänge im Aluminiumprofil

Die Schlitze von Aluminiumprofilen sind tief, und es ist leicht, einen Bolzen so weit einzudrehen, bis er sich fest anfühlt, obwohl er tatsächlich im Profilinneren auf Grund gelaufen ist, anstatt die Halterung zu klemmen. Diese Verbindung sieht fest aus, versagt aber unter Last. Wenn ein Bolzen frühzeitig stoppt oder die Halterung sich noch bewegt, drehen Sie ihn heraus und prüfen Sie die Länge.

Der umgekehrte Fehler ist ein Bolzen, der so kurz ist, dass nur wenige Gewindegänge greifen. Das hält statisches Gewicht gut aus, aber es reißt aus oder zieht sich heraus, sobald man auf eine Wägezellenbremse tritt. Passen Sie die Bolzenlänge an die Halterungsdicke plus die Tiefe des T-Nuten-Eingriffs an und bewahren Sie Ersatzlängen während des Aufbaus getrennt in beschrifteten Beuteln auf.

• Wenn sich eine Verbindung nicht festziehen lässt, tauschen Sie den Bolzen aus, bevor Sie mehr Kraft aufwenden.
• Verfolgen Sie niemals ein ausgerissenes Gewinde in einem Profilschlitz; ersetzen Sie die T-Nut-Mutter.
• Sortieren Sie Bolzen nach Länge, damit ein langer Bolzen nicht in einer flachen Verbindung landet.

Fehler 3: Schraubensicherung und Nachziehen auslassen

Vibrationen sind im Sim-Racing ständig präsent, besonders bei einer Direct-Drive-Base. Schrauben, die am ersten Tag perfekt fest waren, lockern sich über Wochen der Nutzung. Das erste Anzeichen ist meist ein neues Klappern oder ein leichtes Spiel im Raddeck. Mittelfeste Schraubensicherung an lasttragenden Verbindungen verhindert den Großteil davon.

Ziehen Sie den gesamten Aufbau nach den ersten Sessions nach, nicht nur nach der Montage. Neue Rahmen setzen sich, wenn die Verbindungen in das Profil einrasten. Ein zweiter Durchgang erwischt die Schrauben, die nie wirklich fest waren. Danach reicht eine kurze Kontrolle alle paar Monate.

• Verwenden Sie mittelfeste Schraubensicherung an den Schrauben von Raddeck, Pedalplatte und Sitz.
• Überprüfen Sie das Drehmoment nach den ersten zwei oder drei Sitzungen erneut.
• Achten Sie auf Schrauben, die sich immer wieder lockern – das deutet meist auf eine falsche Schraubenlänge oder eine fehlende Unterlegscheibe hin.

Fehler 4: Sitz und Pedale zu früh montieren

Wenn Sitz und Pedale montiert werden, bevor der Rahmen rechtwinklig ist, wird jede spätere Anpassung schwieriger, da Sie nun Gewicht bewegen statt eine leere Struktur einzustellen. Richten Sie zuerst den Rahmen aus, dann das Raddeck, dann die Pedale und zuletzt den Sitz. Die Sitzposition lässt sich am einfachsten ändern und hängt am meisten von allem anderen ab.

Pedalwinkel und -abstand sind die beiden Einstellungen, die viele überstürzen. Wenn Sie nicht die volle Bremspedalkraft erreichen können, ohne dass Ihre Ferse abhebt oder Ihr Knie blockiert, sitzt die Pedalplatte falsch – und keine Sitzverstellung wird das beheben. Stellen Sie zuerst die Pedale ein, dann schieben Sie den Sitz entsprechend.

• Reihenfolge der Montage: Rahmen, Radplattform, Pedale, Sitz.
• Stellen Sie Pedalhöhe und -winkel vor dem Sitzabstand ein.
• Lassen Sie jede Einstellung locker genug, um sie von Hand zu bewegen, bis Sie einmal gefahren sind.

Fehler 5: Dem Cockpit die Schuld für Flex geben, der von der Halterung kommt

Nicht jede Bewegung beim Bremsen ist Rahmenflex. Ein Pedalbrett, das sich durchbiegt, eine Radplattform, die auf ihrer Halterung verrutscht, oder ein Sitz, der auf seinen Schienen wackelt, fühlt sich genauso an wie ein flexendes Cockpit. Bevor du Verstrebungen hinzufügst oder einen schwereren Rahmen kaufst, isoliere die Bewegungsquelle, indem du nacheinander auf jede Komponente drückst.

A Pedalplatten-Adapter ist hier oft die Lösung. Er erhöht die Stabilität und die Montagemöglichkeiten und reduziert Flex selbst bei hochwertigeren Pedalsätzen – günstiger als das gesamte Rig zu ersetzen. Wenn die Bewegung tatsächlich von den Hauptrahmenverbindungen ausgeht, ist das ein Drehmomentproblem, kein Bauteilproblem.

Pedalplatten-Adapter

• Schieben Sie das Lenkraddeck, die Pedalplatte und den Sitz separat, um die Ursache zu finden.
• Bewegung an einer Komponente ist normalerweise ein Montageproblem, keine Rahmenflexion.
• Verstärken Sie erst, nachdem Sie bestätigt haben, dass sich der Rahmen selbst bewegt.

Wann Sie aufhören sollten, anzupassen, und stattdessen das Setup ändern

Es gibt einen Punkt, an dem weiteres Einstellen nicht mehr hilft. Wenn der Rahmen gerade ist, alle Schrauben die richtige Länge haben und korrekt angezogen sind, und Sie trotzdem Bewegung feststellen, liegt das Problem an der Setup-Wahl und nicht an der Montage. Ein Radständer, der eine direktangetriebene Basis mit hohem Drehmoment trägt, wird sich immer durchbiegen, egal wie gut er gebaut ist, weil er dafür nicht ausgelegt ist.

Das Gleiche gilt für die Pedalposition. Wenn der Einstellbereich des Pedaltellers ausgeschöpft ist und Sie immer noch keine bequeme Fahrposition finden, brauchen Sie mehr Einstellmöglichkeiten, nicht mehr Anziehen. Das frühzeitig zu erkennen, spart Stunden des Nachziehens von Verbindungen, die nie das Problem waren.

• Hören Sie auf einzustellen, wenn der Rahmen gerade ist und jede Verbindung korrekt angezogen ist.
• Bleibt die Bewegung bestehen, liegt die Grenze an der Plattform, nicht an der Montage.
• Wenn der Einstellbereich nicht ausreicht, fügen Sie Verstellbarkeit hinzu, anstatt zu erzwingen.

Fehlerdiagnosetabelle für die Montage

• Klappern oder Knarren nach einigen Wochen: Schrauben haben sich durch Vibration gelöst. Ziehen Sie die lasttragenden Verbindungen nach und verwenden Sie mittelfesten Schraubensicherungslack. Wenn sich dieselbe Schraube immer wieder löst, überprüfen Sie ihre Länge und die T-Mutter.
• Verbindung wird nicht fest: Die Schraube ist im Profilkanal auf Grund gelaufen oder zu kurz, um richtig zu greifen. Tauschen Sie die Schraubenlänge und überprüfen Sie die Ausrichtung der Halterung. Stoppen Sie, bevor Sie Kraft aufwenden – ein ausgerissener Profilkanal ist eine deutlich aufwändigere Reparatur.
• Rig wackelt an zwei Ecken: Der Rahmen ist nicht rechtwinklig. Lösen Sie die Verbindungen, stellen Sie das Rig auf einen harten, ebenen Boden, gleichen Sie die Diagonalen an und ziehen Sie dann schrittweise fest. Nicht mit Unterlegscheiben unter einer Ecke ausgleichen.
• Bewegung des Radständers unter Lenkbelastung: Entweder sind die Ständerschrauben zu locker angezogen oder die Basis selbst bewegt sich auf ihrer Halterung. Testen Sie Ständer und Basis getrennt. Wenn der Ständer fest sitzt und die Basis sich bewegt, liegt das Problem an der Halterung, nicht am Cockpit.
• Durchbiegung des Pedalblechs bei starkem Bremsen: Die Platte oder ihre Halterung ist die Schwachstelle, nicht der Hauptrahmen. Ein Pedalplatten-Adapter erhöht die Stabilität und bietet mehr Montagemöglichkeiten. Erst nachdem die Platte selbst ausgeschlossen wurde, sollte man die Rahmenverstrebung prüfen.
• Keine bequeme Sitzposition erreichbar: Der Einstellbereich ist ausgeschöpft. Stellen Sie zuerst die Pedale ein, dann den Sitz, und erweitern Sie die Einstellbarkeit, falls der Bereich nicht ausreicht. Mehr Drehmoment behebt kein Positionsproblem.

Teile, die häufige Montageprobleme lösen

• Pedalplatten-Adapter: Befestigt alle gängigen Pedalsets an Ihrer Pedalplatte. Mehrere Bohrungen im Adapter bieten zusätzliche Montagemöglichkeiten, erhöhte Stabilität und weniger Flex, auch bei hochwertigeren Pedalsets. Wenn Ihre Pedale nicht flach aufliegen oder die Platte beim Bremsen nachgibt, behebt dieser Adapter das Montageproblem, ohne den Rahmen zu verändern.

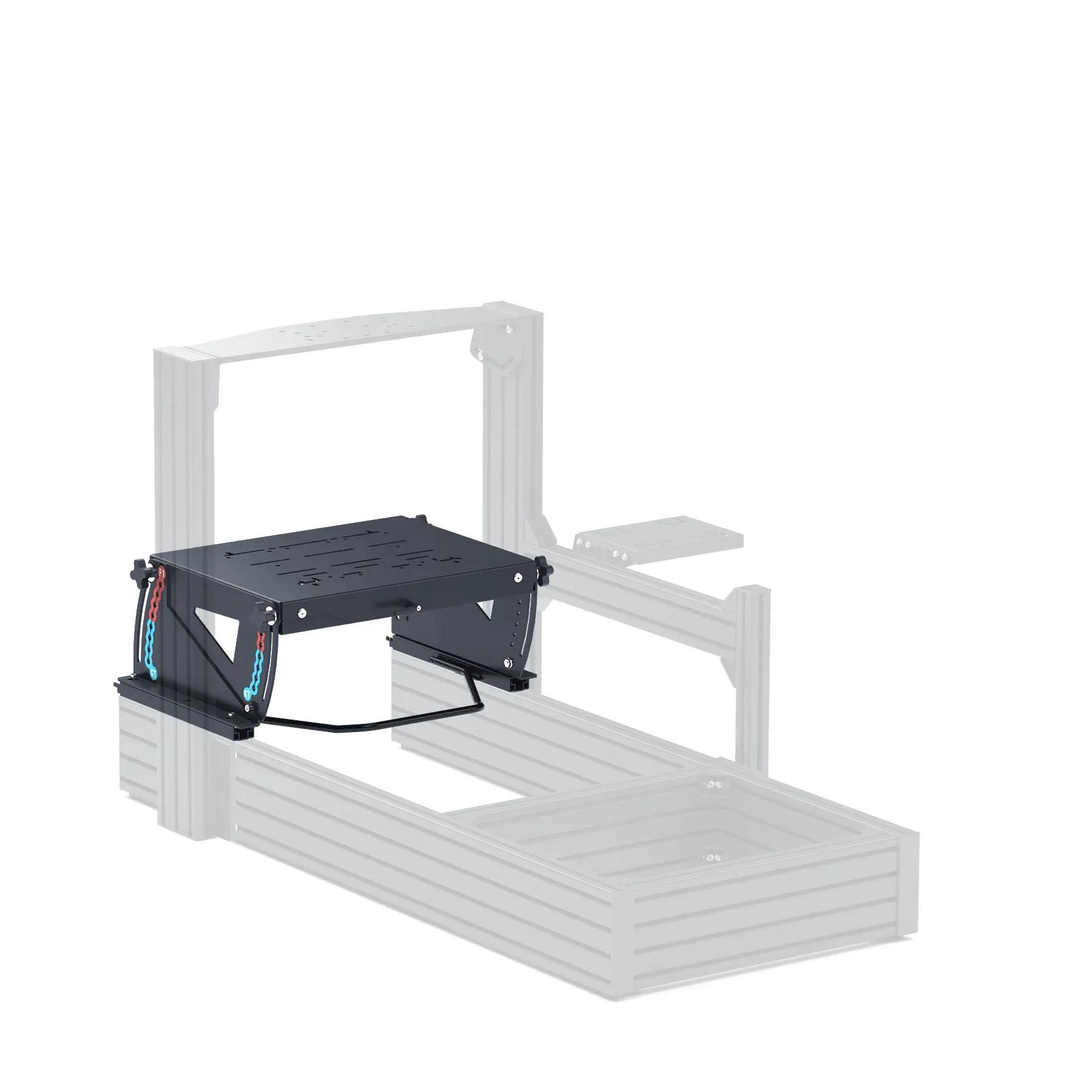

• PRIME Pedal-Verstellplatte: Bietet vollständige Kontrolle über Pedalhöhe, -winkel und -abstand mithilfe von Bristol-Hebeln und -Schiebern für präzise Feineinstellungen. Nützlich, wenn der Einstellbereich einer Standard-Pedalplatte ausgeschöpft ist und keine komfortable Bremsposition erreicht werden kann.
• PRIME Cockpit: Ein Cockpit aus Aluminiumprofilen mit einem schweren 160x40 Profilrahmen, vollständig verstellbarem Sitz, Lenkradposition, Pedalwinkel und Schaltposition – gebaut für Direct-Drive-Lenkradbasen und High-End-Pedale. Ein Rahmen, der für Direct-Drive-Drehmoment ausgelegt ist, eliminiert das Flexen, das Montagelösungen auf leichteren Plattformen nicht beheben können.

Bauen Sie locker auf, richten Sie den Rahmen aus, ziehen Sie dann schrittweise fest – so treten die meisten Montageprobleme am Cockpit gar nicht erst auf. Sollten sie doch auftreten, diagnostizieren Sie die konkrete Verbindung oder Halterung, bevor Sie etwas kaufen, und wechseln Sie die Plattform erst, wenn die Montage wirklich korrekt ist und die Einstellung dennoch nicht hält.
