Respuesta rápida
Haga coincidir el patrón VESA y el peso de su monitor con la placa y el soporte, monte la placa primero en el monior, luego fíjela al rig y ajuse la alineación antes del apriete final. Si las especificaciones de su monior o soporte no están listadas, trátelo como una limitación de deciión y confírmelo con el fabicante antes de comprar.
Colocar un monitor en un simulador de carreras requiere menos fuerza y más acertar con el patrón correcto y trabajar en el orden adecuado. Una placa de montaje VESA es la interfaz entre su pantalla y el soporte, por lo que un desajuste allí afecta a todo lo que hay encima.
Esta guía explica las comprobaciones de compatibilidad y una secuencia de instalación limpia para un soporte de monitor de simulación de carreras. Utiliza pasos sencillos y puntos de control, incluyendo dónde un pequeño accesorio como el Advanced Hook puede mantener sus auriculares o cables fuera del rig mientras trabaja.
Advanced Hook
Compruebe el patrón VESA y el peso antes de comprar
Encuentre el patrón VESA en su monitor, generalmente indicado como la distancia horizontal y vertical entre los orificios en milímetros, por ejemploo 75 x 75 o 100 x 100. Luego, compárelo con el patrón soportado por la placa y el soporte. Si alguno de los dos lados no indica un patrón, no asuma que encaja; confírmelo con el vendedor o el fabicante.
El peso y el tamaño importan tanto como la distancia entre los orificios. Una placa clasificada para una pantalla pequeña puede combarse bajo una más grande, y un soporte puede no sostener un monitor pesado en su extensión máxima. Mantenga el monitor dentro de los límites indicados del soporte y verifique que el hardware de la placa coincida con el tamaño de la rosca de su pantalla.
- Mida usted mismo la distancia entre los orificios si falta el manual; no se fíe de la imagen de la caja.
- Confirme la longitud de los tornillos para que los pernos no toquen fondo dentro de la carcasa del monitor.
Prepare el rig y proteja la pantalla
Trabaje sobre una superficie estable con el monitor boca abajo sobre un paño suave y mantenga el soporte o el rig en posición vertical cerca. Disponga la placa, los tornillos, las arandelas y cualquier separador para poder ver la cantidad correcta antes de empezar. Esto evita el roscado cruzado y la pérdida de piezas.
Si su rig utiliza perfil de aluminio, tenga las tuercas en T y las llaves Allen adecuadas a mano. Un accesorio pequeño como el Advanced Hook puede mantener unos auriculares o un cable fuera del camino, pero primero mantenga el área de trabajo despejada para que nada caiga sobre la pantalla.
- No apriete ningún tornillo por completo hasta que los cuatro estén iniciados a mano.
- Mantenga las herramientas magnéticas alejadas del panel del monitor y de los cables.
Instale la placa en el monitor, luego en el rig
Fije la placa VESA a la parte trasera del monitor con los tornillos correctos y los separadores necesarios. Inicie todos los tornillos a mano, luego apriételos en forma de cruz para que la placa quede plana. Una vez que la placa esté segura, levante el monitor con la ayuda de otra persona si es grande y fije la placa al soporte o al soporte del rig.
Para un soporte de monitor de simulación de carreras, coloque la pantalla a la altura de los ojos y ligeramente detrás de la base del volante si su soporte lo permite. Apriete los puntos de ajuste del soporte solo después de confirmar que la pantalla está centrada y nivelada. Vuelva a comprobar el par de apriete de los tornillos después de la primera sesión, ya que las vibraciones pueden aflojar el hardware.
- Utilice una aplicación de nivel o un nivel de burbuja pequeño en el borde superior antes del apriete final.
- Si la placa o el soporte tienen orificios alargados, úselos para una alineación fina en lugar de forzar el marco.
Instalación paso a paso de la placa VESA
- Confirme el patrón VESA y los límites de peso: Mida la distancia entre los orificios del monitor y compárela con las especificaciones de la placa y el soporte. Verifique el peso del monitor con respecto al límite del soporte. Punto de control: si falta alguna especificación, deténgase y confirme antes de comprar o perforar.
- Reúna el hardware y proteja la pantalla: Coloque el monitor boca abajo sobre un paño suave y clasifique los tornillos, las arandelas y los separadores. Tenga las tuercas en T y las llaves Allen listas para el perfil de aluminio. Punto de control: inicie cada tornillo a mano para evitar el roscado cruzado.
- Fije la placa al monitor: Ajuste la placa VESA a la parte trasera del monitor, utilizando separadores si la carcasa lo requiere. Apriete en forma de cruz hasta que la placa quede plana. Punto de control: la placa no debe balancerse ni tocar la carasa del monior de manera desiguala.
- Monte la placa al soporte o al rig: Con ayuda para pantallas más grandes, levante el monitor y fije la placa al soporte o al soporte del rig. Deje los ajustes del soporte lo suficientemente flojos para poder mover la pantalla. Punto de control: mantenga el monitor soportado hasta que al menos dos pernos estén apretados a mano.
- Alinee, nivele y apriete: Coloque la pantalla a la altra de los ojos y centrada detrás de la base del volante. Nivele el borde superor, lueo apriete todos los puntas de ajste y los tornilllos VESA. Punto de control: vuelva a comprobar el par de apriete después de su primera sesión de conducción.
Datos del producto que ayudan con la montaje

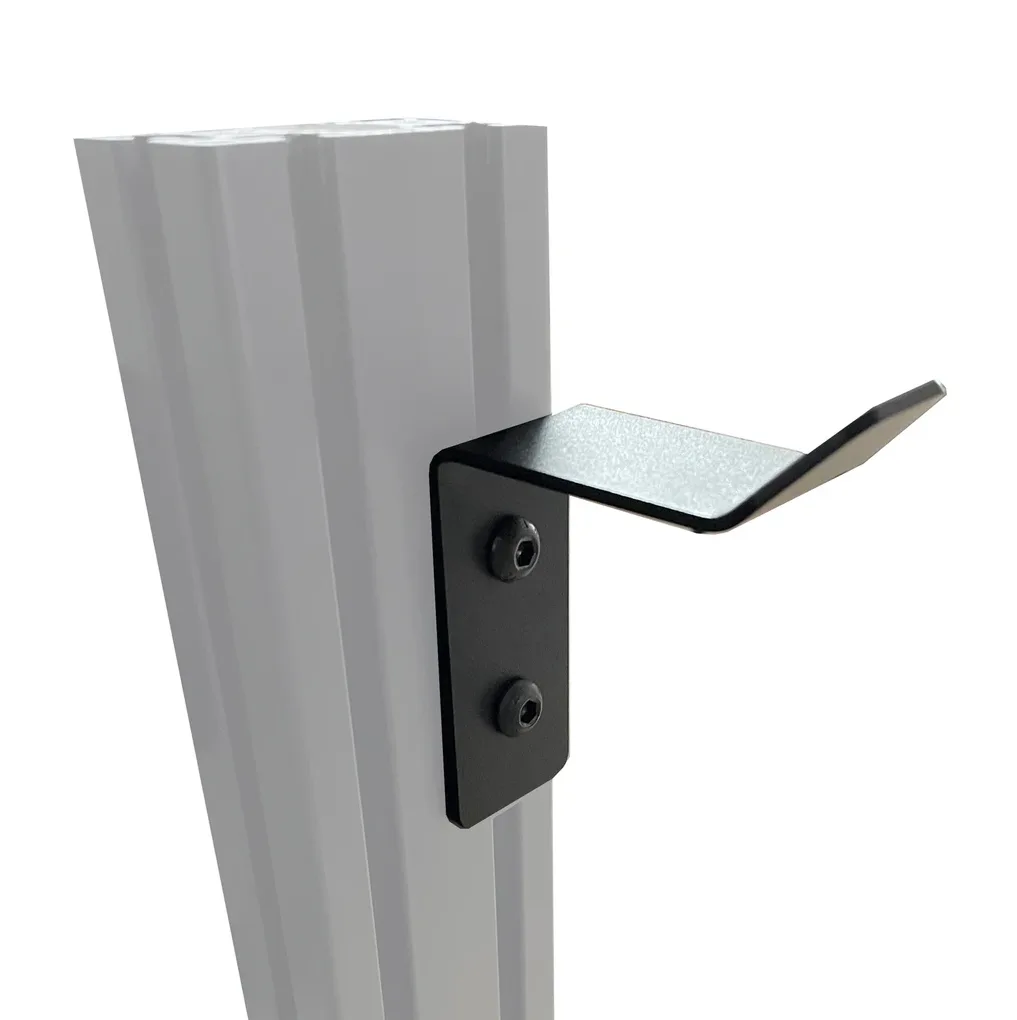

- Advanced Hook: Gancho de acero con dos tornillos M8 y tuercas en T correspondientes para montaje en un chasis Advanced SimRacing; admite auriculares o un casco de realidad virtual. Mantiene los auriculares o los cables fuera del rig mientras instala y ajusta el monitor, reduciendo el desorden alrededor del área de montaje.
- Advanced Pivoting Side Arm: Monta equipos adicionales, como un acelerador de simulación de vuelo, en el lado izquierdo o derecho y crea una puerta pivotante para un acceso más fácil al asiento; compatible con ASR 1, 3, 4, 6 y PRO, pero no con la línea ASR F. Muestra cómo los accesorios montados lateralmente pueden compartir el mismo perfil que un soporte de monitor, así que planifique el uso de los orificios antes de agregar una placa VESA.
- Simucube Shaft Extension Kit [SC3]: Extensiones de eje ajustables en opciones de 100 mm o 200 mm mejoran la inmersión y la ergonomía y le permiten colocar el monitor más abajo y más cerca del nivel de los ojos mientras mantiene la funcionalidad inalámbrica; no combine varias extensiones, y extender más allá de 200 mm puede dañar la base del volante. Explica por qué la altura y la distancia del monitor generalmente se ajustan en el soporte o el eje, no forzando la placa VESA más allá de su rango previsto.
Una instalación VESA limpia se reduce a confirmar el patrón y el peso, montar la placa primero en el monior y alinear antes de apretar. Si las especificaciones de su monior o soporte no están publicadas, trátelo como una limitación y verifíquelo con el fabricante en lugar de adivinar.
