إجابة سريعة
افحص قضبان الهيكل المصنوعة من ألياف الكربون VRD S23 عند فتحات البراغي، والانحناء عند المزلق، والحواف السفلية بعد كل بضع جولات. إذا رأيت علامات إجهاد بيضاء، أو إحساسًا طريًا أو إسفنجيًا عند المزلق، أو شقًا يعلق فيه الظفر، فاستبدل القضبان بقضبان الهيكل المصنوعة من ألياف الكربون VRD S23 (VPS09015). إذا بدت القضبان سليمة لكن الشاحنة لا تزال تنثني، فتوقف عن استبدال الأجزاء وافحص بقية الهيكل والوصلات أولاً.
كيف يبدو تآكل قضبان ألياف الكربون فعليًا
نادرًا ما تفشل قضبان ألياف الكربون دفعة واحدة. عادةً ما تكون العلامة الأولى عبارة عن علامة إجهاد بيضاء أو رمادية صغيرة حول فتحة برغي أو على طول الانحناء الداخلي بالقرب من المزلق. تعني هذه العلامة أن الراتنج بدأ ينهار تحت الحمل. الشق الذي يمكنك الشعور به بظفرك قد تجاوز مرحلة الإصلاح البسيط.
الانفصال الطبقي يختلف عن الخدش السطحي. مرر ظفر إبهامك على طول حافة القضيب. إذا ارتفعت الطبقات أو تفرقت أو شعرت بأنها طرية، فقد فقد القضيب صلابته في تلك المنطقة. الخدش الذي يبقى ناعمًا ولا يعلق هو تجميلي ولا يحتاج إلى استبدال.
- علامات إجهاد بيضاء حول فتحات البراغي أو انحناء المزلق
- شقوق يعلق فيها الظفر أو تنفتح عند ثني القضيب يدويًا
- طبقات مرتفعة أو متفرقة على طول الحافة (انفصال طبقي)
- إحساس طري أو مرن عند المزلق لم يكن موجودًا عندما كانت المجموعة جديدة
الأسباب الشائعة لتلف قضبان VRD S23
معظم تلف القضبان يأتي من الهبوط القوي المتكرر ومن الإفراط في ربط البراغي التي تثبت المزلق وناقل الحركة. ألياف الكربون قوية في الاتجاه الذي وُضعت فيه، لكنها لا تتحمل الأحمال النقطية. البرغي المشدود بإفراط يسحق الراتنج حول الفتحة، وتصبح تلك المنطقة المسحوقة نقطة بداية للشق.
لوح المزلق المنحني أو المتآكل هو سبب شائع آخر. إذا لم يعد المزلق مسطحًا، فإنه يسحب القضبان إلى شكل لم تُصمم لتحمله، ويتحمل الانحناء في مقدمة القضيب الحمل. افحص المزلق ودعامات الهيكل قبل أن تلوم القضبان.
- براغي المزلق أو ناقل الحركة المفرطة في الربط
- الهبوط القوي الذي يثني القضيب بما يتجاوز نطاقه المصمم
- لوح مزلق منحني أو دعامة هيكل متآكلة
- أعمدة جسم مفقودة أو مفكوكة تسمح للجسم بالحركة وتحميل القضبان
كيفية فحص المشكلة وتصحيحها
أزل الجسم ولوح المزلق حتى تتمكن من رؤية الطول الكامل لكلا القضيبين. امسحهما بقطعة قماش جافة وافحص فتحات البراغي والانحناء تحت ضوء ساطع. اثنِ كل قضيب برفق يدويًا واستمع لصوت طقطقة. إذا تحرك القضيب أكثر من بضعة ملليمترات عند المزلق دون أن يعود إلى شكله، فقد انتهى أمره.
عند استبدال القضبان، ثبّتها ببراغي محكمة دون إفراط في الربط. استخدم كمية صغيرة من مثبت اللولب على براغي المزلق واتركه يجف قبل تشغيل الشاحنة. إذا كنت تستبدل القضبان في VPS09009، فيمكن استخدام قضبان الهيكل المصنوعة من ألياف الكربون VRD S23 بدلاً من قضبان S23 المصنوعة من الألومنيوم.
- نظف وافحص كلا القضيبين تحت ضوء ساطع
- اثنِ كل قضيب يدويًا واستمع لصوت الطقطقة
- استبدل القضبان إذا بقيت منحنية أو شعرت بأنها طرية عند المزلق
- أحكم ربط البراغي دون إفراط، واستخدم مثبت اللولب على المزلق
متى تتوقف وتبحث في مكان آخر
إذا كانت القضبان الجديدة لا تزال تبدو مرنة، فالمشكلة ليست في القضبان. افحص دعامات الهيكل ولوح المزلق وأطراف الوصلات. طرف الوصلة المتآكل أو الدعامة المفكوكة سيسمحان للهيكل بأكمله بالحركة، ولن يصلح أي قضيب ذلك. افحص أيضًا أعمدة الجسم. الجسم المتحرك يمكن أن يضع حملًا إضافيًا على القضبان ويجعل الهيكل السليم يبدو مفكوكًا.
إذا استبدلت القضبان والمزلق والدعامات ولا تزال الشاحنة تنثني، فالخطوة التالية هي فحص نقاط تثبيت ناقل الحركة والمحاور. في تلك المرحلة، لم يعد استبدال قضيب الهيكل هو الحل، ويجب أن تتوقف عن شراء القضبان وتشخيص بقية مجموعة نقل الحركة.
- القضبان الجديدة لا تزال تنثني: افحص الدعامات والمزلق وأطراف الوصلات
- الجسم يتحرك: افحص أعمدة الجسم ومعدات التثبيت
- لا يزال ينثني بعد القضبان والمزلق: افحص نقاط تثبيت ناقل الحركة والمحاور
- لا تستمر في استبدال القضبان إذا كان الانثناء قادمًا من مكان آخر
التشخيص: العَرَض والسبب المحتمل وما يجب فعله
- علامات إجهاد بيضاء حول فتحات البراغي: بدأ الراتنج حول الفتحة في الانهيار بسبب البراغي المفرطة في الربط أو الحمل المتكرر. لا يزال القضيب صالحًا للاستخدام إذا كانت العلامة صغيرة ولا يعلق فيها الظفر. أحكم ربط البراغي وأعد الفحص بعد جولة واحدة. إذا نمت العلامة، فاستبدل القضيب.
- شق يعلق فيه الظفر: انفصلت طبقات الكربون عند تلك النقطة. سيستمر القضيب في التشقق تحت الحمل وقد يفشل تمامًا عند هبوط قوي. استبدل القضيب. لا تحاول لصق شق هيكلي وتستمر في تشغيله.
- إحساس طري أو مرن عند المزلق: فقد القضيب صلابته، عادةً بسبب الانفصال الطبقي أو لأن لوح مزلق منحني يسحبه خارج شكله. افحص المزلق أولاً. إذا كان المزلق مسطحًا والقضيب لا يزال طريًا، فاستبدل القضيب. إذا كان المزلق منحنيًا، فأصلح المزلق أولاً.
- القضبان الجديدة لا تزال تنثني: الانثناء قادم من مكان آخر: أطراف وصلات متآكلة، أو دعامات مفكوكة، أو جسم متحرك. استبدال القضبان مرة أخرى لن يساعد. توقف عن شراء القضبان. افحص الدعامات والمزلق وأطراف الوصلات وأعمدة الجسم.
الأجزاء المهمة لهذا الإصلاح
- قضبان الهيكل المصنوعة من ألياف الكربون VRD S23: قضبان الهيكل المصنوعة من ألياف الكربون VRD S23 هي قطعة بديلة لمجموعة VPS09015 VRD Carbon Kit ويمكن استخدامها على VPS09009 لاستبدال قضبان الهيكل S23 المصنوعة من الألومنيوم. إذا كانت قضبانك متشققة أو منفصلة طبقيًا، فهذا هو البديل المباشر. كما يتيح لمستخدمي VPS09009 التحويل من الألومنيوم إلى ألياف الكربون.

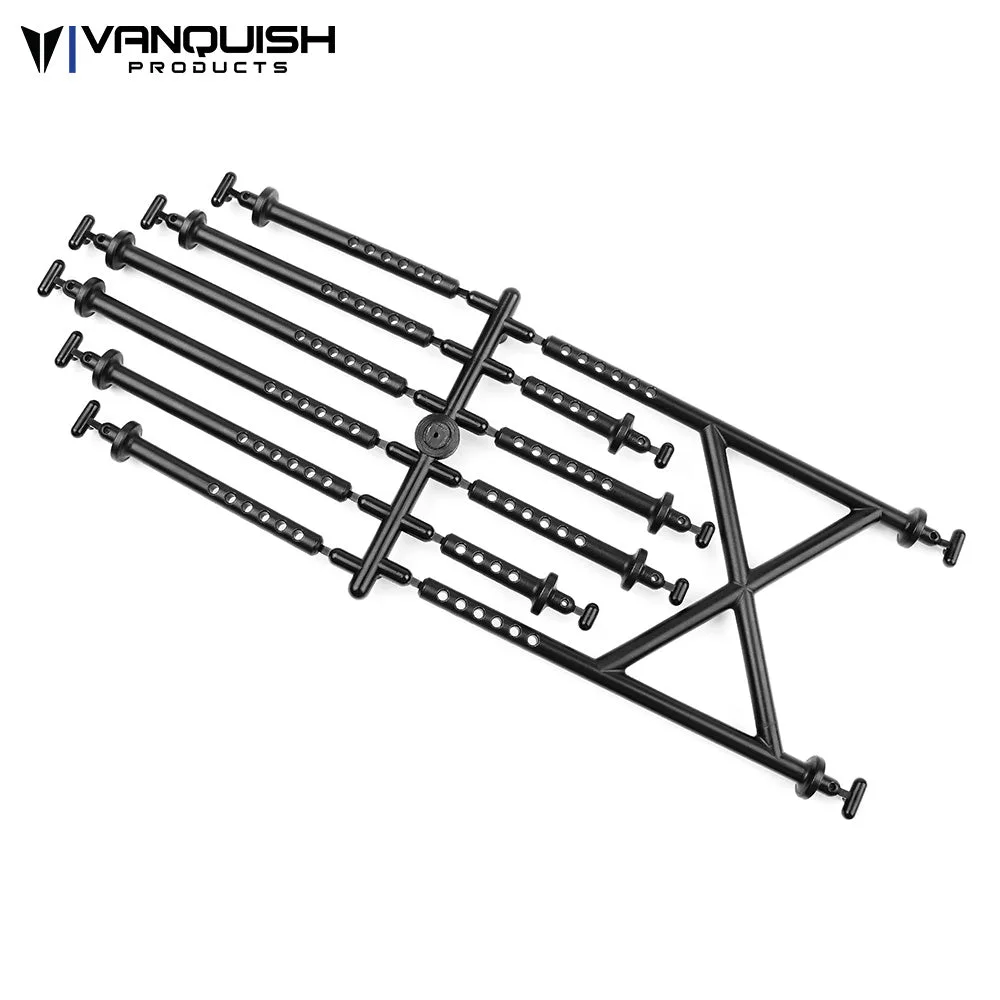

- طقم أعمدة الجسم VS4-10: يتضمن طقم أعمدة الجسم VS4-10 أحجامًا متنوعة من الأعمدة لتناسب معظم ارتفاعات الجسم، وهو معدات تثبيت الجسم لمنصة Vanquish VS4-10. عمود الجسم المفكوك أو ذو الارتفاع الخاطئ يمكن أن يسمح للجسم بالحركة ويضيف حملًا على قضبان الهيكل. فحص الأعمدة أو استبدالها طريقة رخيصة لاستبعاد مشكلة تثبيت الجسم قبل شراء قضبان جديدة.
- برغي برأس حشية: برغي برأس حشية Incision هو مثبت تركيب صغير مخصص لتركيب السيرفو ويُورَّد أربعة في العبوة. إذا كنت بالفعل تزيل المزلق والقضبان، فهذا وقت مناسب لفحص براغي تركيب السيرفو. السيرفو المفكوك يمكن أن يجعل الهيكل يبدو مرنًا حتى عندما تكون القضبان سليمة.
