جرّب تركيب كل حلقة توسيط في هيكل الصاروخ وفوق أنبوب المحرك قبل خلط أي إيبوكسي. إذا كانت الحلقة ضيقة جدًا، قم بصنفرة الحافة الخارجية بالتساوي حتى تنزلق بضغط خفيف من اليد؛ وإذا كانت فضفاضة جدًا، لا تملأ الفجوة بالغراء السميك وحده. اختر حلقة بحجم مناسب تمامًا لمجموعة الهيكل وأنبوب المحرك، وقم بتجميع جاف كامل للتحقق من المحاذاة قبل اللصق.
إيبوكسي
لماذا تحدد حلقات التوسيط ما إذا كان صاروخك يطير بشكل مستقيم
تقوم حلقات التوسيط بمهمتين في وقت واحد: فهي توسّط حامل المحرك داخل الهيكل وتنقل قوى الدفع والزعانف إلى الهيكل. إذا كانت الحلقة غير دائرية، أو أصغر من الحجم المطلوب، أو ملصوقة بشكل مائل، فإن أنبوب المحرك يجلس خارج المحور. هذا الاختلال يظهر كصاروخ ينحرف عن منصة الإطلاق، أو يتآكل جذر الزعانف بشكل غير متساوٍ، أو يفشل في الفحص بعد الطيران عند حامل المحرك.
الحلقات نفسها أجزاء بسيطة، لكن التركيب لا يتسامح مع الأخطاء. الحلقة التي تسقط دون مقاومة يمكن أن تتحرك أثناء معالجة الإيبوكسي. الحلقة التي تحتاج إلى مطرقة ستشوه أنبوب الهيكل أو تسحق الفتحة الداخلية للحلقة، مما يؤدي إلى الضغط على أنبوب المحرك. الهدف هو تركيب انزلاقي يمكنك تدويره باليد.
كيف تتحقق من مقاس حلقة التوسيط قبل اللصق
ابدأ بقياسين جافين. أدخل الحلقة في الهيكل بدون أنبوب المحرك ولاحظ ما إذا كانت تجلس بشكل مربع في أعلى الأنبوب. ثم أدخل الحلقة فوق أنبوب المحرك وتحقق من أنها تستقر دون تمايل. كرر هذا لكل حلقة في المجموعة، لأن الأجزاء المقطوعة بالليزر يمكن أن تختلف قليلاً بين الألواح.
إذا كانت الحلقة مميزة بحجم، فتأكد من أنها تطابق القطر الداخلي للهيكل والقطر الخارجي لأنبوب المحرك بدلاً من اسم المجموعة فقط. حلقات التوسيط وحلقات توسيط الوصلات ليست قابلة للتبديل: حلقة الوصلة تناسب داخل أنبوب الوصلة، بينما حلقة الهيكل تناسب داخل الهيكل الرئيسي. استخدام الحلقة الخاطئة يخلق فجوة لا يمكن لأي كمية من الإيبوكسي إصلاحها بأمان.
إصلاح حلقة ضيقة أو فضفاضة دون إضعاف المفصل
بالنسبة للحلقة الضيقة، قم بصنفرة المحيط الخارجي بتمريرات صغيرة ومتساوية، مع تدوير الحلقة أثناء الصنفرة. تحقق من التركيب بعد كل بضع تمريرات حتى لا تزيل الكثير من المواد من جانب واحد. بالنسبة للفتحة الداخلية الضيقة، لف ورق الصنفرة حول وتد واعمل على الداخل بالتساوي بدلاً من إجبار أنبوب المحرك على المرور.
بالنسبة للحلقة الفضفاضة، لا تعتمد على الإيبوكسي السميك لسد فجوة كبيرة. الحلقة التي يمكن أن تتمايل في الأنبوب لن تثبت حامل المحرك بشكل صحيح. إذا كانت الفجوة أكثر من تركيب خلوص خفيف، فانتقل إلى مقاس الحلقة الصحيح أو أضف شيمًا رفيعًا من مادة متوافقة مع الهيكل حول الحلقة قبل اللصق. حافظ على استمرارية الشيم حتى لا يخلق نقطة ارتفاع.
خطوات المحاذاة الأكثر أهمية من اختيار الغراء
قم بتجميع جاف لأنبوب المحرك، وجميع حلقات التوسيط، والحلقة الخلفية قبل أي إيبوكسي. حدد مواضع الحلقات على أنبوب المحرك بقلم رصاص حتى تتمكن من إعادتها إلى نفس المكان. أدخل المجموعة في الهيكل وانظر على طول الأنبوب لتأكيد أن أنبوب المحرك متمركز ولا يلمس جانبًا واحدًا.
ثبّت الحلقات بشرائح إيبوكسي صغيرة أولاً، واتركها تعالج، ثم أضف الشرائح الداخلية الكاملة. هذا النهج على مرحلتين يسمح لك بتصحيح حلقة تحركت قبل أن يتم تثبيتها نهائيًا. إذا كانت مجموعتك تستخدم زعانف من خلال الجدار، فأدخل الزعانف أثناء التركيب الجاف للتأكد من أن الحلقات لا تسد ألسنة الزعانف.
تشخيص تركيب حلقة التوسيط
- الحلقة تسقط دون مقاومة وتتمايل من جانب إلى آخر: الحلقة أصغر من حجم الهيكل أو لديك حلقة وصلة في أنبوب الهيكل. قم بقياس الحلقة مقابل الأنبوب المخصص لها وقارنها بوصف الجزء. إذا كانت الفجوة أكثر من تركيب خلوص خفيف، توقف واحصل على مقاس الحلقة الصحيح قبل اللصق.
- الحلقة لن تدخل الهيكل دون قوة: يمكن أن تكون الحلقات المقطوعة بالليزر أكبر قليلاً، أو أن الهيكل به خط أو نتوء. قم بصنفرة الحلقة بالتساوي في تمريرات صغيرة وتحقق من التركيب كثيرًا. إذا أزالت الصنفرة أكثر من طبقة سطحية رقيقة، توقف وتحقق مما إذا كانت الحلقة بالحجم الخاطئ.
- أنبوب المحرك يجلس خارج المركز بعد معالجة الشريحة الأولى: تحركت الحلقة لأنها كانت فضفاضة جدًا أو لم يتم دعم المجموعة أثناء المعالجة. اقطع شريحة التثبيت إذا أمكن، وأعد توسيط الأنبوب، وأعد التثبيت. إذا تعذر إعادة توسيط الأنبوب دون قطع الهيكل، فتوقف وعامل البناء كأنه نموذج عرض أو استبدل قسم الحامل.
- ألسنة الزعانف لن تمر عبر حلقة التوسيط: الحلقة موضوعة في مكان مرتفع جدًا أو منخفض جدًا على أنبوب المحرك، أو محاذاة فتحات الزعانف غير صحيحة. حدد موضع الحلقة الصحيح من عمق لسان الزعنفة قبل اللصق. إذا تعذر على الألسنة والحلقات الجلوس معًا، فتوقف وأكد موضع الحلقة المقصود في المجموعة قبل المتابعة.
الأجزاء التي تؤثر على تركيب حلقة التوسيط

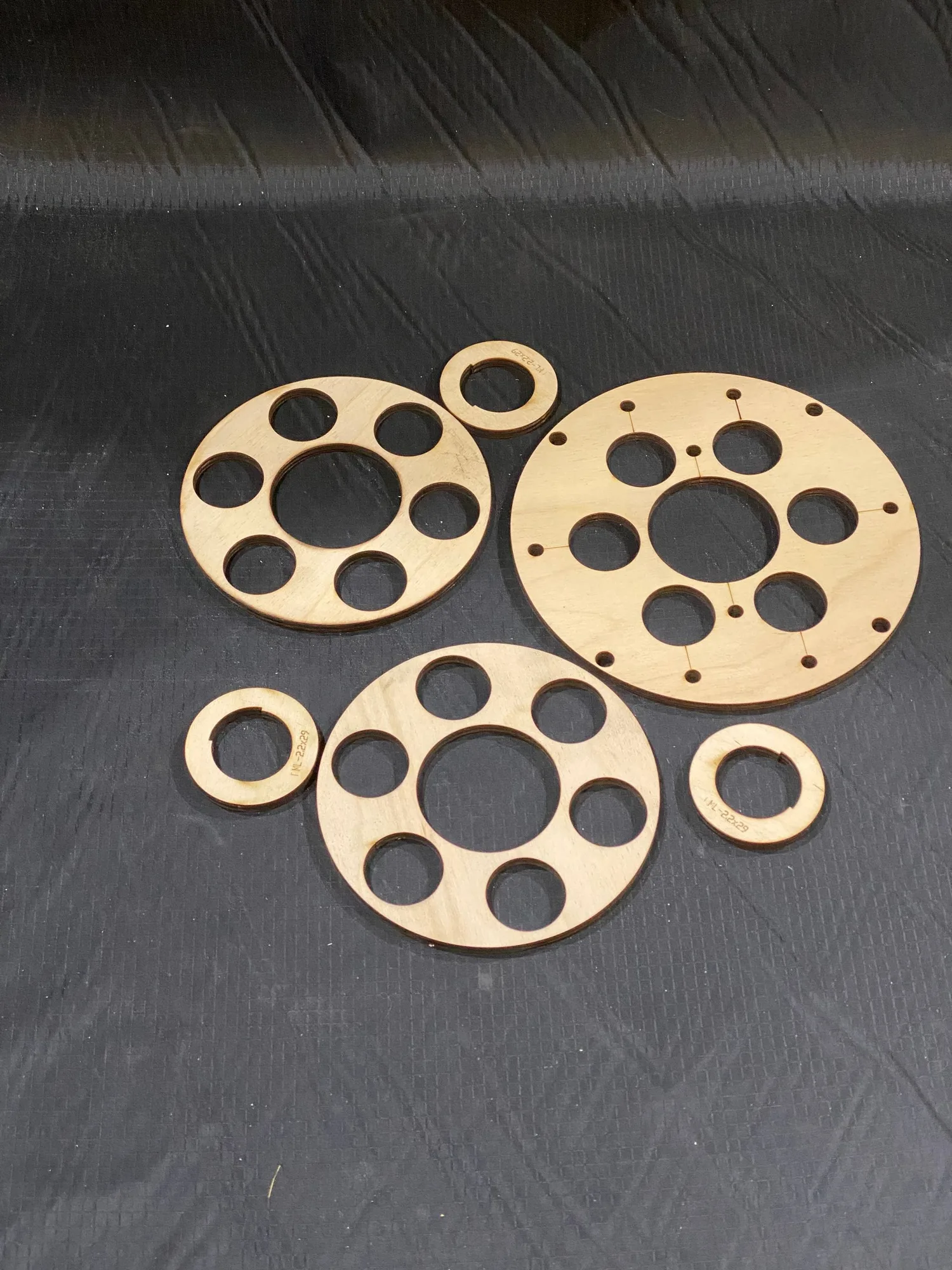

- حلقة التوسيط: حلقات التوسيط تناسب داخل أنابيب الهيكل، بينما حلقات توسيط الوصلات تناسب داخل أنابيب الوصلات؛ وتتبع ألواح القاعدة وألواح قاعدة الوصلات نفس التمييز بين الهيكل والوصلة، وتناسب ألواح المكبس داخل أنابيب الوصلات مع فتحة لشريط المكبس. طلب النوع الخاطئ من الحلقة يخلق فجوة أو تركيب تداخل لا يمكن لأي شريحة إيبوكسي تصحيحه، لذا طابق الحلقة مع الأنبوب الذي ستجلس فيه فعليًا.

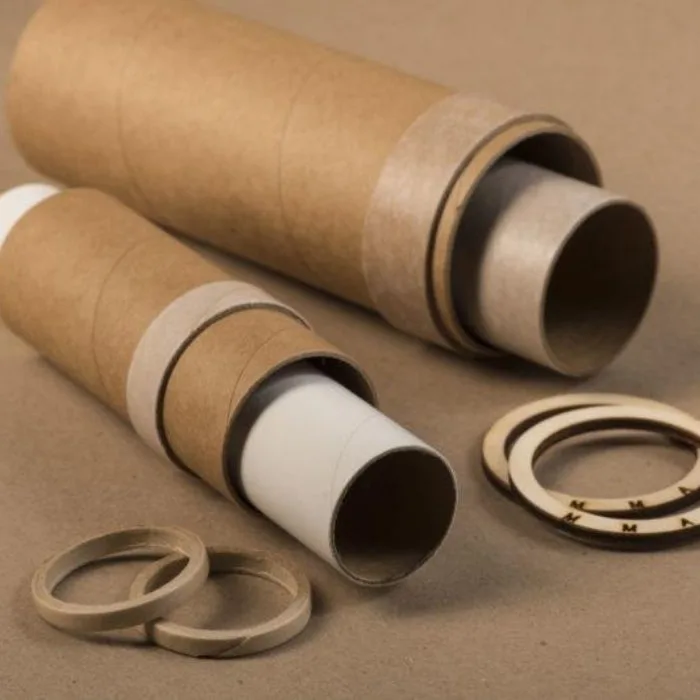

- محولات حوامل المحركات الكرتونية LOC: محولات حوامل المحركات الكرتونية LOC MMA-1 حتى MMA-4 تكيّف المجموعات ذات أنابيب المحركات الكرتونية باستخدام تركيب الاحتكاك، بينما MMA-5 وMMA-6 مخصصة للمجموعات ذات حامل محرك 75 مم ويتم تثبيتها في الصواميل T الموجودة في الحلقة الخلفية. إذا كنت تخطط لطيران محركات أصغر في حامل أكبر، فإن المحول يغير ما تراه مجموعة حلقات التوسيط في الطرف الخلفي، لذا تأكد من أجهزة الحلقة الخلفية قبل اللصق.

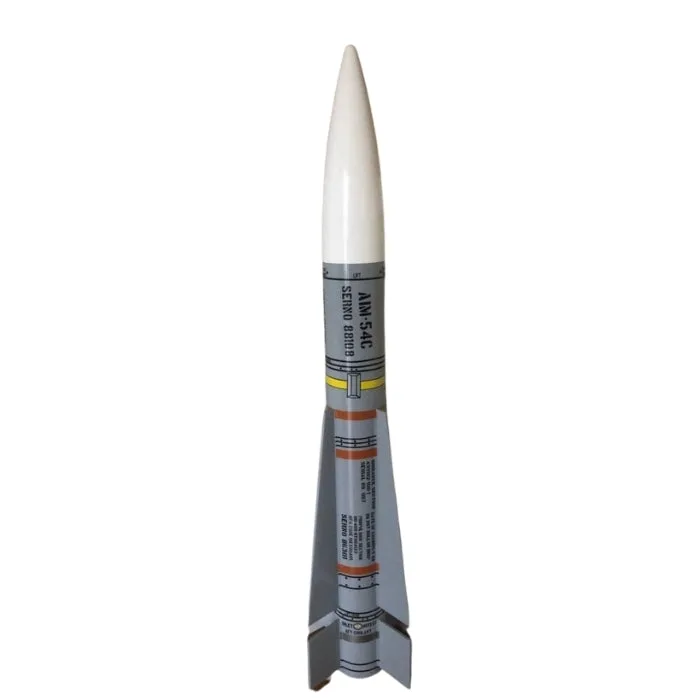

- فينيكس 4": فينيكس 4 يبلغ ارتفاعه 42.5 بوصة، ويتضمن مكونات مخصصة مقطوعة بالليزر، وهيكلًا مُجهزًا بفتحات من المصنع، وبناء زعانف من خلال الجدار، وحامل محرك 38 مم يقبل محولات 29 مم تُباع بشكل منفصل. الهيكل المُجهز بفتحات والزعانف من خلال الجدار يعني أن حلقات التوسيط يجب أن تتماشى مع فتحات الزعانف الموجودة، لذا قم بتركيب جاف للحلقات والزعانف معًا قبل أي إيبوكسي.
