Réponse rapide
Assemblez le kit de rechargement AeroTech K270W-PS en confirmant d'abord que vous disposez de la quincaillerie moteur RMS-54/2560, puis installez le disque d'étanchéité avant et le culot avant allongé dans le bon ordre pour garantir des vols sûrs et fiables.
Pourquoi la compatibilité de la quincaillerie est importante
Le kit de rechargement K270W-PS est conçu spécifiquement pour la quincaillerie moteur AeroTech RMS-54/2560. Utiliser un ensemble de quincaillerie incorrect, comme un système de 38 mm ou 75 mm, empêchera un bon étanchéité et pourrait provoquer une défaillance catastrophique. Vérifiez toujours que votre quincaillerie correspond à la désignation du kit de rechargement avant de commencer l'assemblage.
Le kit de rechargement comprend les grains de propergol, les joints toriques et les éléments de retard, mais vous devez fournir séparément le boîtier en aluminium, le culot avant, le culot arrière et le disque d'étanchéité. Le disque d'étanchéité avant (54FSD) et le culot avant allongé de 54 mm (54FCE) sont requis pour cette charge spécifique.
Assemblage étape par étape du kit de rechargement AeroTech K270W-PS
- 1. Inspectez et préparez la quincaillerie : Disposez le boîtier en aluminium RMS-54/2560, le culot avant (54FCE), le culot arrière et le disque d'étanchéité avant (54FSD). Vérifiez que tous les filetages sont propres et exempts de débris. Lubrifiez légèrement les joints toriques avec la graisse AeroTech fournie. Erreur courante : Sauter la lubrification des joints toriques peut provoquer des fuites de gaz et une panne moteur.
- 2. Installez le disque d'étanchéité avant : Glissez le 54FSD dans le boîtier depuis l'extrémité avant (buse) jusqu'à ce qu'il s'engage contre l'épaulement interne. Assurez-vous que le disque est orienté avec le côté plat vers les grains de propergol. Point de contrôle : Le disque d'étanchéité doit être bien à plat ; s'il penche, l'empilement de propergol ne s'alignera pas correctement.
- 3. Insérez les grains de propergol : Empilez les grains de propergol un par un dans le boîtier, en suivant l'ordre indiqué dans les instructions du kit de rechargement. Utilisez un mouvement de torsion doux pour asseoir chaque grain contre le précédent. Erreur courante : Forcer les grains peut les fissurer ; si vous ressentez une résistance, arrêtez-vous et vérifiez la position du disque d'étanchéité.
- 4. Installez le retard et la charge d'éjection : Placez l'élément de retard puis la charge d'éjection dans l'extrémité avant du boîtier, conformément aux instructions de perçage du retard du kit. Assurez-vous que le grain de retard a la bonne longueur pour le temps de retard souhaité. Point de contrôle : Le retard ne doit être percé que si vous avez besoin d'un retard plus court ; un perçage trop profond peut provoquer un déploiement prématuré.
- 5. Fixez le culot avant allongé : Vissez le 54FCE sur le boîtier à la main, puis utilisez une clé à sangle pour le serrer d'un 1/8 tour supplémentaire. Ne serrez pas trop : les filetages en aluminium peuvent se déformer. Erreur courante : Un serrage excessif peut déformer le culot ou abîmer les filetages, ruinant la quincaillerie.
- 6. Vérification finale et stockage : Vérifiez que tous les composants sont bien en place et que le culot est sécurisé. Stockez le moteur assemblé dans un endroit frais et sec, à l'écart des sources d'inflammation, jusqu'au jour du lancement. Point de contrôle : Effectuez toujours un test de continuité avec votre contrôleur de lancement avant d'installer le moteur dans la fusée.

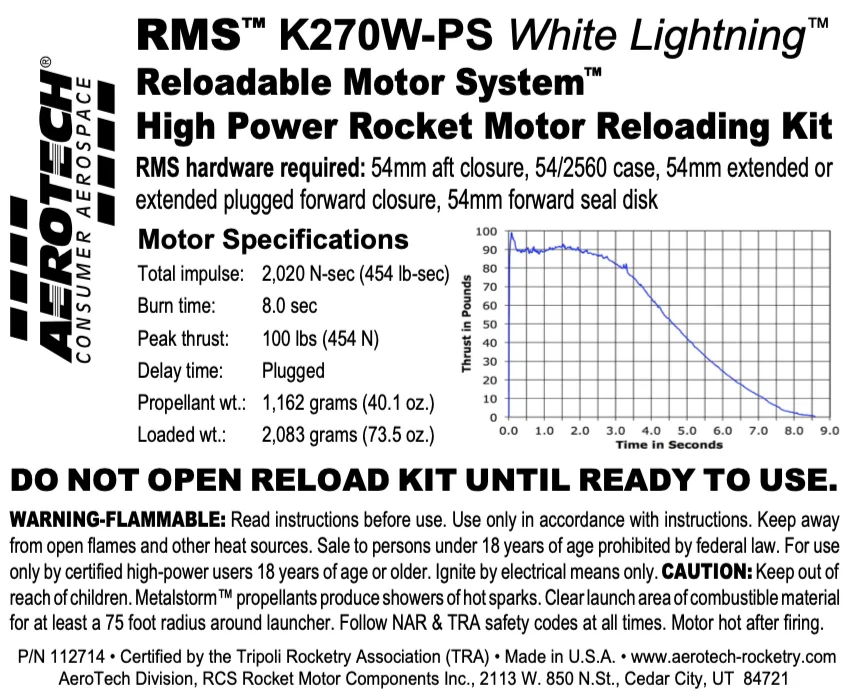

Fiche produit
-
Kit de rechargement AeroTech K270W-PS RMS-54/2560 (Paquet de 1) - 112714: Le kit de rechargement AeroTech K270W-PS RMS-54/2560 est un moteur réutilisable à boîtier en aluminium sous forme de kit assemblé par l'utilisateur. Cela signifie que vous devez posséder ou acheter l'ensemble de quincaillerie moteur RMS-54/2560 séparément pour compléter le moteur ; ce rechargement seul n'est pas un moteur autonome.
Kit de rechargement AeroTech K270W-PS RMS-54/2560 (Paquet de 1) - 112714
-
Kit de rechargement AeroTech K270W-PS RMS-54/2560 (Paquet de 1) - 112714: Ce moteur nécessite l'installation d'un disque d'étanchéité avant (54FSD) et d'un culot avant allongé de 54 mm (54FCE). Ces pièces ne sont pas incluses dans le kit de rechargement et doivent être achetées séparément ; les omettre empêchera un bon étanchéité et une ignition sûre.
